| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | IKP-R-80 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 5.25-5.33 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 100,000/週 |

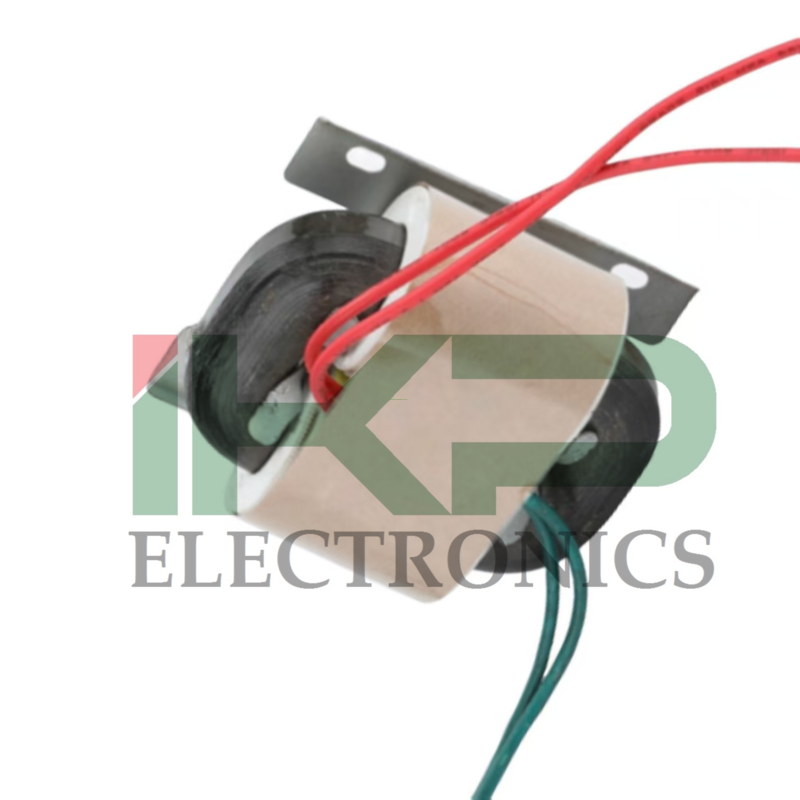

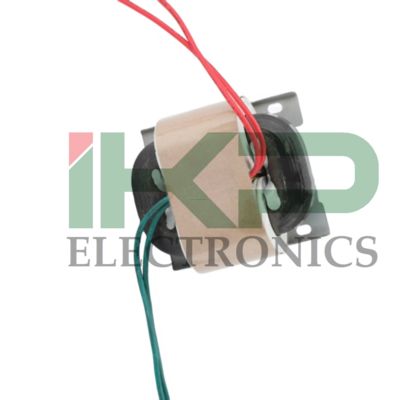

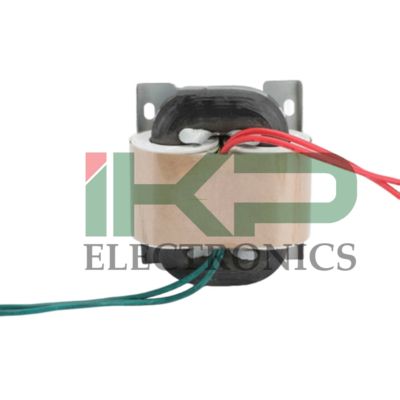

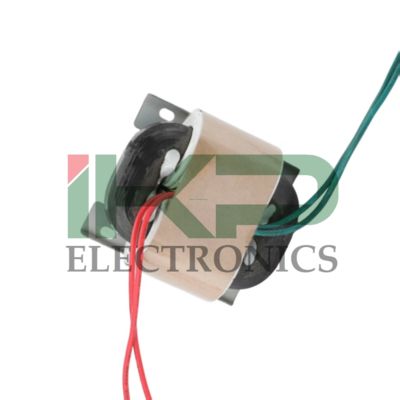

コンパクトサイズと軽量:R型トランスは、未切断の巻線コアを使用し、均一な円形断面を持っています。従来のE-I型またはC型コアトランスと比較して、体積で約30％小さく、重量で40％軽くなります。このコンパクトな設計により、スペースに制約のあるデバイスへの組み込みが容易になります。
高効率と低損失:高透磁率のシリコン鋼で作られたシームレスコアにより、鉄損が大幅に削減されます。さらに、巻線とコア間の距離が短いため、エネルギー伝達距離が短縮され、90％以上の効率を達成できます。また、銅線の平均ターン長が短く、抵抗損失と温度上昇をさらに低減します。
低漏れインダクタンスと強力なEMI抑制:コアのギャップレス構造とバランスの取れた巻線により、磁束漏れが非常に少なくなります。追加のシールドを必要とせずに、近隣の電子部品への電磁干渉（EMI）を効果的に最小限に抑えます。この機能は、信号純度が重要な医療機器や精密機器などの用途で特に重要です。
低ノイズと低温度上昇:未切断のコアは磁歪応力を吸収し、低損失材料と組み合わせることで、非常に静かな動作を保証します。同時に、最小限の抵抗損失はより少ない熱を発生させ、優れた温度制御と連続的な長期動作への適合性をもたらします。
安全性と難燃性:一次巻線と二次巻線は、PBTボビンを使用して個別に製造されており、複数の国際安全規格に準拠した優れた絶縁性を提供します。難燃性材料の使用は、デバイスの耐火性をさらに高めます。
小さな励磁電流:設計の優れたR型トランスは、励磁電流を大幅に削減し、無負荷時の消費電力を削減します。これにより、長期間の通電が必要でありながら、負荷が変動するシナリオに最適です。
| トランスの物理的寸法 | ||||||||||||
|
||||||||||||
| 型番 | A | W | X | E | F | G | B | C | T | t | 容量 AV | 重量 kg |
| R-8 | 67 | 58 | 33 | 53 | 44 | 4 | 43 | 38 | 15 | 0.5 | 5-10 | 0.3 |
| R-10 | 75 | 61 | 37 | 68.4 | 48 | 4 | 46 | 43 | 16 | 0.5 | 8-15 | 0.4 |
| R-20 | 82 | 70 | 39 | 55 | 45 | 4 | 52.5 | 43 | 18 | 1.0 | 20-28 | 0.5 |
| R-25 | 83 | 72 | 41 | 70 | 55 | 4 | 53 | 43 | 18 | 1.0 | 25-35 | 0.6 |
| R-30 | 97 | 77 | 43 | 70 | 60 | 5 | 56 | 54.5 | 19.5 | 1.0 | 30-45 | 0.7 |
| R-35 | 100 | 80 | 45 | 70 | 60 | 5 | 60 | 53.5 | 21.5 | 1.0 | 35-50 | 0.9 |
| R-40 | 99 | 80 | 48 | 70 | 60 | 5 | 58 | 53.5 | 20 | 1.0 | 40-55 | 0.9 |
| R-50 | 102 | 90 | 48 | 75 | 65 | 5 | 63.5 | 52.5 | 21.5 | 1.0 | 50-65 | 1.0 |
| R-80 | 125 | 90 | 52 | 90 | 70 | 5 | 66.5 | 73.5 | 23 | 1.0 | 70-100 | 1.4 |
| R-100 | 126 | 103 | 55 | 100 | 80 | 5 | 74.5 | 70.5 | 28.5 | 1.2 | 90-130 | 1.7 |
| R-160 | 140 | 115 | 63 | 100 | 85 | 5 | 80 | 80.5 | 30 | 1.6 | 150-200 | 2.6 |
| R-260 | 155 | 119 | 66 | 130 | 95 | 5 | 86 | 91 | 32 | 1.6 | 200-300 | 3.1 |
| R-320 | 163 | 128 | 70 | 135 | 95 | 5 | 95 | 95.5 | 36.5 | 1.6 | 280-380 | 3.8 |
| R-600 | 185 | 145 | 85 | 142 | 100 | 8 | 106 | 102.5 | 37 | 1.6 | 380-650 | 6.5 |
| R-800 | 190 | 157 | 88 | 145 | 115 | 6 | 123 | 102.5 | 38 | 2.0 | 650-850 | 6.5 |
| R-1000 | 227 | 172 | 99 | 180 | 140 | 8 | 135 | 127 | 43 | 2.6 | 850-1200 | 10.5 |
| R-1500 | 238 | 180 | 102 | 175 | 145 | 8 | 147 | 135 | 44 | 2.6 | 1300-1800 | 13.0 |
| R-2000 | 240 | 200 | 105 | 185 | 160 | 8 | 161 | 135 | 48 | 3.0 | 1800-2500 | 16.5 |
| R-3000 | 260 | 226 | 125 | 200 | 180 | 8 | 180 | 138 | 56 | 3.0 | 2500-3500 | 23.5 |
| R-5000 | 390 | 300 | 180 | 300 | 240 | 8 | 203 | 174 | 61 | 3.0 | 4000-5500 | 42 |
| 定格電力 | R5/4-6W | R10/10-15W | R20/20-25W | R30/30-40W | W40/40-50W | W50/50-68W | ||||||
| 入力電圧 | 220V/380V | |||||||||||
| 出力電圧 | 7.5V | 0.66A | 2A | 3.3A | 5.3A | 6.5A | 8A | |||||
| 9V | 0.55A | 1.6A | 2.7A | 4.4A | 5.5A | 6.6A | ||||||
| 12V | 0.4A | 1.2A | 2A | 3.3A | 4.1A | 5A | ||||||
| 15V | 0.33A | 1A | 1.6A | 2.6A | 3.3A | 4A | ||||||
| 24V | 0.21A | 0.6A | 1A | 1.6A | 2A | 2.5A | ||||||
| 9V-0-9V | 0.27A | 0.8A | 1.3A | 2A | 2.7A | 3.3A | ||||||
| 12V-0-12V | 0.21A | 0.6A | 1A | 1.6A | 2A | 2.5A | ||||||
| 24V-0-24V | 0.1A | 0.3A | 0.5A | 0.8A | 1A | 1.25A | ||||||
| 直径 * 高さ mm |
58*47*26 | 75*61*37 | 82*70*39 | 97*77*43 | 99*80*48 | 102*92*48 | ||||||
| 穴中心間隔 mm | 45*33 | 68*48 | 55*45 | 70*60 | 70*60 | 75*65 | ||||||
| 重量 kg | 0.25 | 0.4 | 0.5 | 0.7 | 0.9 | 1 | ||||||
| 注：すべての寸法は手動で測定されており、実際の製品とは異なる場合があります。 | ||||||||||||
。
