Rコアトランス (90-130VA定格電力) の物理的寸法

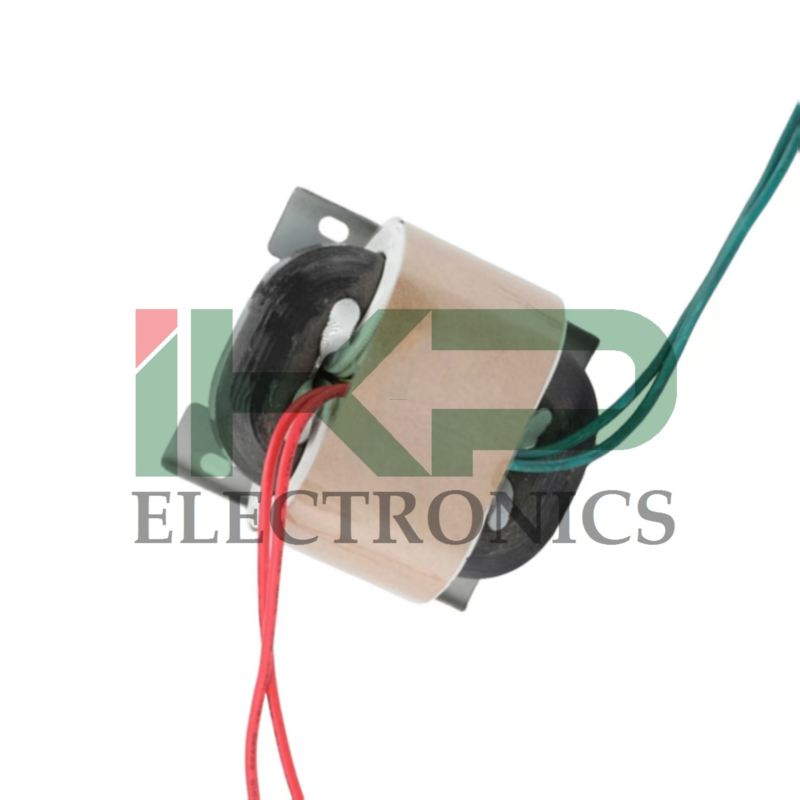

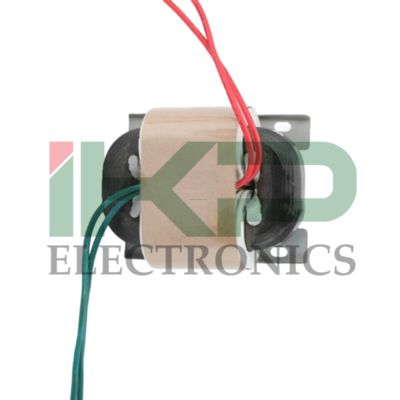

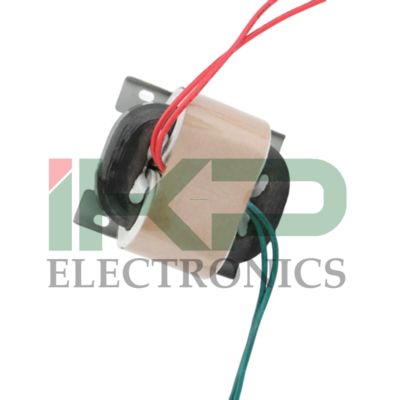

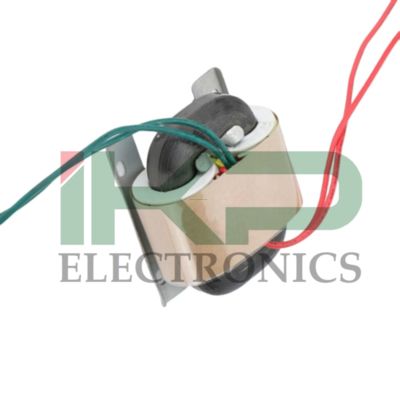

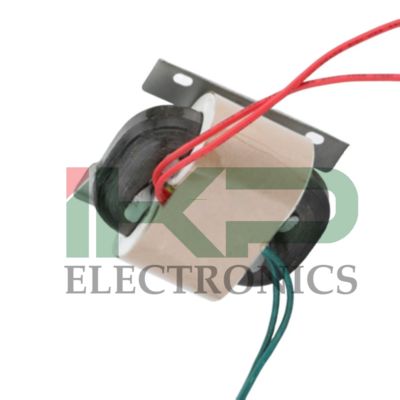

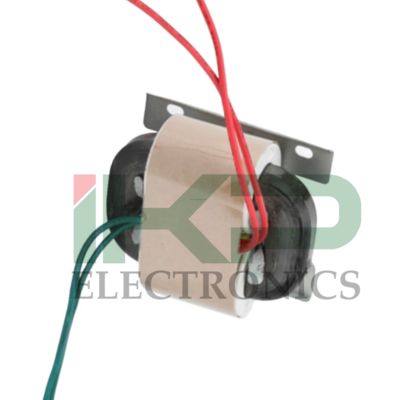

R Core Physical Dimensions of Transformer With 90-130VA Rated Power

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-R-100

お支払配送条件:

最小注文数量:	1000
価格:	5.25-5.33
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	LC、T/T
供給の能力:	100,000/週

接触

詳細製品概要

主な利点

コンパクトサイズと軽量:R型トランスは、未切断の巻線コアを使用し、均一な円形断面を持っています。従来のE-IコアやCコアトランスと比較して、体積は約30％小さく、重量は40％軽くなります。このコンパクトな設計により、スペースに制約のあるデバイスへの組み込みが容易になります。
高効率と低損失:高透磁率のシリコン鋼で作られたシームレスコアにより、鉄損が大幅に削減されます。さらに、巻線とコア間の距離が短いため、エネルギー伝達距離が短縮され、90％以上の効率を達成できます。また、銅線の平均ターン長が短く、抵抗損失と温度上昇をさらに低減します。
低漏れインダクタンスと強力なEMI抑制:コアのギャップレス構造とバランスの取れた巻線により、磁束漏れが非常に少なくなります。追加のシールドを必要とせずに、近隣の電子部品への電磁干渉（EMI）を効果的に最小限に抑えます。この機能は、信号純度が重要な医療機器や精密機器などの用途で特に重要です。
低ノイズと低温度上昇:未切断のコアは磁歪応力を吸収し、低損失材料と組み合わせることで、非常に静かな動作を保証します。同時に、最小限の抵抗損失は発熱を少なくし、優れた温度制御と、連続的な長期動作への適合性をもたらします。
安全性と難燃性:一次巻線と二次巻線は、PBTボビンを使用して個別に製造されており、複数の国際安全規格に準拠した優れた絶縁性を提供します。難燃性材料の使用は、デバイスの耐火性をさらに高めます。
小さな励磁電流:設計の優れたR型トランスは、励磁電流を大幅に削減し、無負荷時の消費電力を削減します。これにより、長期間の通電が必要でありながら、負荷が変動するシナリオに最適です。

代表的な用途

家電製品:エアコン、冷蔵庫、洗濯機などの家電製品の電源モジュールに使用され、安定した電圧変換と低ノイズ動作を提供します。
照明システム:低電圧照明（例：景観照明、陳列ケース）の降圧トランスとして機能し、安全で効率的な電源供給を保証します。
小型機械設備:工作機械や自動化システムの制御回路に絶縁電源を提供し、動作の安全性と安定性を保証します。

Rコアトランス (90-130VA定格電力) の物理的寸法

トランスの物理的寸法
トランスの物理的寸法










型番	A	W	X	E	F	G	B	C	T	t	容量 AV	重量 kg
R-8	67	58	33	53	44	4	43	38	15	0.5	5-10	0.3
R-10	75	61	37	68.4	48	4	46	43	16	0.5	8-15	0.4
R-20	82	70	39	55	45	4	52.5	43	18	1.0	20-28	0.5
R-25	83	72	41	70	55	4	53	43	18	1.0	25-35	0.6
R-30	97	77	43	70	60	5	56	54.5	19.5	1.0	30-45	0.7
R-35	100	80	45	70	60	5	60	53.5	21.5	1.0	35-50	0.9
R-40	99	80	48	70	60	5	58	53.5	20	1.0	40-55	0.9
R-50	102	90	48	75	65	5	63.5	52.5	21.5	1.0	50-65	1.0
R-80	125	90	52	90	70	5	66.5	73.5	23	1.0	70-100	1.4
R-100	126	103	55	100	80	5	74.5	70.5	28.5	1.2	90-130	1.7
R-160	140	115	63	100	85	5	80	80.5	30	1.6	150-200	2.6
R-260	155	119	66	130	95	5	86	91	32	1.6	200-300	3.1
R-320	163	128	70	135	95	5	95	95.5	36.5	1.6	280-380	3.8
R-600	185	145	85	142	100	8	106	102.5	37	1.6	380-650	6.5
R-800	190	157	88	145	115	6	123	102.5	38	2.0	650-850	6.5
R-1000	227	172	99	180	140	8	135	127	43	2.6	850-1200	10.5
R-1500	238	180	102	175	145	8	147	135	44	2.6	1300-1800	13.0
R-2000	240	200	105	185	160	8	161	135	48	3.0	1800-2500	16.5
R-3000	260	226	125	200	180	8	180	138	56	3.0	2500-3500	23.5
R-5000	390	300	180	300	240	8	203	174	61	3.0	4000-5500	42
定格電力		R5/4-6W		R10/10-15W		R20/20-25W		R30/30-40W		W40/40-50W		W50/50-68W
入力電圧		220V/380V
出力電圧	7.5V	0.66A		2A		3.3A		5.3A		6.5A		8A
	9V	0.55A		1.6A		2.7A		4.4A		5.5A		6.6A
	12V	0.4A		1.2A		2A		3.3A		4.1A		5A
	15V	0.33A		1A		1.6A		2.6A		3.3A		4A
	24V	0.21A		0.6A		1A		1.6A		2A		2.5A
	9V-0-9V	0.27A		0.8A		1.3A		2A		2.7A		3.3A
	12V-0-12V	0.21A		0.6A		1A		1.6A		2A		2.5A
	24V-0-24V	0.1A		0.3A		0.5A		0.8A		1A		1.25A
直径 * 高さ mm		584726		756137		827039		977743		998048		1029248
穴中心間隔 mm		45*33		68*48		55*45		70*60		70*60		75*65
重量 kg		0.25		0.4		0.5		0.7		0.9		1
注：すべての寸法は手動で測定されており、実際の製品とは異なる場合があります。
