Name: Ef12 高周波フライバックトランス、すべての材料がULに準拠
Brand: IKP Electronics Co., Ltd.
SKU: IKP-EF12
Price: 0.10 USD
Availability: InStock

ホーム製品高周波トランスフォーマー

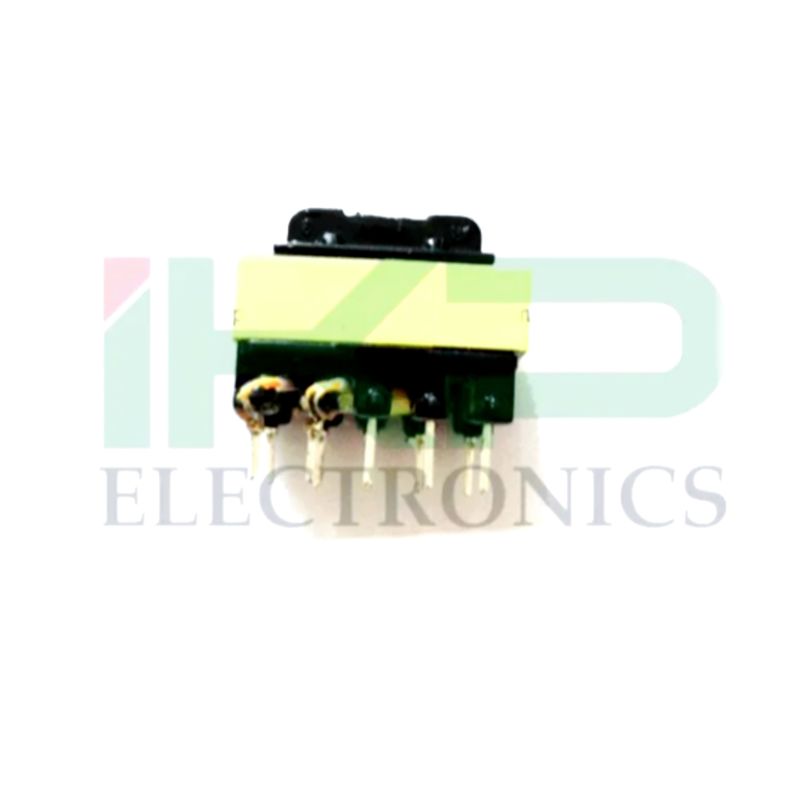

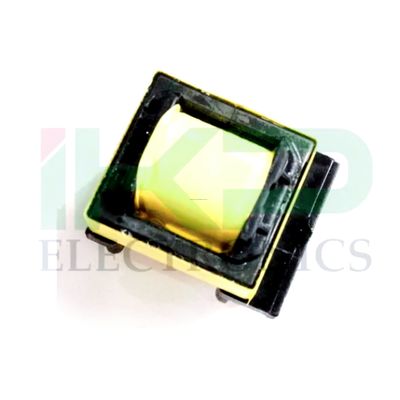

Ef12 高周波フライバックトランス、すべての材料がULに準拠

Ef12 High Frequency Flyback Transformer with All Meterials Comply to UL

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-EF12

お支払配送条件:

最小注文数量:	1000
価格:	0.10-0.47
パッケージの詳細:	段ボール
受渡し時間:	10〜15日
支払条件:	L/C、T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

型番

IKP-EF12

コア

フェライトコア

冷却方法

乾式変圧器

巻線タイプ

多巻線変圧器

認証

ISO9001、CCC、SGS

用途

複合変圧器

周波数特性

高周波

コアの形状

ブランド

OEM

輸送パッケージ

カートン/パレット

仕様

Rohs、ISO9001

商標

IKP

原産地

合肥、安徽

HSコード

85043190

生産能力

50,000個/週

製品説明

特徴
1. 動作周波数：50～200KHz
2. 低コストで、すべてのモデルは主に電磁シールド電力分野の要求が少ない分野で使用されています。
3. 作業、安全規制、その他の要件により、電力周波数の温度レベルが変化します。

仕様（単位：mm）

タイプ	形状構造	寸法						電力範囲
タイプ	形状構造	A	B	C	D	E	F	電力範囲
EE10	水平	12.0Max	10.8±0.5	12.4±0.5	2.5±0.2	2.5±0.3	10.5±0.5	4W Max
EE13		15.0Max	13.5±0.5	13.85±0.5	2.5±0.2	2.5±0.3	10.2±0.5	6W Max
EE16		17.5Max	15.0±0.5	13.6±0.5	3.5±0.2	3.0±0.3	11.0±0.5	10W Max
EE19		22.0Max	112.4±0.5	17.4±0.5	4.0±0.2	3.0±0.3	12.5±0.5	15W Max
EE22		24.0Max	13.0±0.5	15.7±0.5	4.0±0.2	4.8±0.3	13.0±0.5	20W Max
EE25		26.5Max	17.3±0.5	19.4±0.5	4.0±0.2	5.0±0.3	14.0±0.5	25W Max
EE30		32.0Max	22.0±0.5	32.0Max	4.0±0.2	5.0±0.3	25.0±0.5	145W Max
EE40		34.0Max	28.6±0.5	35.0Max	4.0±0.2	5.0±0.3	25.8±0.5	350W Max
EE42		42.0Max	39.1±0.5	45.0Max	4.0±0.2	5.0±0.3	37.8±0.5	450W Max
EE55		58.0Max	56.0±0.5	58.0Max	4.0±0.2	5.0±0.3	40.0±0.5	500W Max

タイプ	形状構造	寸法						電力範囲
タイプ	形状構造	A	B	C	D	E	F	電力範囲
EE8.3	垂直	10.0Max	9.5Max	8.0±0.5	2.5±0.2	3.3±0.3	5.8±0.5	3W Max
EE10		12.0Max	13.0Max	10.4±0.5	2.5±0.2	2.5±0.3	5.8±0.5	4W Max
EE13		15.0Max	14.0Max	12.2±0.5	2.5±0.2	2.5±0.3	5.8±0.5	6W Max
EE16		17.5Max	15.0Max	14.4±0.5	3.5±0.2	3.8±0.3	5.8±0.5	10W Max
EE19		22.0Max	19.0Max	15.9±0.5	4.0±0.2	4.0±0.3	5.8±0.5	15W Max
EE22		24.0Max	20.0Max	16.5±0.5	4.0±0.2	4.0±0.3	5.8±0.5	20W Max
EE25		26.5Max	22.0Max	17.2±0.5	4.0±0.2	5.0±0.3	5.8±0.5	25W Max
EE28		30.0Max	22.0Max	21.8±0.5	4.0±0.2	5.0±0.3	5.8±0.5	50W Max
EE30		32.0Max	30.0Max	28.0±0.5	4.0±0.2	5.0±0.3	5.8±0.5	145W Max
EE35		37.0Max	30.0Max	25.6±0.5	4.0±0.2	5.0±0.3	5.8±0.5	350W Max
EE40		42.0Max	33.0Max	27.9±0.5	4.0±0.2	5.0±0.3	5.8±0.5	450W Max
EE42		46.5Max	43.0Max	37.4±0.5	4.0±0.2	5.0±0.3	5.8±0.5	500W Max
EE55		57.0Max	58.0Max	42.0±0.5	4.0±0.2	5.0±0.3	5.8±0.5	650W Max

注：上記は一般的なスケルトンスタイルです。お客様のご要望に応じてODMまたはOEMに対応いたします。設計図面またはサンプルをお待ちしております。

電気的性能：
1. 動作周波数：20kHz～500KHz
2. 出力電力：30～80W
3. 動作温度：-40℃～+125℃
4. 保管温度：-25℃～+85℃

用途：
家電製品、スイッチング電源、通信機器、医療機器、生産設備、CCTV、コンピューター、照明機器。

ご注意：
1. サンプルについて。具体的な仕様またはサンプル材料をご提供ください。お客様の製品を評価し、サンプルを設計および製造します。2. 価格について。変圧器はカスタム製品であり、材料や設計が異なるため、同じモデルであっても価格は異なります。価格は、パラメータの複雑さと注文量によっても異なります。3. 配送について。サンプルは3～5日、量産は7～15日です。
5. 梱包、物流は、売買契約の具体的な要件に従います。6. 詳細については、今すぐお問い合わせください：
ビジネスホットライン：+86-551-63748663 63745886
