Name: IKP-PTT-120-70-40 モデル 500A 溶接機電流アモルファス合金コアトロイダルパワートランス、インバータ溶接機用
Brand: IKP Electronics Co., Ltd.
SKU: IKP-PTT-120-70-40
Price: 22.00 USD
Availability: InStock

ホーム製品高周波トランスフォーマー

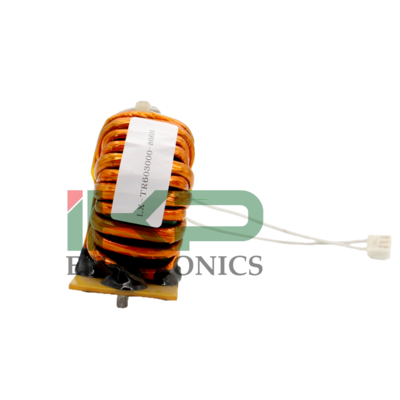

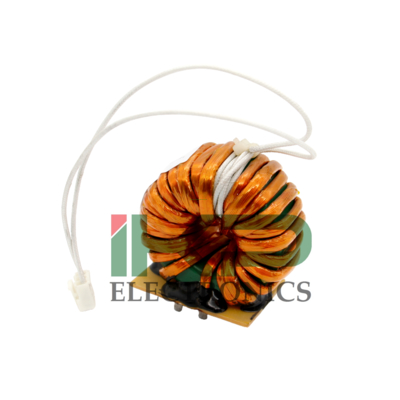

IKP-PTT-120-70-40 モデル 500A 溶接機電流アモルファス合金コアトロイダルパワートランス、インバータ溶接機用

IKP-PTT-120-70-40 Model 500A Welder Current Amorphous Alloy Core Toroidal Power Transformer for Inverter Welding Machine

商品の詳細:

Place of Origin:	CHINA
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
Model Number:	IKP-PTT-120-70-40

お支払配送条件:

Minimum Order Quantity:	1000
価格:	20.00-25.00
Packaging Details:	Carton
Delivery Time:	10-15 days
Payment Terms:	L/C, T/T
Supply Ability:	100,000/week

接触

詳細製品概要

基本情報

型番

IKP-PT100*60*20シリーズ

コア

アモルファス合金トランス

冷却方法

乾式変圧器

巻線タイプ

二巻線変圧器

認証

ISO9001-2000、ISO9001、CCC、RoHS

用途

単相トランス

周波数特性

高周波

コアの形状

リング

ブランド

OEM

輸送パッケージ

カートン

仕様

T100*60*20

商標

IKP

原産地

中国

HSコード

85045000

生産能力

500000/年

製品説明

IKP-PTT-120-70-40 モデル 500A 溶接機電流アモルファス合金コアトロイダルパワートランス、インバータ溶接機用

通常、高出力アーク溶接インバータのシングルエンドパルス変圧器は、低高周波損失、高Bs、低Brの変圧器コアを必要とします。したがって、出力フィルタと蓄積エネルギーインダクタンスは、高Bs、低損失、および一定の透磁率の特性を必要とします。この場合、低Brと一定の透磁率を持つ変圧器コアを製造するために、ナノ結晶合金に水平磁気処理を施しました。

IKP ELECTRONICSは、高性能非晶質およびナノ結晶合金コンポーネントの大手メーカーです。特に、高性能ナノ結晶超薄ストリップ、太陽光発電インバータ用非晶質リアクトル、およびEMCコモンモードフィルタインダクタンスは、優れた技術レベルと優れた品質を備えており、お客様が主要な競争分野で優位性を獲得できるようにしています。

IKPの「品質第一、信用第一、実用性重視」という経営方針は、製品開発と生産に重点を置いています。お客様の要求は、私たちが進歩するための原動力であり、お客様の満足は私たちの目標です。皆様のご注目とご支援を賜りますようお願い申し上げます。相互利益のために共に協力しましょう。

利点:
1. 新素材：ナノ結晶合金磁気コアは、高抵抗率、高透磁率、高飽和磁気誘導強度、および高温安定性を備えています。
2. 新設計：新しい巻線の構造はよりコンパクトで、エネルギー損失は非常に小さいです。漏れインダクタンスはわずか2〜20uHで、同様の変圧器の10分の1です。したがって、システム設計はシンプルで便利になります。
3. より小型で大容量：新しい変圧器のナノ結晶材料1グラムあたり、20KHzの周波数で15W〜25Wの電力変換を実行できます（通常はわずか8〜9W）。
4. 安全性、高効率、省エネ：非常に低い損失により、変圧器の効率は99％を超え、負荷継続率は100％に達します。一次側と二次側の間には良好な絶縁があり、耐電圧は10,000ボルトを超えています。従来の変圧器と比較して、新しい変圧器には比類のない利点と代替品があります。

アプリケーション:
アモルファスおよびナノ結晶材料は、フェライト材料の代替品として使用できます。主な適用分野：航空宇宙および海事における高周波高出力インバータDC充電電源、民生用および産業用高周波インバータ高出力DC電源、充電器、インバータ溶接機、電気めっき電源、電気自動車充電装置、高周波誘導加熱電源、高周波インバータアークスプレー電源、加熱パイプライン溶接電源、電気スパーク堆積表面処理電源、高出力充電器電源、スイッチング電源、インバータ電源、無停電電源など。

サンプルと注文の説明:
入力と出力が必要です。
圧力要件;
銅またはアルミニウム;
製品サイズ（直径、高さ、リード線長など）;
サンプルは有料で、注文に従います;
製品図面または実物のサンプルがあると最適です;
50％のデポジットを前払いし、残りの50％を配達時に支払います。
インバータ変圧器のメイン変圧器は、特定の要件に応じてカスタマイズする必要があり、標準的な在庫はありません。異なる設計スキーム、材料選択、および製造プロセスは、異なる最終価格を決定します。

製品仕様:

モデル	コアサイズ(mm)					ベースサイズ			有効クロス	磁気	推奨
									有効クロス	パス		電力
						(mm)			- 断面領域	パス		電力	溶接機電流
						(mm)			- 断面領域	長さ		P(f=20kHz)	溶接機電流
									S(cm2)
	OD	ID	H		OD		ID	H
	OD	ID	H		OD		ID	H		L(cm)		(kw)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2-4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4-5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT -120-60-30	120	60	30	125			57	35	6.30	29.8		8-15	400/500A

IKP-PTT -120-70-30	120	70	30	125			67	35	5.25	29.8		6-10	315-400A

IKP-PTT -120-70-40	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT -130-80-40	130	80	40	136			76	45	7.00	33.0		15-20	400/500A

IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A
IKP-PTT -130-80-50	130	80	50	136			76	55	8.75	33.0		23-25	500/630A

IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
IKP-PTT -130-90-50	130	90	50	136			85	56	7.00	34.5		15-20	630A
