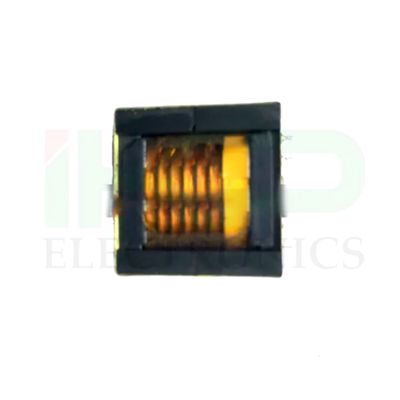

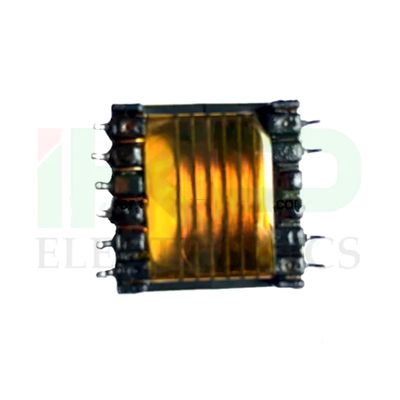

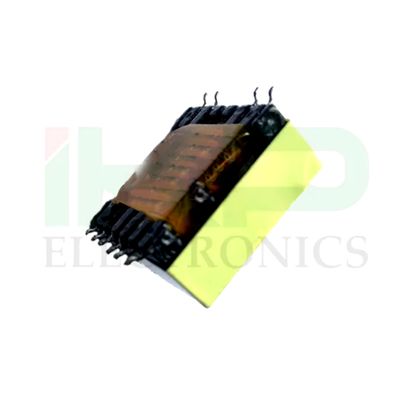

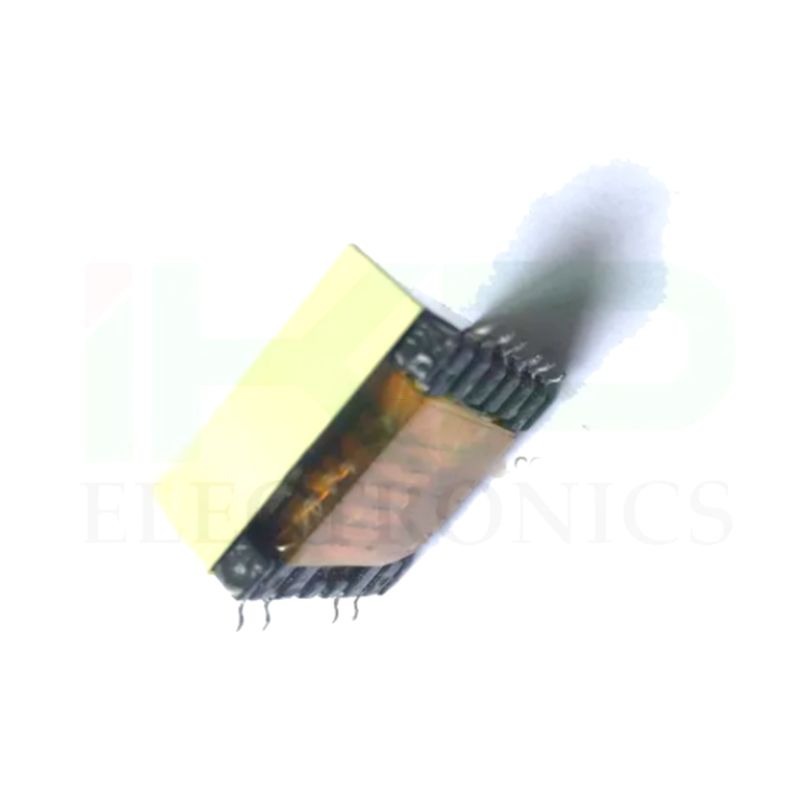

Name: 表面実装型フライバック高周波トランス
Brand: IKP Electronics Co., Ltd.
SKU: IKP-EFD
Price: 0.49 USD
Availability: InStock

ホーム製品高周波トランスフォーマー

表面実装型フライバック高周波トランス

Surface Mounted Type Fly-Back High Frequency Transformer

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-EFD

お支払配送条件:

最小注文数量:	1000
価格:	0.49-0.70
パッケージの詳細:	段ボール
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデル番号

IKP-EFD

コア

コア型トランス

冷却方法

油入型トランス

巻線タイプ

多巻線トランス

認証

ISO9001、Ce

使用法

電力トランス

周波数特性

高周波

コアの形状

Efd

ブランド

OEM

バージョン

水平

輸送パッケージ

カートン

仕様

RoHS/SGS/UL/ISO9001

商標

IKP

原産地

合肥

HSコード

85043190

生産能力

5000000個/年

製品説明

特徴：
1. 動作周波数：50〜200KHz
2. 低コストで、すべてのモデルは主に電磁シールド電力分野の要求が少ない分野で使用されます。
3. 作業、安全規制、その他の要件により、電力周波数の温度レベルが変化します。

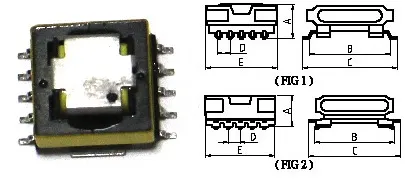

仕様（単位：mm）：
表面実装型フライバック高周波トランス

P/N。	ピン	寸法（mm）
P/N。	ピン	A	B	C+/-0.5	D	E	図
IKP-EFD-12	8	6	17	20	3	13.5	2
IKP-EFD-15	10	7.3	18.2	21.35	2.5	15	1
IKP-EFD-15	10	7.5	19.3	22.6	3	16.7	2
IKP-EFD-20	10	9.4	25.3	27.7	3.75	21.7	2
IKP-EFD-20	12	9.7	24	26.8	3	20	1
IKP-EFD-25	10	13.4	29.7	35.4	5	25	2
IKP-EFD-25	10	12.6	29.7	31.5	5	25	1
IKP-EFD-30	12	12.6	31.6	35.3	5	30	2

電気的性能：
1. 動作周波数：20kHz〜500KHz
2. 出力電力：30〜2000 W
3. 動作温度：-40℃〜+125℃
4. 保管温度：-25℃〜+85℃

用途：
家電製品、スイッチング電源、通信機器、医療機器、生産設備、CCTV、コンピューター、照明機器。

親切な注意：
1. についてサンプル. 具体的な仕様またはサンプル材料を提供してください。お客様の製品を評価し、サンプルを設計および製造します。
2. について価格. トランスはカスタム製品であり、材料と設計が異なるため、同じモデルであっても価格は同じではありません。価格は、パラメータの複雑さと注文量にも依存します。
3. について配送. サンプルは3〜5日、量産は7〜15日。
4. について支払い. 海外のお客様：100％T / T; 国内のお客様：納品後30日、請求書による支払い。
5. 梱包、物流は、売買契約の具体的な要件に従います。
6. 詳細については、今すぐお問い合わせください：
ビジネスホットライン：+ 86-551-63748663 63749803
