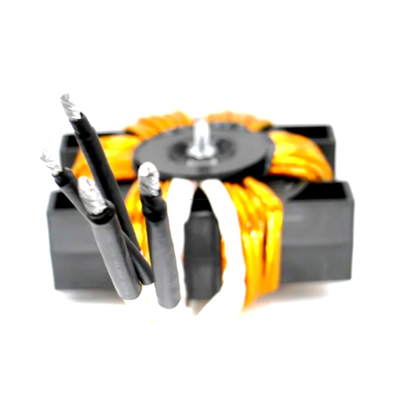

Name: アモルフコア高周波トロイドトランスフォーマー,UL/CE/RoHS認証
Brand: IKP Electronics Co., Ltd.
Price: 55.00 USD
Availability: InStock

ホーム製品高周波トランスフォーマー

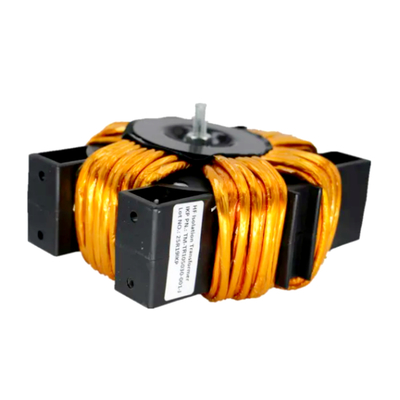

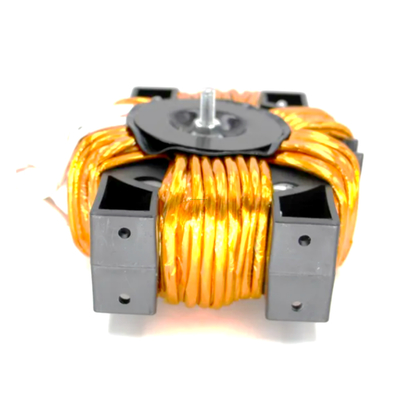

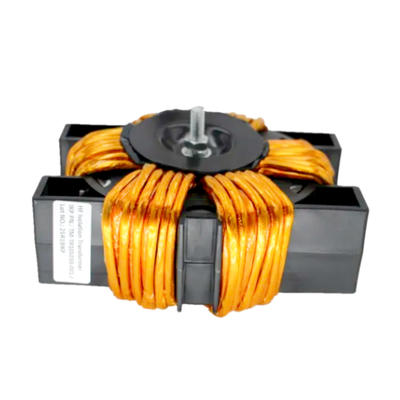

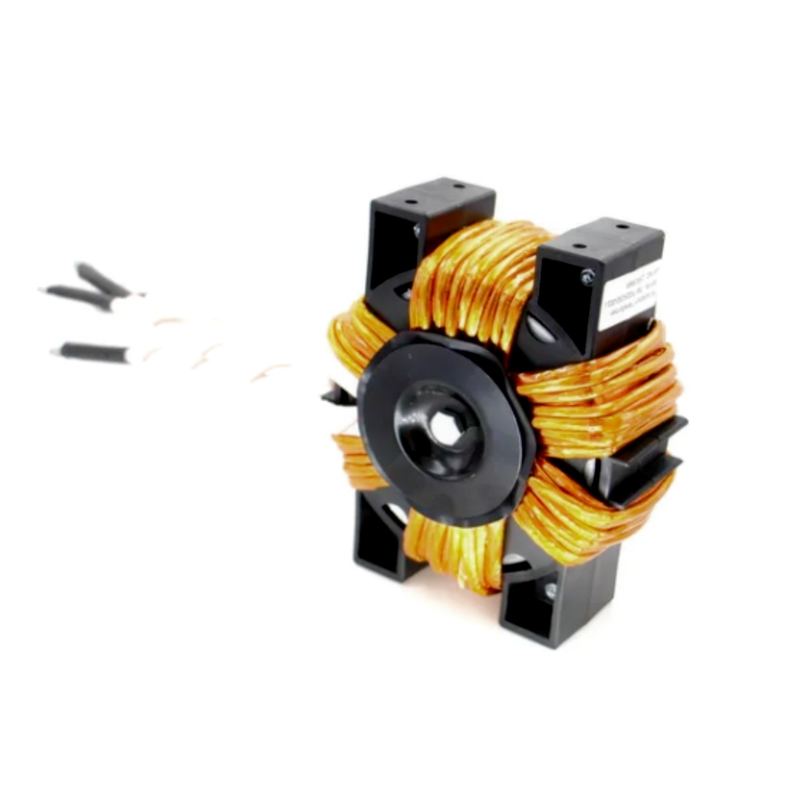

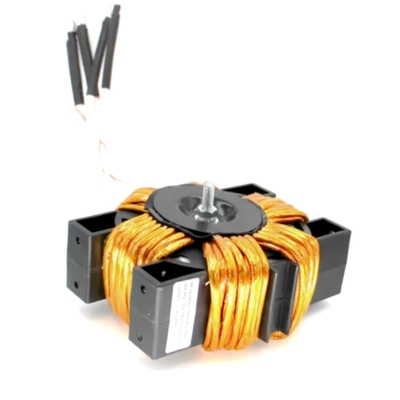

アモルフコア高周波トロイドトランスフォーマー,UL/CE/RoHS認証

Amorphous Core High Frequency Toroidal Transformer, UL/Ce/RoHS Certified

商品の詳細:

ブランド名:	IKP

お支払配送条件:

最小注文数量:	1000
価格:	52.00-58.00
パッケージの詳細:	段ボール
受渡し時間:	10〜15日
支払条件:	L/C、T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

TM-TR105030-001R

コア

アモルフ合金トランスフォーマー

冷却方法

乾式トランスフォーマー

巻き込みタイプ

多回転トランスフォーマー

認証

ISO9001

使用

単相トランスフォーマー

周波数特性

高頻度

核の形状

リング

ブランド

OEM/ODM

輸送パッケージ

カートン

仕様

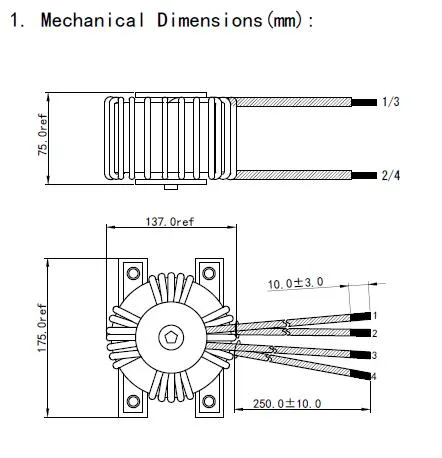

137*75mm

商標

IKP

原産地

中国

HSコード

8504319000

生産能力

1000PCS/日

製品説明

通常,ハイパワー弧溶接インバーターの単端パルストランスフォーマーには,低高周波損失,高いBs,低Brのトランスフォーマーコアが必要です.高いBsの特徴が必要でした.このケースでは,低Brで恒定透通性を持つトランスフォーマーコアを製造するために,ナノ結晶合金に水平磁気処理を行いました.

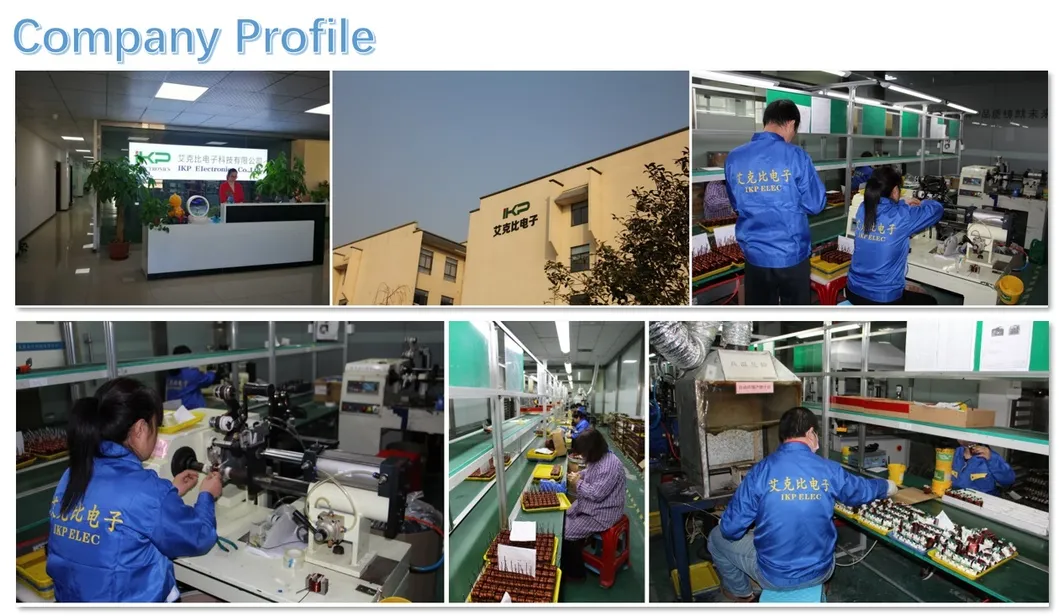

IKP ELECTRONICSは,高性能非結晶およびナノ結晶合金部品の主要なメーカーです.ソーラーインバーターのための非結晶炉とEMC共通モードフィルターの誘導力は特に優れた技術レベルと優れた品質を持っています顧客が重要な競争分野において優位性を得られるようにします

IKPの経営方針は"品質が第一,信用が第一,実用性が第一"です. 製品開発と生産に焦点を当てています.顧客満足は私たちの目標です皆さんの注意と支援を期待しています互いの利益のために協力しましょう

利点は
1新しい材料:ナノ結晶合金磁核は高抵抗性,高磁気透通性,高飽和磁気誘導強度,高温安定性があります.
2. 新しい設計:新しい巻きの構造はよりコンパクトであり,エネルギー損失は非常に小さい.漏れ誘導力は2 ~ 20uHのみで,同様のトランスフォーマーの約10分の1です.だからシステム設計がシンプルで便利になります
3サイズが小さく,容量が大きい:新しいトランスフォーマー内のナノ結晶材料の1グラムは,20KHz周波数で15W-25Wの電源変換 (通常は8-9Wのみ) を行うことができます.
4安全性,高効率,省エネ:非常に低い損失により,トランスフォーマー効率は99%を超え,負荷継続率は100%に達します.主要と二次的な間には良い隔熱があります伝統的なトランスフォーマーと比較して,新しいトランスフォーマーには比類のない利点と代替があります.

適用可能:
無形およびナノ結晶材料はフェライト材料を代替することができます. 主な応用分野: 高周波高功率インバーター直流充電源高周波インバータ高功率直流電源民間および産業用電気自動車の充電装置高周波感電熱電源高周波インバーター弧噴射電源熱管の溶接電源,電気の火花堆積表面電源,高功率充電器の電源,スイッチ電源,インバーター電源,中断のない電源,などなど

標本と注文の説明:
入力と出力が必要です.
圧力要求事項
銅またはアルミニウム
商品のサイズ,例えば直径,高さ,リード長さ
検体料が取られ順序の追跡
商品の図面やサンプルを自然に入手することが最善です.
50%預金残りの50%は配達まで
インバータートランスフォーマーメイントランスフォーマー特定の要件に応じてカスタマイズする必要があります. 標準的な在庫はありません.材料の選択と生産プロセスは異なる最終価格を決定します.

製品仕様:

モデル	コアサイズ (mm)					ベースサイズ			効果的な交差	磁気	推奨
									効果的な交差	経路		パワー
						(mm)			- 切断面	経路		パワー	溶接器の電流
						(mm)			- 切断面	長さ		P (f=20kHz)	溶接器の電流
									S (((cm2)
	過剰摂取	ID	H		過剰摂取		ID	H
	過剰摂取	ID	H		過剰摂取		ID	H		L ((cm)		(kW)
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2〜4
IKP-PTT-64-40-20	64	40	20			66	37	23	1.68	16.3		2〜4

IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4
IKP-PTT -68-43-20	68	43	20			72	40	24	1.75	17.4

IKP-PTT -80-50-25	80	50	25			85	44	30	2.63	20.4		4.5	100/120A

IKP-PTT -100-60-20	100	60	20	105			56	23	2.80	25.1		4〜5	160/200A

IKP-PTT -104-60-30	104	60	30	110			57	35	4.38	25.9			315A

IKP-PTT -104-60-35	104	60	35	110			57	40	5.25	25.9			400A

IKP-PTT -105-60-40	105	60	40	110			57	45	6.3	25.9			400/500A

IKP-PTT-120-60-30 について	120	60	30	125			57	35	6.30	29.8		8〜15	400/500A

IKP-PTT-120-70-30 について	120	70	30	125			67	35	5.25	29.8		6 から 10	315-400A

IKP-PTT-120-70-40 について	120	70	40	125			68	45	7.0	29.8			500A

IKP-PTT-130-80-40 について	130	80	40	136			76	45	7.00	33.0		15〜20	400/500A

IKP-PTT-130-80-50 について	130	80	50	136			76	55	8.75	33.0		23〜25	500/630A
IKP-PTT-130-80-50 について	130	80	50	136			76	55	8.75	33.0		23〜25	500/630A

IKP-PTT -130-90-50 について	130	90	50	136			85	56	7.00	34.5		15〜20	630A
IKP-PTT -130-90-50 について	130	90	50	136			85	56	7.00	34.5		15〜20	630A
