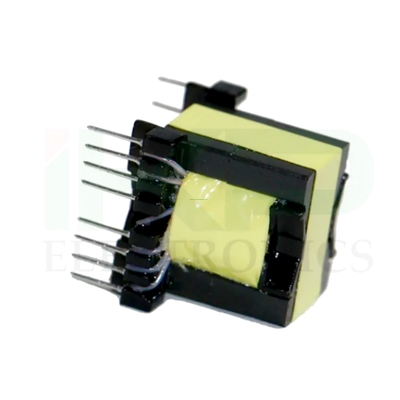

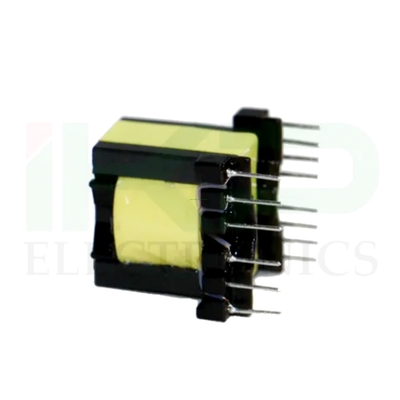

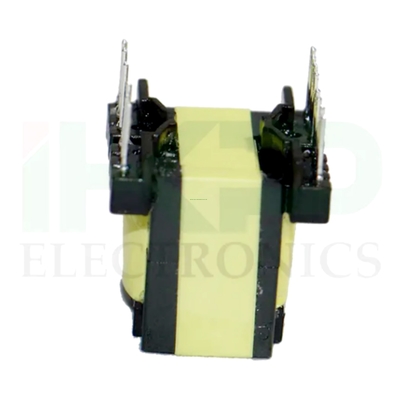

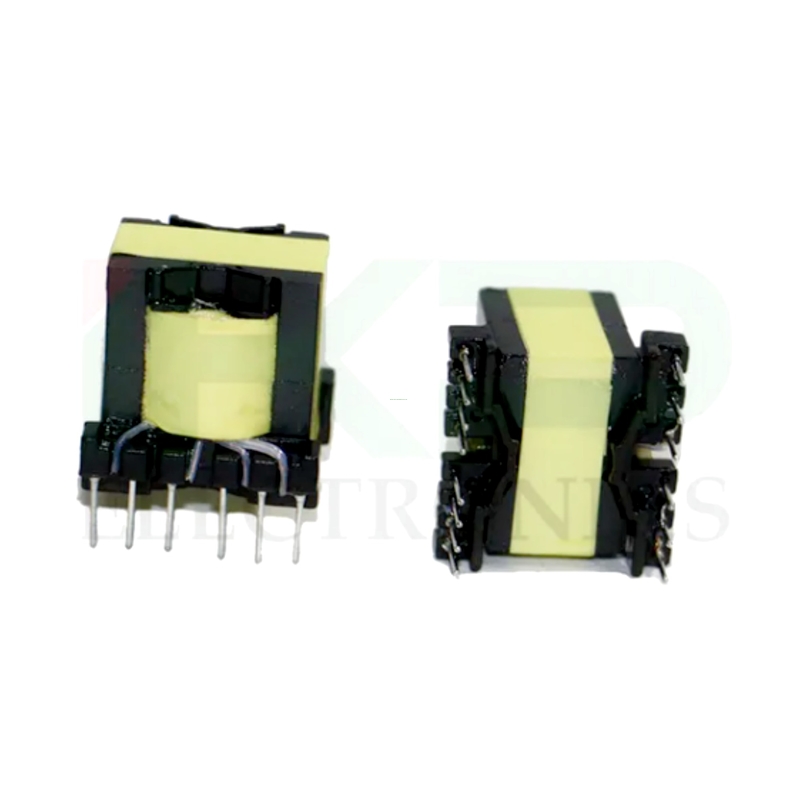

Pq 2020 トランスフォーマー/高周波トランスフォーマー

Pq 2020 Transformer/High Frequency Transformer

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-PQ2020

お支払配送条件:

最小注文数量:	1000
価格:	0.36-0.50
パッケージの詳細:	段ボール
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデル番号

IKP-PQ2020

コア

コア型トランス

冷却方法

油入型トランス

巻線タイプ

多巻線トランス

認証

ISO9001、CCC

周波数特性

高周波

コアの形状

ブランド

OEM

バージョン

垂直

輸送パッケージ

カートン

仕様

RoHS/SGS/UL/ISO9001

商標

IKP

原産地

合肥

HSコード

85043190

生産能力

5000000個/年

製品説明

特徴
1. 動作周波数: 50～200KHz
2. 低コストで、すべてのモデルは主に電磁シールド電力分野での要求が少ない分野で使用されます。
3. 作業、安全規制、その他の要件により、異なる温度レベルが変化します。

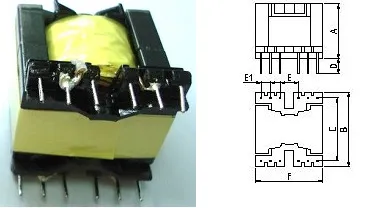

仕様（単位：mm）
Pq 2020 トランスフォーマー/高周波トランスフォーマー

部品番号	ピン数	寸法（mm）
部品番号	ピン数	A	B	C+/-0.5	D+/-0.5	E	E1	F
PQ2016	14	18.5	23.2	20.6	4	5	3.8	23.1
PQ2020	14	22.3	23	20.3	4	5	3.8	23
PQ2620	12	20	29.3	25.4	4	7.7	3.8	26.3
PQ2625	12	28.5	29.6	25.5	4	7.62	3.8	27
PQ3220	12	23.5	34.4	30.7	4	7.62	3.8	32.4
PQ3230	12	33.5	34.2	30.7	4	7.52	5.08	32.3
PQ3535	12	37.5	39.1	35.6	5	10.16	5.08	35
PQ4040	12	41.5	42	38	5	15	5.08	40

注：上記は一般的なスケルトン形式です。お客様の要件に応じてODMまたはOEMを受け入れます。設計図面またはサンプルをお待ちしております。

電気的性能：
1. 動作周波数：20kHz～500KHz
2. 出力電力：30～80W
3. 動作温度：-40℃～+125℃
4. 保管温度：-25℃～+85℃
用途：
家電製品、スイッチング電源、通信機器、医療機器、生産設備、CCTV、コンピューター、照明機器。

ご注意ください：
1. サンプルについて。具体的な仕様またはサンプル材料をご提供ください。お客様の製品を評価し、サンプルを設計および製造します。2. 価格について。トランスはカスタム製品であり、材料や設計が異なるため、同じモデルであっても価格は異なります。価格は、パラメータの複雑さと注文量にも依存します。3. 発送について。サンプルは3～5日、量産は7～15日です。
5. 梱包、物流は、売買契約の具体的な要件に従います。6. 詳細については、今すぐお問い合わせください: ビジネスホットライン：+86-551-63748663 6374
5886
