Name: 水平 Etd39 型高周波トランス (7+5 ピン)
Brand: IKP Electronics Co., Ltd.
SKU: TF-TD391300-001R
Price: 0.84 USD
Availability: InStock

ホーム製品高周波トランスフォーマー

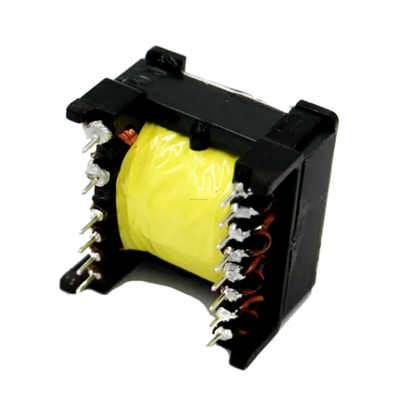

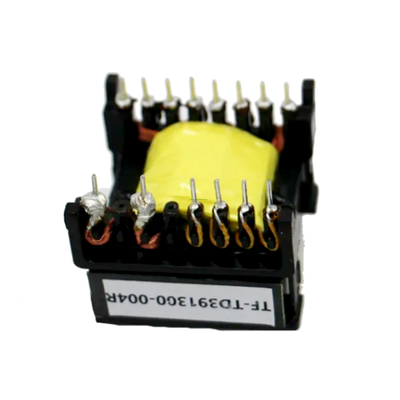

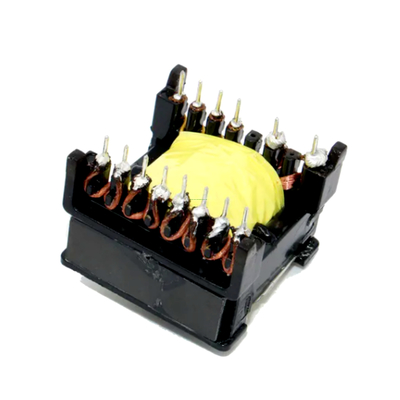

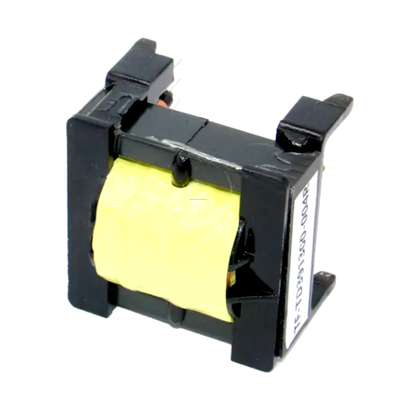

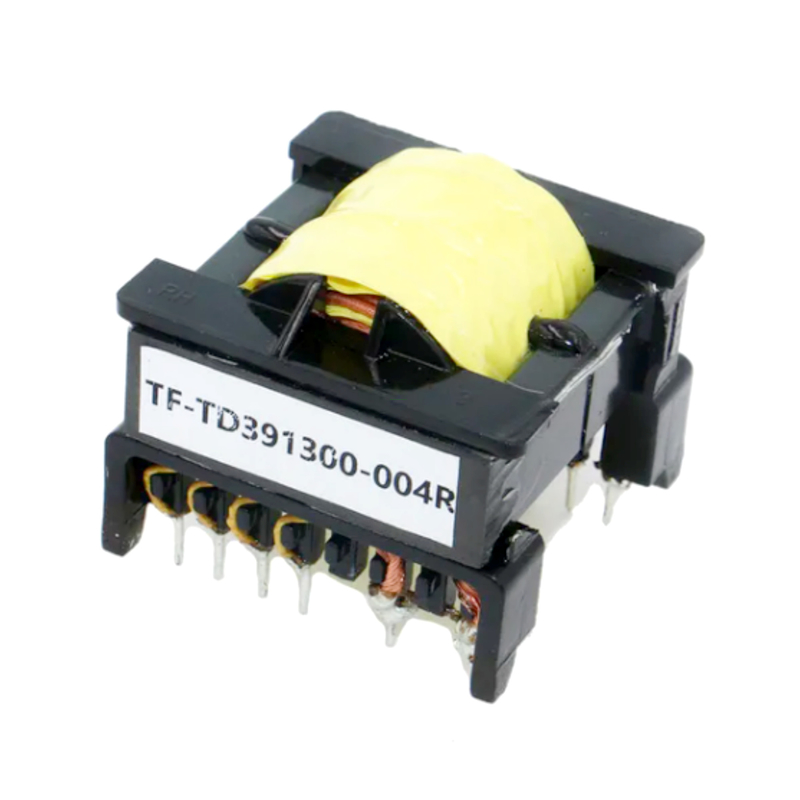

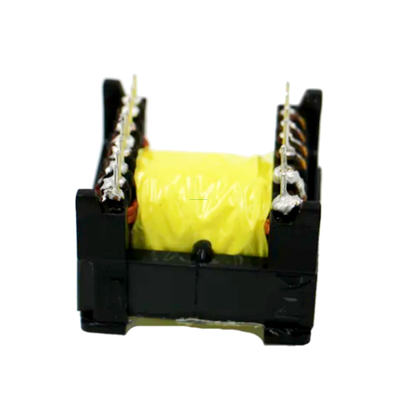

水平 Etd39 型高周波トランス (7+5 ピン)

Horizontal Etd39 Type High Frequency Transformer with 7+5 Pins

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	TF-TD391300-001R

お支払配送条件:

最小注文数量:	1000
価格:	0.84-0.88
パッケージの詳細:	段ボール
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデル番号

TF-TD391300-001R

コア

コア型トランス

冷却方法

油入型トランス

巻線タイプ

多巻線トランス

認証

ISO9001、CCC

用途

電源トランス

周波数特性

高周波

コアの形状

ETDタイプ

ブランド

Ikp

輸送パッケージ

カートン

仕様

RoHS/SGS/UL/ISO9001

商標

IKP

原産地

合肥

HSコード

85043190

生産能力

年間500万個

製品説明

特徴:
-高出力
-薄型
-低価格タイプ
-高い信頼性
- 低価格
- コストパフォーマンス
- 高インピーダンスと低損失
-高変換効率
-PCBへの挿入が容易
- RoHS準拠およびUL
- カスタムデザインを歓迎します。特殊な材料を指定でき、スケルトン形状をカスタマイズできます。

アプリケーション:
-DC/DCコンバータトランス
-電流トランス
-スイッチング電源、アダプター、UPS
-コンピュータ製品
-DVD
-LED電源ボード
-LCD TV & モニターディスプレイ電源ボード
-家電製品 & バッテリー充電器、プリンター
- 特にスイッチング電源および各種高周波回路で使用
- 発振と分離の役割を果たす

仕様:
-動作温度: -25℃～+60℃
-保管温度: -25℃～+85℃
-動作湿度: 30～95%RH
-保管湿度: 30～95%RH

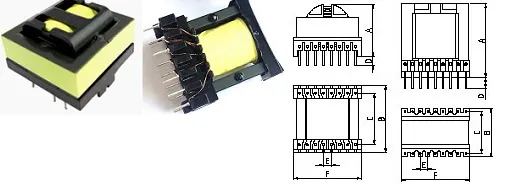

タイプ	形状構造	寸法						電力範囲
タイプ	形状構造	A	B	C	D	E	F	電力範囲
ETD29	水平	34.0Max	24.6±0.5	35.2±0.5	4.0±0.3	5.0±0.3	25.8±0.5	65W Max
ETD34		41.0Max	29.4±0.5	40.3±0.5	4.0±0.3	5.0±0.3	25.6±0.5	400W Max
ETD39		46.0Max	35.3±0.5	44.0±0.5	4.0±0.3	5.0±0.3	30.4±0.5	500W Max
ETD44		52.0Max	39.5±0.5	51.0±0.5	4.0±0.3	5.0±0.3	35.8±0.5	600W Max
ETD49		57.0Max	41.6±0.5	57.3±0.5	4.0±0.3	5.0±0.3	40.7±0.5	650W Max
ETD59		69.0Max	48.3±0.5	65.7±0.5	4.0±0.3	5.0±0.3	50.8±0.5	2000W Max
ETD29	垂直	37.0Max	39.0±0.5	23.8±0.5	4.0±0.3	5.0±0.3	20.3±0.5	65W Max
ETD34	垂直	45.0Max	47.4±0.5	23.4±0.5	4.0±0.3	5.0±0.3	20.3±0.5	400W Max
