Name: フェライトコアフィルター 共通モードインダクタ
Brand: IKP Electronics Co., Ltd.
SKU: IKP-ACL-058
Price: 0.06 USD
Availability: InStock

ホーム製品コモンモードチョーク

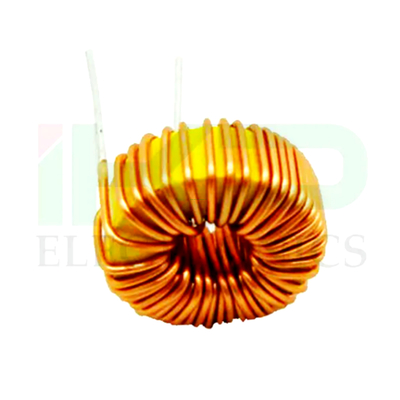

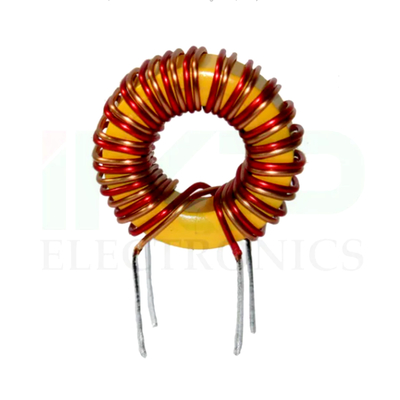

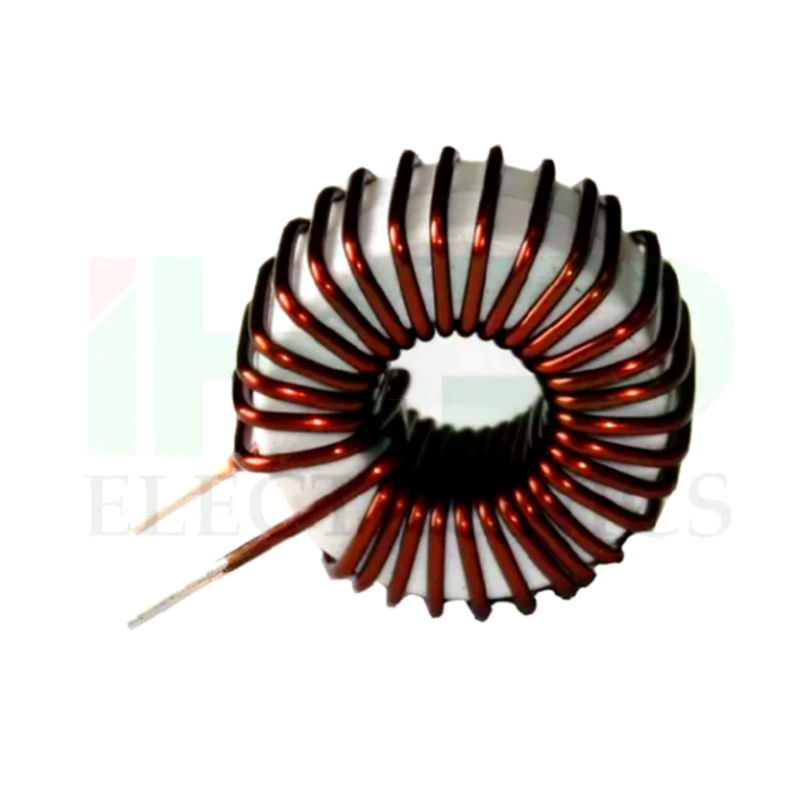

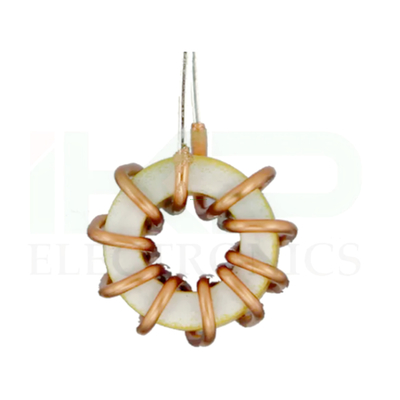

フェライトコアフィルター共通モードインダクタ

Ferrite Core Filter Common Mode Inductor

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-ACL-058

お支払配送条件:

最小注文数量:	1000
価格:	0.06-0.08
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

IKP-ACL-058

作業頻度

高頻度

巻き込みの構造

多層コイル

操作の性質

窒息コイル

マグネタイザーの構造

銅コイル

適用範囲

窒息

パッケージの形

汎用

ブランド

OEM

インダクターの値

変形インダクタ

輸送パッケージ

カートンパレット

原産地

中国

HSコード

8504500000

生産能力

5000000PCS/年

製品説明

特徴
1. 最低の巻き込み容量のための分離巻き込み
2最大の周波数帯域における最も高い共通モードインペダントのための単層巻き込み
350Hzから500KHzに適しています
4. スペイサーは,UL,CSA,IEC準拠のために1-3mmのクリープ距離を提供します
5使用された材料は全て UL94-VO認定です
6動作温度:-55°C から +105°C
7垂直または水平のマウントで利用可能
8簡単にPCB組成のために垂直ヘッダーマウントで利用可能
9FR-4板の安装は簡単振動耐性も良い

適用する
1低周波交流炉
2太陽光発電システム
3電源コンディショニングシステム
4風力発電システム
5自動駆動装置
6インダクションヒーター
7溶接機
8紙産業
9RFI 抑制窒息
10DC/DC変換機
11IP と OP デバイス

物理的および電気的性能パラメータ

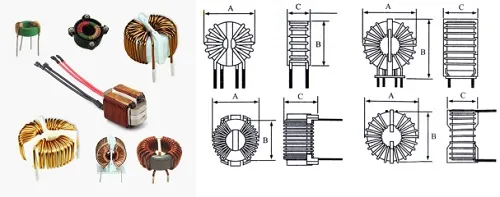

部分NO	誘導力 (mH) @1KHz	IDC (A) (最大)	DCR (mΩ) (最大)	マウント	尺寸 (mm) コイルサイズ A×B×C
220-65-23 やってみろ5	0.065	23.5	0.9	垂直	26×26×18
220--100-19	0.100	19.0	1.3	垂直	28×26×18
220~180~15	0.180	15.0	2.5	垂直	28×26×20
220~470-12	0.470	12.0	4.0	垂直	28×26×18
220-880-9	0.880	9.0	6.5	横軸	28×30×20
220-1000-3 確認した2	1.000	3.2	15.3	垂直	26×26×17
220-1180-7 やってくれ5	1.180	7.5	12.5	横軸	26×28×20
220-1500-2	1.500	2.0	18.0	垂直	26×26×18
220~1800-5	1.800	5.0	50.0	横軸	26×28×18
220-2200-5	2.200	5.0	40.0	垂直	26×26×19
250~200~15	0.200	15.0	5.0	横軸	30×28×15
250~200~18	0.200	18.0	5.0	垂直	30×28×15
250~300~15	0.300	15.0	7.3	横軸	30×32×18
250-300-15A	0.300	15.0	7.3	垂直	38×28×17
250〜425-8	0.425	8.0	4.26	垂直	32×30×21
250-600-9	0.600	9.0	10.0	横軸	30×30×18
250-600-9A	0.600	9.0	10.0	垂直	30×28×19
250-1000-8	1.000	8.0	20.0	垂直	30×28×13
250-3500-1 について5	3.500	1.5	80.0	横軸	30×32×16
250-3700-4	3.700	4.0	70.0	垂直	30×32×17

物理的および電気的性能パラメータ

部分NO	誘導力 (mH) @1KHz	IDC (A) (最大)	DCR (mΩ) (最大)	マウント	尺寸 (mm) コイルサイズ A×B×C
310〜100〜30	0.100	30.0	3.0	横軸	38×40×18
310-100-30A	0.100	30.0	3.0	垂直	36×36×15
310〜150〜20	0.150	20.0	3.4	横軸	36×36×16
310-150-20A	0.150	20.0	3.4	垂直	38×38×18
310〜150〜30	0.150	30.0	3.5	垂直	38×38×19
310-200-15	0.200	15.0	5.0	垂直	38×38×18
310-200-18	0.200	18.0	5.0	横軸	38×38×19
310-280-13	0.280	13.0	2.9	垂直	28×26×18
310-580-13	0.580	13.0	10.0	垂直	38×38×18
310-7200-2 チェックする5	7.200	2.5	93.0	横軸	38×40×18
310-11000-1で5	11.000	1.5	184.0	垂直	40×40×19
