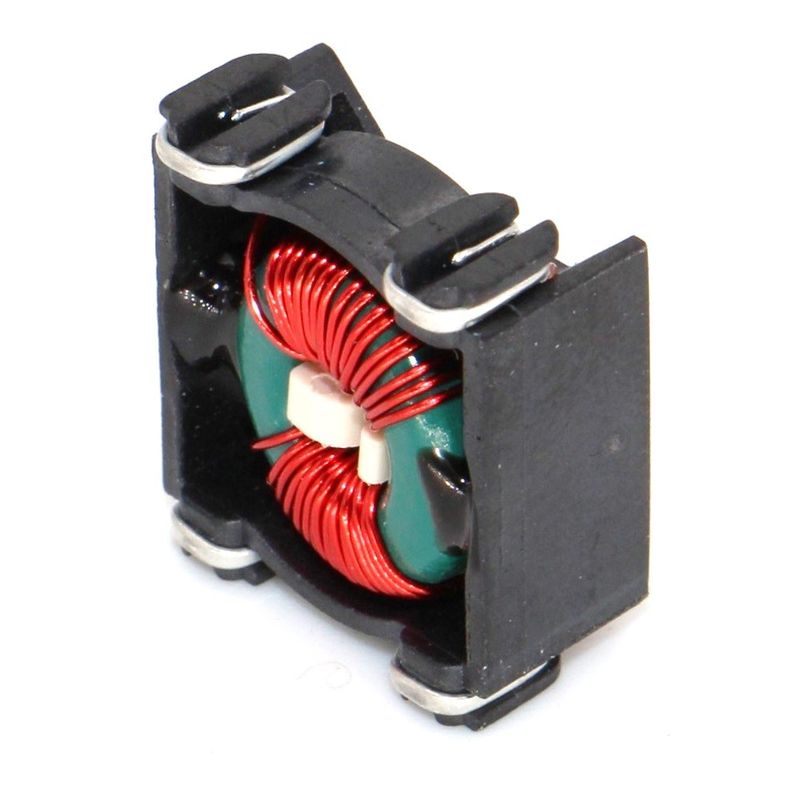

多種多様なトロイド型通用モードのストックが利用可能で,あらゆる種類の材料が使用され,特に標準範囲を0から0まで許容するナノ結晶材料が使用されます.3 オーダーメイド製品では,50A以上垂直,水平,裸のコイル,そして新しいSMDパワーストックがあります.
特徴:
760 VAC まで適用する
高透通性 MnZn フェライトまたはナノ結晶コア材料
プラスチックのケースと巻き込みの隔離装置による絶縁の改善
特許デザイン
EN 60938-2 による仕様
空気と滑走距離 ≥ 7 mm
定位電流 46Aまで
弱さ60dBまで
抑制周波数範囲:使用されたコア材料に応じて1kHzから20MHz
動作温度: -40 °Cから +125 °C
UL 94 V-0 に対応する炎症性
応用:
電力電子機器
電源線入力フィルター
モーターにおける無線電波干渉抑制
一般モードの騒音抑制
周波数変換器
電源
充電ステーション
| 部分番号 | 誘導力 (MH) | IDC (アンプ) | DCR (OHMS) マックス | 誘導力 @10 KHZ NO DC ±15% |
| IKP-ACL-XXX-0.05-1 | 0.05 | 1 | 0.072 | 20 |
| IKP-ACL-XXX-0.20-1 | 0.20 | 1 | 0.08 | 57 |
| IKP-ACL-XXX-0.45-1 | 0.45 | 1 | 0.125 | 73 |
| IKP-ACL-XXX-0.80-1 | 0.80 | 1 | 0.145 | 111 |
| IKP-ACL-XXX-1.25-1 | 1.25 | 1 | 0.2 | 170 |
| IKP-ACL-XXX-1.80-1 | 1.80 | 1 | 0.235 | 247 |
| IKP-ACL-XXX-2.45-1 | 2.45 | 1 | 0.265 | 388 |
| IKP-ACL-XXX-3.20-1 | 3.20 | 1 | 0.37 | 564 |
| IKP-ACL-XXX-4.05-1 | 4.05 | 1 | 0.6 | 850 |
| IKP-ACL-XXX-5.00-1 | 5.00 | 1 | 0.7 | 1250 |
| IKP-ACL-XXX-0.05-3 | 0.05 | 3 | 0.031 | 22 |
| IKP-ACL-XXX-0.20-3 | 0.20 | 3 | 0.06 | 55 |
| IKP-ACL-XXX-0.45-3 | 0.45 | 3 | 0.075 | 83 |
| IKP-ACL-XXX-0.80-3 | 0.80 | 3 | 0.095 | 133 |
| IKP-ACL-XXX-1.25-3 | 1.25 | 3 | 0.118 | 172 |
| IKP-ACL-XXX-1.80-3 | 1.80 | 3 | 0.14 | 262 |
| IKP-ACL-XXX-2.45-3 | 2.45 | 3 | 0.18 | 429 |
| IKP-ACL-XXX-3.20-3 | 3.20 | 3 | 0.22 | 595 |
| IKP-ACL-XXX-4.05-3 | 4.05 | 3 | 0.32 | 850 |
| IKP-ACL-XXX-5.00-3 | 5.00 | 3 | 0.32 | 1500 |
| IKP-ACL-XXX-0.08-5 | 0.08 | 5 | 0.02 | 23 |
| IKP-ACL-XXX-0.30-5 | 0.30 | 5 | 0.04 | 60 |
| IKP-ACL-XXX-0.67-5 | 0.67 | 5 | 0.042 | 72 |
| IKP-ACL-XXX-1.20-5 | 1.20 | 5 | 0.058 | 110 |
| IKP-ACL-XXX-1.25-5 | 1.87 | 5 | 0.07 | 182 |
