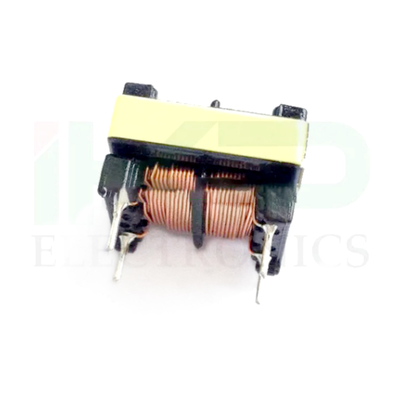

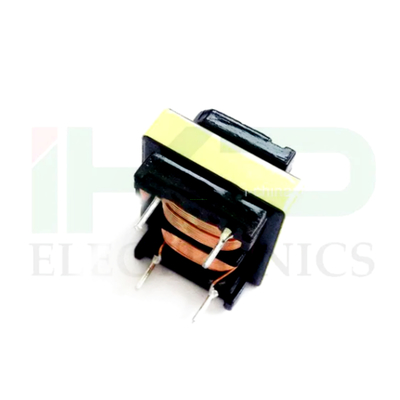

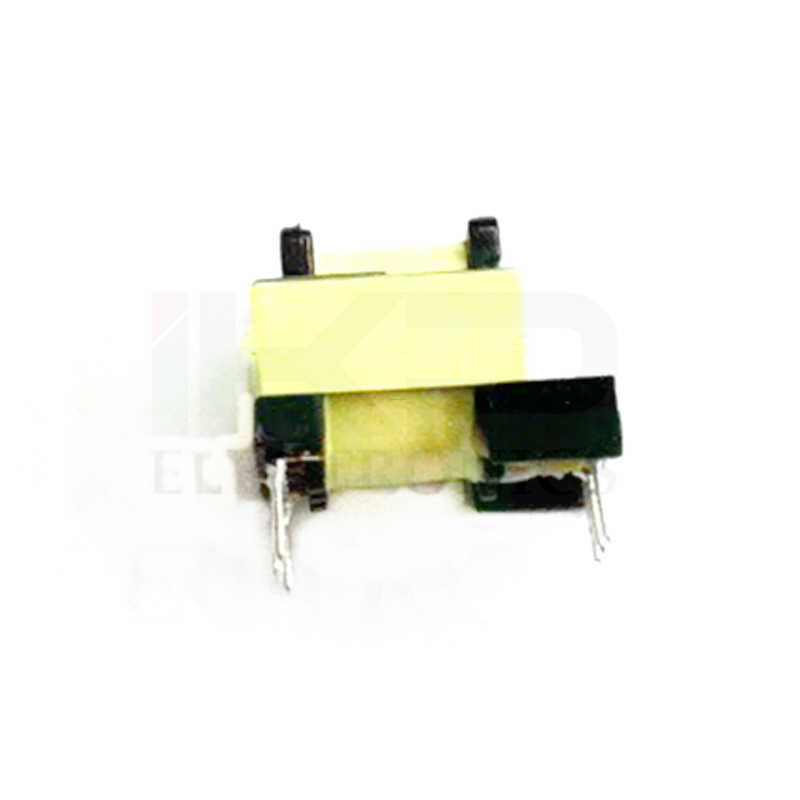

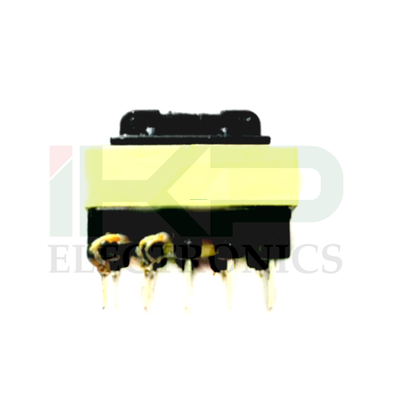

ボビン・コモン・モード・ストック・インダクターは内核がない
商品の詳細:
| 起源の場所: |
中国 |
| ブランド名: |
IKP |
| 証明: |
CE/UL/REACH/ROHS |
| モデル番号: |
IKP-ACLEE25 |
お支払配送条件:
| 最小注文数量: |
1000 |
| 価格: |
0.23-0.5 |
| パッケージの詳細: |
カートン |
| 受渡し時間: |
10〜15日 |
| 支払条件: |
L/C,T/T |
| 供給の能力: |
100,000/週 |
接触
詳細製品概要
基本情報
カスタマイズされたトランスフォーマー
RoHS を 採用 し た 高品質
製品説明
特徴:
1動作周波数: 50~200KHz
2低コストで,電磁シールドの電源フィールドでより要求が低い分野で使用されるすべてのモデルです.
3作業,安全規制,および異なる温度レベルの他の要件のために電力の周波数が変化します.
仕様 (単位:mm):
| タイプ |
形状構造 |
サイズ |
パワーの範囲 |
| A について |
B について |
C について |
D |
E について |
F について |
| EE10 |
横軸 |
12.0 最大 |
100.8±05 |
12.4±05 |
2.5±02 |
2.5±03 |
10.5±05 |
最大4W |
| EE13 |
15.0 最大 |
13.5±05 |
13.85±05 |
2.5±02 |
2.5±03 |
10.2±05 |
6W 最大 |
| EE16 |
17.5 最大 |
15.0±05 |
13.6±05 |
3.5±02 |
3.0±03 |
11.0±05 |
最大10W |
| EE19 |
22.0 最大 |
112.4±05 |
17.4±05 |
4.0±02 |
3.0±03 |
12.5±05 |
最大15W |
| EE22 |
24.0 最大 |
13.0±05 |
15.7±05 |
4.0±02 |
40.8±03 |
13.0±05 |
20W 最大 |
| EE25 |
26.5 最大 |
17.3±05 |
19.4±05 |
4.0±02 |
5.0±03 |
14.0±05 |
25W 最大 |
| EE30 |
32.0 最大 |
22.0±05 |
32.0 最大 |
4.0±02 |
5.0±03 |
25.0±05 |
145W 最大 |
| EE40 |
34.0 最大 |
28.6±05 |
35.0 最大 |
4.0±02 |
5.0±03 |
250.8±05 |
最大350W |
| EE42 |
42.0 最大 |
39.1±05 |
45.0 最大 |
4.0±02 |
5.0±03 |
370.8±05 |
450W 最大 |
| EE55 |
58.0 最大 |
56.0±05 |
58.0 最大 |
4.0±02 |
5.0±03 |
40.0±05 |
500W 最大 |
| タイプ |
形状構造 |
サイズ |
パワーの範囲 |
| A について |
B について |
C について |
D |
E について |
F について |
| エイ8だ3 |
垂直 |
10.0 最大 |
9.5 最大 |
8.0±05 |
2.5±02 |
3.3±03 |
50.8±05 |
最大3W |
| EE10 |
12.0 最大 |
13.0 最大 |
10.4±05 |
2.5±02 |
2.5±03 |
50.8±05 |
最大4W |
| EE13 |
15.0 最大 |
14.0 最大 |
12.2±05 |
2.5±02 |
2.5±03 |
50.8±05 |
6W 最大 |
| EE16 |
17.5 最大 |
15.0 最大 |
14.4±05 |
3.5±02 |
30.8±03 |
50.8±05 |
最大10W |
| EE19 |
22.0 最大 |
19.0 最大 |
15.9±05 |
4.0±02 |
4.0±03 |
50.8±05 |
最大15W |
| EE22 |
24.0 最大 |
20.0 最大 |
16.5±05 |
4.0±02 |
4.0±03 |
50.8±05 |
20W 最大 |
| EE25 |
26.5 最大 |
22.0 最大 |
17.2±05 |
4.0±02 |
5.0±03 |
50.8±05 |
25W 最大 |
| EE28 |
30.0 最大 |
22.0 最大 |
210.8±05 |
4.0±02 |
5.0±03 |
50.8±05 |
最大50W |
| EE30 |
32.0 最大 |
30.0 最大 |
28.0±05 |
4.0±02 |
5.0±03 |
50.8±05 |
145W 最大 |
| EE35 |
37.0 最大 |
30.0 最大 |
25.6±05 |
4.0±02 |
5.0±03 |
50.8±05 |
最大350W |
| EE40 |
42.0 最大 |
33.0 最大 |
27.9±05 |
4.0±02 |
5.0±03 |
50.8±05 |
450W 最大 |
| EE42 |
46.5 最大 |
43.0 最大 |
37.4±05 |
4.0±02 |
5.0±03 |
50.8±05 |
500W 最大 |
| EE55 |
57.0 最大 |
58.0 最大 |
42.0±05 |
4.0±02 |
5.0±03 |
50.8±05 |
最大650W |
注:上記は一般的な骨格スタイルです.私たちは顧客の要求ODMまたはOEMを受け入れます.あなたの設計図やサンプルを歓迎します.
電気性能:
1動作周波数: 20kHzから500kHz
2出力: 30〜80W
3動作温度:-40 oCから+125 oC
4保存温度:-25 oCから+85 oC
応用:
家電,電源の切り替え,通信機器,医療機器,生産機器,CCTV,コンピュータ,照明機器
丁寧に思い出させて下さい
1についてサンプル. 具体的な仕様やサンプル材料を提供してください,私たちはあなたの製品を評価し,デザインし,サンプルを生産します.
2について価格トランスフォーマーは,異なる材料とデザインのために,カスタム製品です. 同じモデルであっても,価格は同じではありません. パラメータと注文量
3について輸送試料は3~5日,大量生産は7~15日.
5包装,物流,購入・販売契約の特定の要件に従って
6詳細については今すぐ連絡してください.:
ビジネスホットライン: +86-551-63748663 63745886
