Name: パワーコイル Ikp カートン/パレット CMC 3 段階 共通モード 窒息
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC-2022-1
Price: 0.48 USD
Availability: InStock

ホーム製品コモンモードチョーク

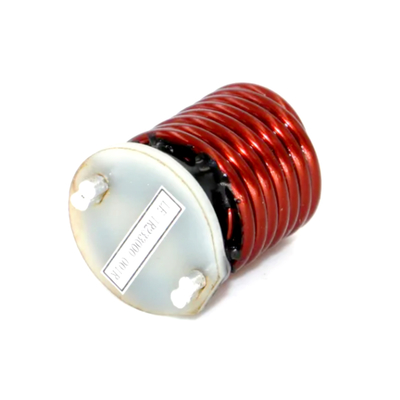

パワーコイル Ikp カートン/パレット CMC 3 段階共通モード窒息

Power Coils Ikp Carton/Pallet CMC 3 Phase Common Mode Choke

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-CMC-2022-1

お支払配送条件:

最小注文数量:	1000
価格:	0.48-0.68
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

IKP-CMC-2022-1

作業頻度

高頻度

巻き込みの構造

多層コイル

操作の性質

窒息コイル

マグネタイザーの構造

フェライトコイル

適用範囲

窒息

パッケージの形

電源コイル

ブランド

イクプ

インダクターの値

固定インダクタ

安全性

国際安全規則の遵守

輸送パッケージ

カートン/パレット

仕様

CMC

商標

IKP

原産地

中国

HSコード

85043190

生産能力

100000PCS/週

製品説明

特徴と応用
▪ 互いを結びつける最小の容量を確保するために区切られた巻き込み
■ 幅広くの周波数帯で最も高い共通モード阻害を得るための単層の巻き込み
▪ ローリングを保護するためにナイロンの蓋に刺されているか
■ スペイサーはUL,CSA,IEC準拠のために1-3mmのクリープ距離を提供します
▪ 使用されている材料すべては UL94-VO 認証を取得している
▪ 動作温度:-40oC+105までoC50Hzから500KHzに適しています
▪ 垂直や水平の固定にできます
■ 電源線のフィルタリング,スイッチモード電源のEMI/REIを含むアプリケーション
■ PCB の組み立てを容易にするために,垂直のヘッダー固定式で入手できます
▪ FR-4 板の設置が簡単振動に耐える性能
パワーコイル Ikp カートン/パレット CMC 3 段階共通モード窒息

電気特性:

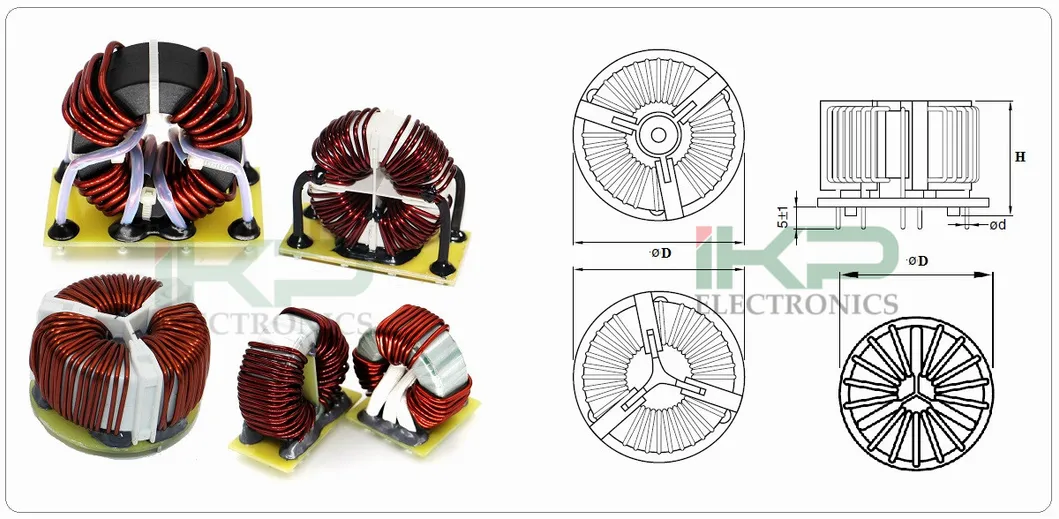

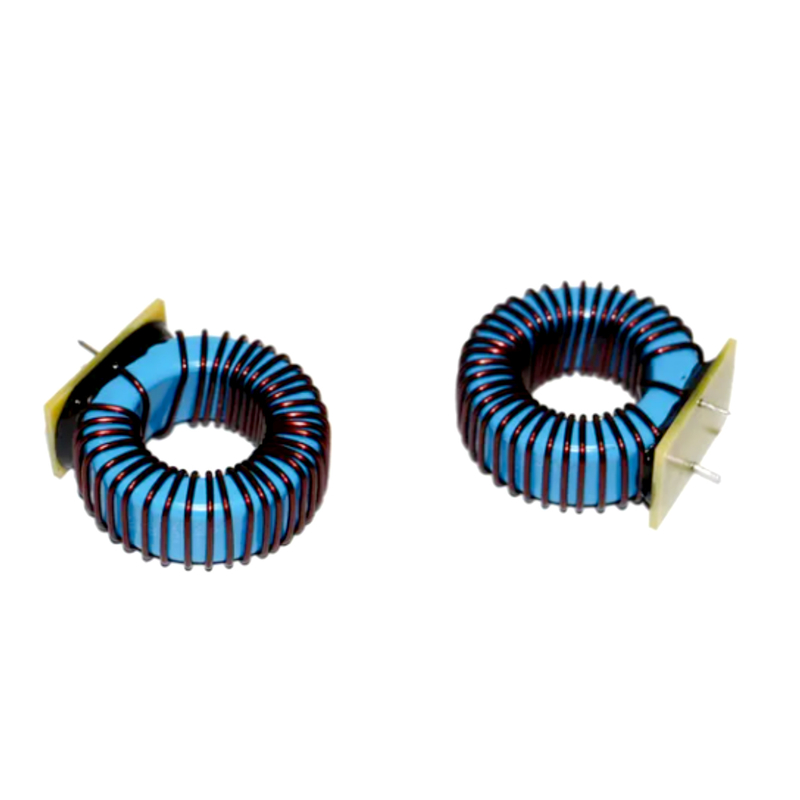

ヘッダーマウントトロイド式共通モードラインストック

部分NO #TOD-L-I(A)	誘導力	マックス・D.C 抵抗力	流動格付け	マウント	尺寸 (mm) コイルサイズコード A×B について×C について
#T310-280-13	0.280mH	2.9ミリオーム	13A	横軸	38×38×19
#T250-425-8	0.425mH	4.26ミリオーム	8A	垂直	32×30×21
#T310-580-13	0.580mH	10ミリオム	13A	垂直	38×38×18
#T250-1000-8	1.000mH	0.02オム	8A	垂直	30×28×13
#T220-1000-32	1.000mH	15.3ミリオーム	3.2A	垂直	26×26×17
#T220-1500-2	1.500mH	18.0ミリオーム	3.2A	垂直	26×26×18
#T220-1800-5	1.800mH	0.05オム	5A	横軸	26×28×18
#T220-2200-5	2.200mH	0.04オム	5A	垂直	26×26×19
#T250-3500-1 について5	3.500mH	80.0ミリオーム	1.5A	横軸	30×32×16
#T250-3700-4	3.700mH	0.007オム	4A	垂直	30×32×17
#T310-7200-25	7.200mH	93.0ミリオーム	2.5A	横軸	38×40×18
#T310-11000-15	11.000mH	184.0ミリオーム	1.5A	垂直	40×40×19

低プロフィール小型共通モード窒息

部分NO #TOD-L-I(A)	誘導力	マックス・D.C 抵抗力	DC電流格付け	マウント	尺寸 (mm) コイルサイズコード A×B について×C について
#T220-1180-75	1.180mH	12.5ミリオム	7.5アンプ	横軸	26×28×20
#T220-65-235	65.000μH	0.9ミリオム	23.5アンプ	垂直	26×26×18
#T220-100-19	100.000μH	1.3ミリオーム	19アンパール	垂直	28×26×18
#T220-180-15	180.000μH	2.5ミリオム	15アンプ	垂直	26×26×20
#T220-470-12	470.000μH	4.0ミリオム	12アンパール	垂直	28×26×18
#T220-880-9	880.000μH	6.5ミリオム	9アンパール	横軸	28×30×20

高電流の通用モードのラインストローク

部分NO #TOD-L-I(A)	誘導力	マックス・D.C 抵抗力	流動格付け	マウント	尺寸 (mm) コイルサイズコード A×B について×C について
#T310-100-30	0.100mH	3.0ミリオム	30アンプ	横軸	38×40×18
#T310-100-30A	0.100mH	3.0ミリオム	30アンプ	垂直	36×36×15
#T310-150-20	0.150mH	3.4ミリオム	20 アモプス	横軸	36×36×16
#T310-150-20A	0.150mH	3.4ミリオム	20 アモプス	垂直	38×38×18
#T310-150-30	0.150mH	3.5ミリオム	30アンプ	垂直	38×38×19
#T250-200-15	0.200mH	5ミリオム	15アンプ	横軸	30×28×15
#T310-200-18	0.200mH	5ミリオム	18アンパール	横軸	36×36×16
#T310-200-15A	0.200mH	5ミリオム	15アンプ	垂直	38×38×18
#T250-200-18	0.200mH	5ミリオム	18アンパール	垂直	30×28×15
#T250-300-15	0.300mH	7.3ミリオム	15アンプ	横軸	30×32×18
#T250-300-15A	0.300mH	7.3ミリオム	15アンプ	垂直	30×28×17
#T250-600-9	0.600mH	10ミリオム	9アンパール	横軸	30×30×18
#T250-600-9	0.600mH	10ミリオム	9アンパール	垂直	30×28×19
