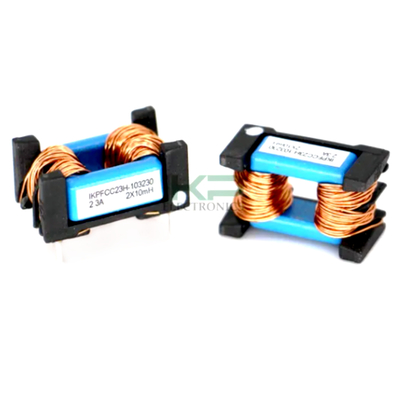

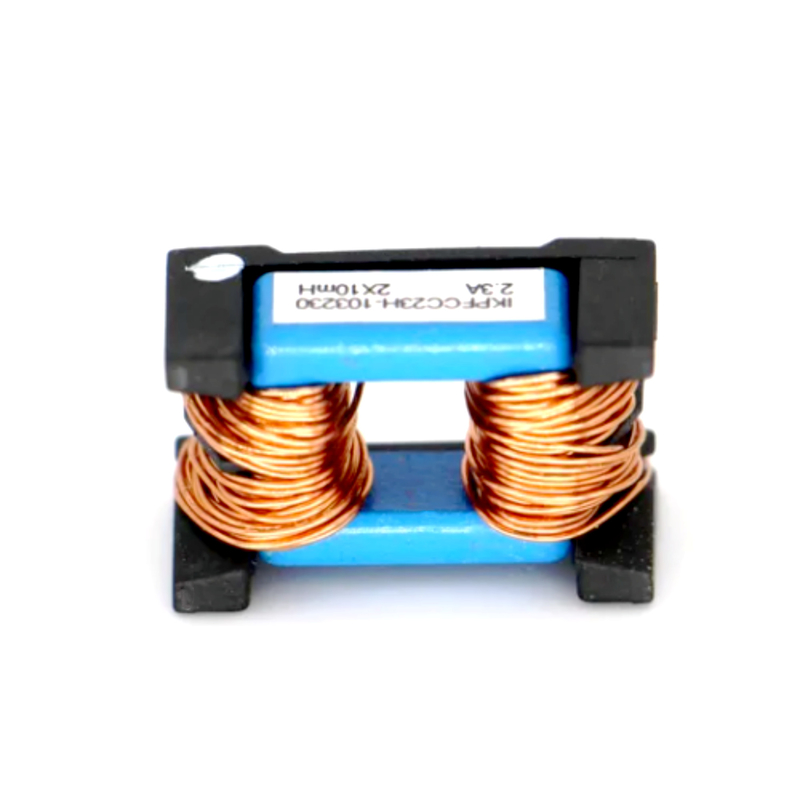

Name: AC電源 常規モード フレームコア (2.3A, 10mH) のストックラインフィルターインダクタ
Brand: IKP Electronics Co., Ltd.
SKU: FCC23H-103230-5
Price: 0.45 USD
Availability: InStock

ホーム製品コモンモードチョーク

AC電源常規モードフレームコア (2.3A, 10mH) のストックラインフィルターインダクタ

AC Power Common Mode Choke Line Filter Inductor with Frame Core (2.3A, 10mH)

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	FCC23H-103230-5

お支払配送条件:

最小注文数量:	1000
価格:	0.45-0.65
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

FCC23H-103230-5

作業頻度

高頻度

巻き込みの構造

シングルコイル

操作の性質

窒息コイル

マグネタイザーの構造

フェライトコイル

適用範囲

窒息

パッケージの形

電源コイル

ブランド

イクプ

インダクターの値

変形インダクタ

OEM/ODM

顧客からの問い合わせによると

ボビン

独立した模具開口

輸送パッケージ

カートン

仕様

HWL ((mm): 14.0*24.8*265

商標

IKP

原産地

中国

HSコード

85045000

生産能力

10000個/週

製品説明

AC電源常規モードフレームコア (2.3A, 10mH) のストックラインフィルターインダクタ

フレームコア電源線窒息は,例外的な共通モード抑制と例外的な流れる誘導力を提供し,差異モードノイズを抑制します.,FCCシリーズは2つの別々のコンポーネントの特徴を1つに組み合わせています.それらはサイズがコンパクトで,最小のボード面積を使用し,垂直のいずれかの構成で提供されています.低プロフィールアプリケーションのための水平配置LED照明,電子弾圧器,スイッチモード電源でよく使用されています.

特徴:
•コアサイズ:FC2319

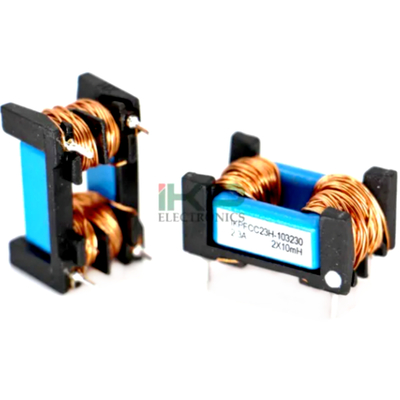

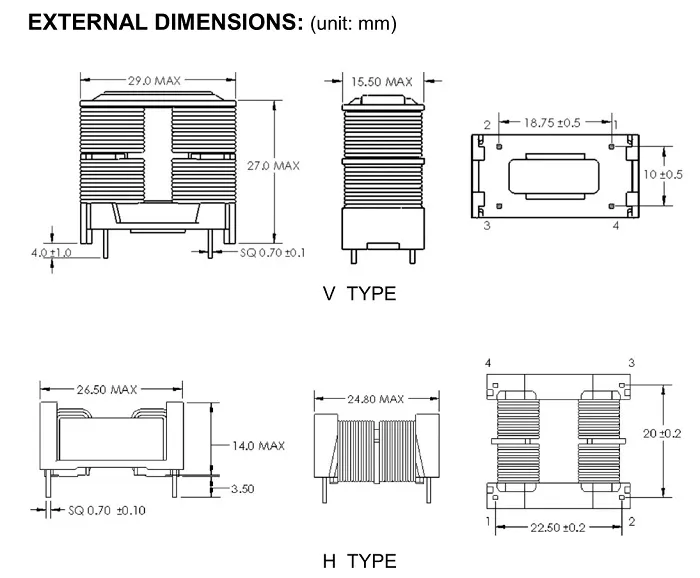

•形:垂直,水平
•電流:0.7~2.3A
断熱電圧: 1500VAC,2S (ライン・ライン)
定数電圧: 250VAC 最大 40°C について
•低抵抗の高い誘導性
•電流補償のダブルストッキング,フレーム構造の閉ざされた磁気回路
•優れた差異モード抑制,高いパルス管理能力
•設計はEN 60938-2 (VDE 0565-2) に準拠し,RoHS対応

応用:
•ランプ用電子弾圧器
消費電子機器のための高出力スイッチモード電源 AC電源常規モードフレームコア (2.3A, 10mH) のストックラインフィルターインダクタ

部分番号	定位電流 (A) マックス	誘導力 (mH) MIN	DCR (mΩ) TYP
FCC23H-103230	2.3	10	188
FCC23H-153190	1.9	15	279
FCC23H-273140	1.4	27	440
FCC23H-393120	1.2	39	696
FCC23H-473110	1.1	47	804
FCC23H-683090	0.9	68	1100
FCC23H-104070	0.7	100	1810
FCC23V-103230	2.3	10	188
FCC23V-153190	1.9	15	279
FCC23V-273140	1.4	27	440
FCC23V-393120	1.2	39	696
FCC23V-473110	1.1	47	804
FCC23V-683090	0.9	68	1100
FCC23V-104070	0.7	100	1810
