Name: ナノ結晶コアEMCコモンモードフィルターインダクタを噴射する
Brand: IKP Electronics Co., Ltd.
SKU: LM-TR100500-007R-1
Price: 0.02 USD
Availability: InStock

ホーム製品コモンモードチョーク

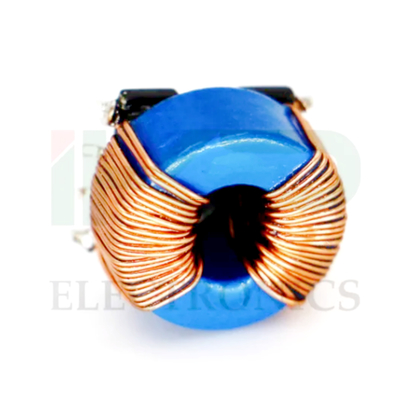

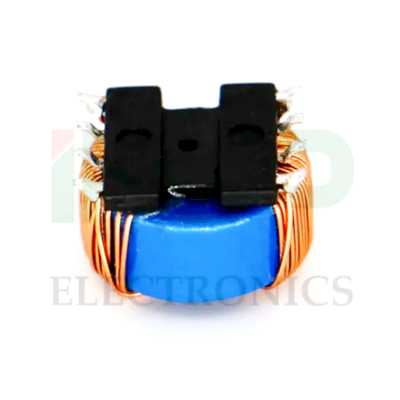

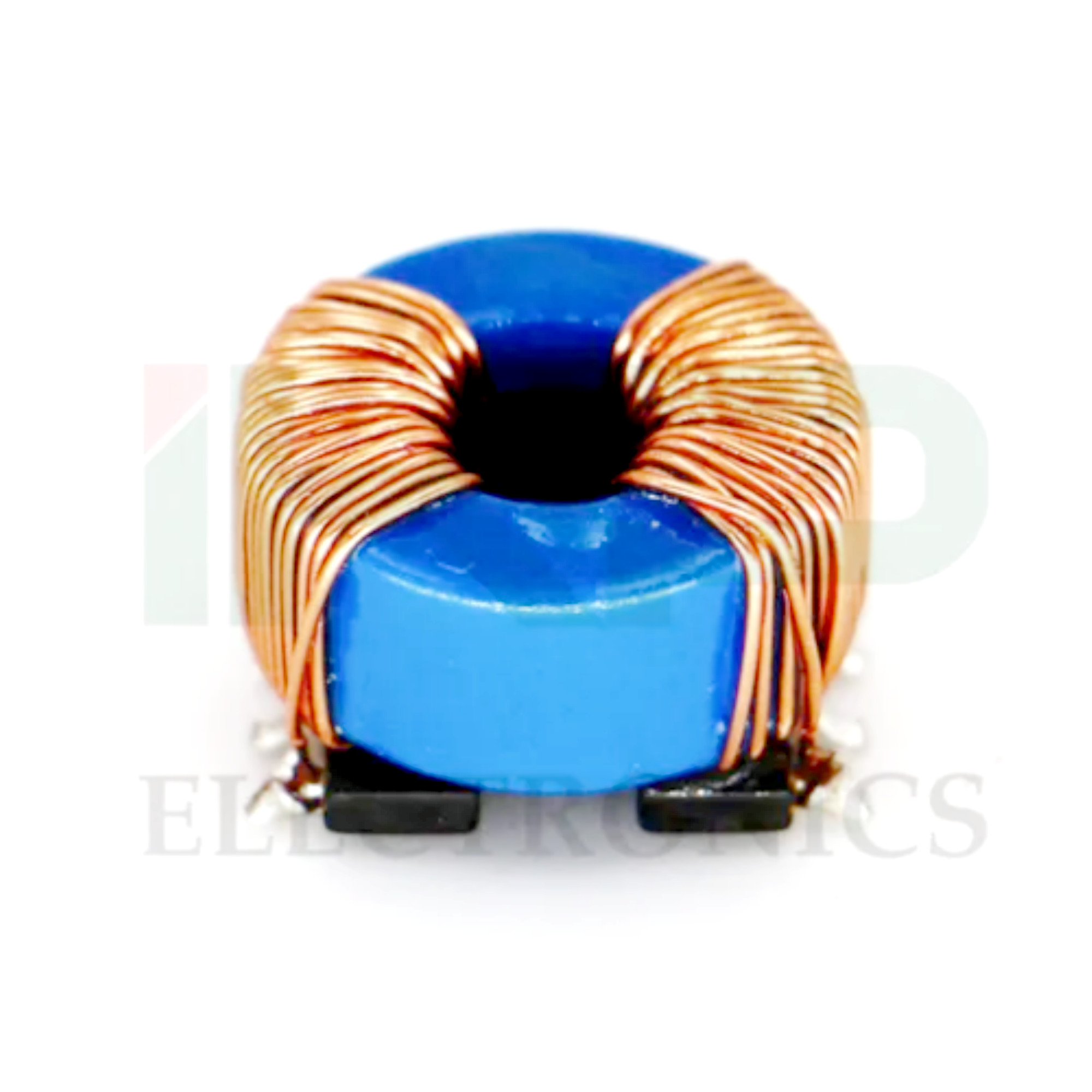

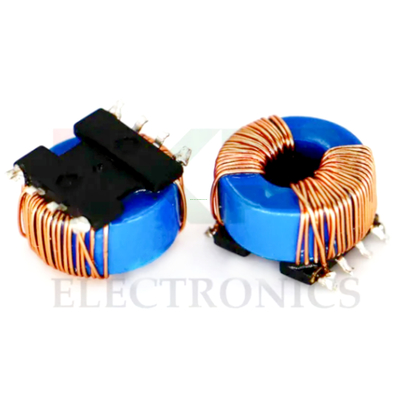

ナノ結晶コアEMCコモンモードフィルターインダクタを噴射する

Spraying Nanocrystalline Core EMC Common Mode Filter Inductors

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	LM-TR100500-007R-1

お支払配送条件:

最小注文数量:	1000
価格:	0.02-0.19
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

LM-TR100500-007R-1

作業頻度

高頻度

巻き込みの構造

CMC

操作の性質

窒息コイル

マグネタイザーの構造

鉄コアコイル

適用範囲

窒息

パッケージの形

電源コイル

ブランド

イクプ

インダクターの値

変形インダクタ

輸送パッケージ

カートン

仕様

ナノ結晶核を噴霧する

商標

IKP

原産地

中国

HSコード

8504319000

生産能力

20000個/日

製品説明

特徴:
1高い初期透気性と高いAL値
2.高効率の挿入損失,フィルタリングノイズ削減効果はより良い
3.異なる周波数帯の挿入損失に応じて,初期透通性を調整する必要があります.μ0,μ0 20000から160000までの変数比率範囲
4.優れた温度安定性
5.小体積,軽量,スプレー処理に使用され,磁気コアのサイズを減らすのにより効果的です

適用:
周波数トランスフォーマー切り替える電源,UPSの連続電源,パルス溶接機電気自動車の充電台電源変換機,風力発電機,様々なトランスミッション装置インバーターエアコン

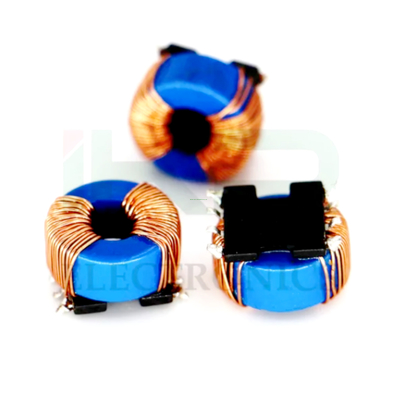

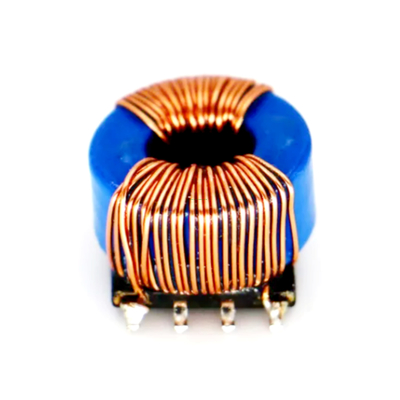

ナノ結晶コアEMCコモンモードフィルターインダクタを噴射する

物理的および電気的性能パラメータ:

中核の大きさ (mm) ID×過剰摂取×H	サイズ			イーフェ (cm)	AFe (cm)2)	AL		保護
中核の大きさ (mm) ID×過剰摂取×H	ID	過剰摂取	H	イーフェ (cm)	AFe (cm)2)	10K 名目	100K 名目	保護
4.5×7.2×3.0	3.5	8.0	4.5	1.81	0.03	12	- そうだ	外殻
6.5×9.8×4.5	5.1	11.2	5.7	2.56	0.06	22	5	外殻
6.510×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×5 ×10×50	5.1	11.2	6.5	2.59	0.07	24	- そうだ	外殻
8.012 × 4 について5	6.5	13.5	6.5	3.14	0.07	25	- そうだ	外殻
1014 × 5 について0	8.5	15.5	10	4.08	0.19	40	- そうだ	外殻
10×16 ×8	8.5	17.2	10.3	5.03	0.25	45	- そうだ	噴霧する
12×20×8	10	22.3	10.3	5.03	0.25	45	- そうだ	外殻
12×20×8	10	22.3	10.3	5.03	0.25	20	9	外殻
12.5×16×6	>=107	<=178	<=8	4.48	0.08	16	5.3	噴霧する
16×26 ×10	14.0	27.5	12.5	6.6	0.39	65	15	外殻
16.5×21×12	14.6	22.8	15	5.89	0.21	- そうだ	7.5	外殻
18×28×15	16	30.2	17.6	7.23	0.59	60	- そうだ	外殻
20×25×10	18	27.8	12.7	7.07	0.2	30	7	外殻
20×30×15	17.8	33.1	17.5	7.85	0.59	70	- そうだ	外殻
20×32×10	17.8	34.0	12.5	8.17	0.47	45	- そうだ	外殻
25×40×10	22.5	42.5	13	10.21	0.59	50	- そうだ	外殻
25×40×15	21.9	43.2	18.9	10.21	0.88	70	- そうだ	外殻
32×40×15	29.2	44.3	18.6	11.31	0.47	45	7	外殻
32×40×15	>=285	<=435	<=178	11.31	0.47	14	7.2	噴霧する
32×50×15	29	53.2	18.2	12.88	1.05	60	- そうだ	外殻
32×50×20	29.5	53.2	23.5	12.88	1.40	80	- そうだ	外殻
40×50×20	>=365	<=53 でした5	<=22 でした8	14.14	0.78	30	10	噴霧する
40×50×25	36.2	53.4	28.3	14.14	0.98	62	12	外殻
40×60×20	37	63	24	15.71	1.56	70	- そうだ	外殻
40×64×20	37	67	24	16.34	1.87	80	- そうだ	噴霧する
50×65×25	47	68	29	18.06	1.46	60	18	外殻
50×80×20	47	84	24	20.42	2.34	80	- そうだ	外殻
70×120×30	65.5	125.1	36.1	29.85	5.85	150	- そうだ	外殻
80×100×20	103.6	76	23.7	28.27	1.56	45	13	外殻
90×125×25	85.4	129.5	30	33.77	3.41	90	- そうだ	外殻
100×130 ×25	>=95	<=1345	<=285	36.13	2.93	75	- そうだ	外殻
130×160×30	>=125	<=165	<=335	45.55	3.51	70	- そうだ	噴霧する
190×220×30	184	227.5	35.7	64.4	3.51	50	13	外殻
