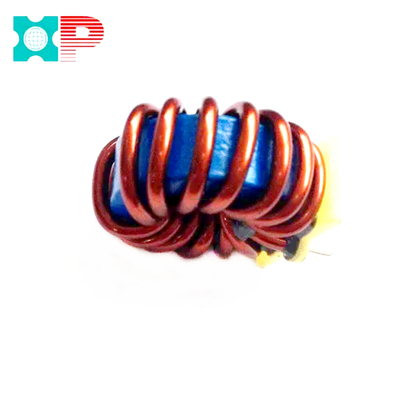

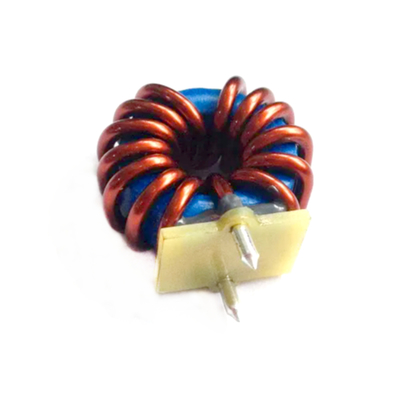

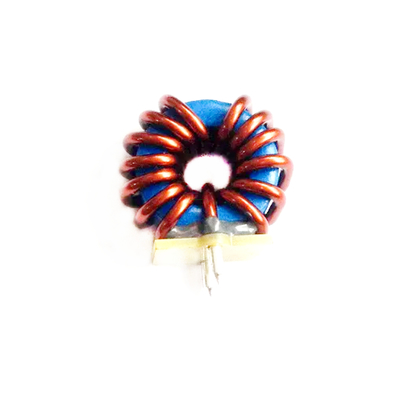

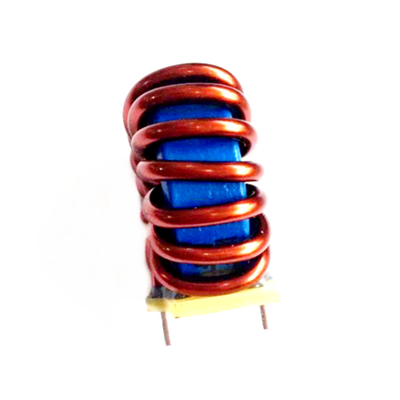

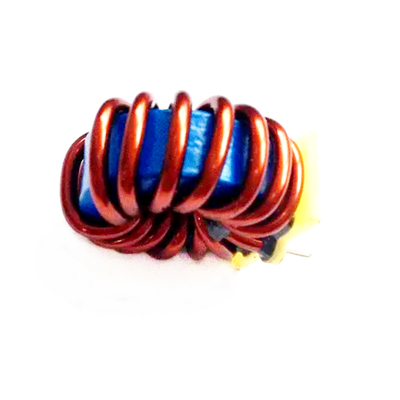

10A 20mh ナノ結晶 共通モード 窒息コイルインダクタ
商品の詳細:
| 起源の場所: |
中国 |
| ブランド名: |
IKP |
| 証明: |
CE/UL/REACH/ROHS |
| モデル番号: |
IKP-CMC2014-20MH |
お支払配送条件:
| 最小注文数量: |
1000 |
| 価格: |
0.34-0.50 |
| パッケージの詳細: |
カートン |
| 受渡し時間: |
10〜15日 |
| 支払条件: |
L/C,T/T |
| 供給の能力: |
100,000/週 |
接触
詳細製品概要
製品説明
電気特性 (温度: 25 ± 50cm,RH: 65 ± 1RH)
1) 誘導力 (10kHz 0.05V): L2-7 = L3-6 = 6.8mh +50%/-30%
2) 抵抗: DCR2-7 = DCR3-6=250mΩ 最大
3) ハイポット: N1からN2: 1500V AC,3mA,60s

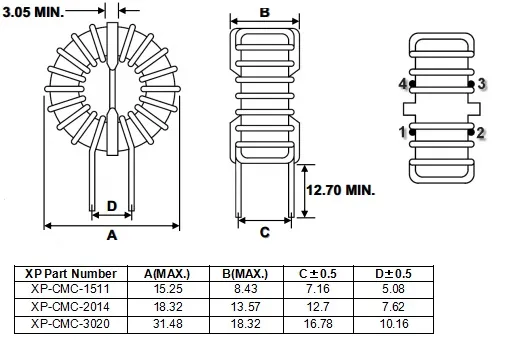

材料リスト:
1 コア: T14x9x5 TS10 TDG または EQU
2 電線:UEWポリウレタン 130C 電気ケーブル Co Ltd,E85640
3 PCB: FR-4 1.5×9×5
4 ケース
5 エポキシ: 6020H 井戸電子材料 Co Ltd,E2296335
| 部分番号 |
誘導力 (mH) @ 1KHz |
IDC (A) マックス |
DCR マックス |
線直径 (Φ) mm |
| IKP-CMC1508-0.625MH |
0.625 |
1 |
0.04 |
0.41 |
| IKP-CMC1508-0.1MH |
0.1 |
1 |
0.06 |
0.41 |
| IKP-CMC1508-0.225MH |
0.225 |
1 |
0.07 |
0.41 |
| IKP-CMC1508-0.4MH |
0.4 |
1 |
0.1 |
0.41 |
| IKP-CMC1508-0.625MH |
0.625 |
1 |
0.125 |
0.41 |
| IKP-CMC-1508-0.9MH |
0.9 |
2 |
0.03 |
0.51 |
| IKP-CMC1508-1.225MH |
1.225 |
2 |
0.04 |
0.51 |
| IKP-CMC1508-1.6MH |
1.6 |
2 |
0.06 |
0.51 |
| IKP-CMC1508-2.0MH |
2.0 |
2 |
0.075 |
0.51 |
| IKP-CMC1508-2.5MH |
2.5 |
3 |
0.02 |
0.58 |
| IKP-CMC1508-3.0MH |
3.0 |
3 |
0.03 |
0.58 |
| IKP-CMC1813-0.85MH |
0.85 |
2 |
0.05 |
0.58 |
| IKP-CMC1813-0.62MH |
0.62 |
2 |
0.075 |
0.58 |
| IKP-CMC1813-0.1MH |
0.1 |
2 |
0.085 |
0.58 |
| IKP-CMC1813-0.22MH |
0.22 |
2 |
0.11 |
0.58 |
| IKP-CMC1813-0.4MH |
0.4 |
2 |
0.2 |
0.58 |
| IKP-CMC1813-0.62MH |
0.625 |
5 |
0.035 |
0.58 |
| IKP-CMC3118-0.05MH |
0.055 |
5 |
0.04 |
0.76 |
| IKP-CMC3118-0.22MH |
0.22 |
4 |
0.046 |
0.76 |
| IKP-CMC3118-0.49MH |
0.495 |
4 |
0.06 |
0.76 |
| IKP-CMC3118-0.88MH |
0.88 |
2 |
0.2 |
0.58 |
| IKP-CMC3118-1.37MH |
1.375 |
4 |
0.13 |
0.76 |
| IKP-CMC3118-1.98MH |
1.98 |
5 |
0.072 |
0.91 |
| IKP-CMC3118-2.69MH |
2.695 |
10 |
0.02 |
1.17 |
