Name: 一般モード ストックコイル ベース付き電源誘導器
Brand: IKP Electronics Co., Ltd.
SKU: IKP-CMC1517-3MH
Price: 0.34 USD
Availability: InStock

ホーム製品コモンモードチョーク

一般モードストックコイルベース付き電源誘導器

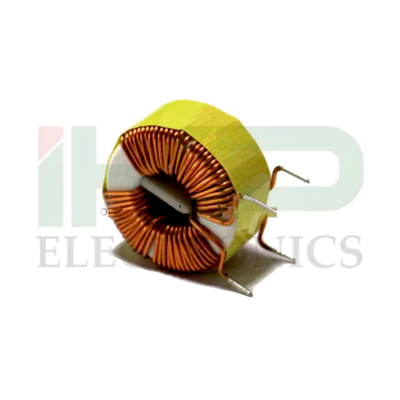

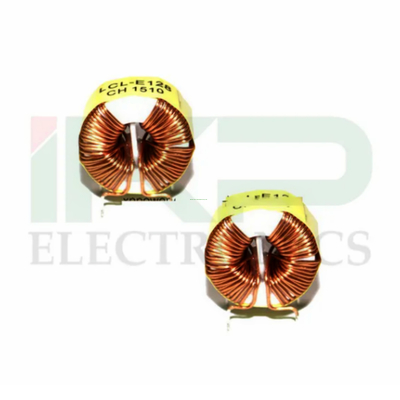

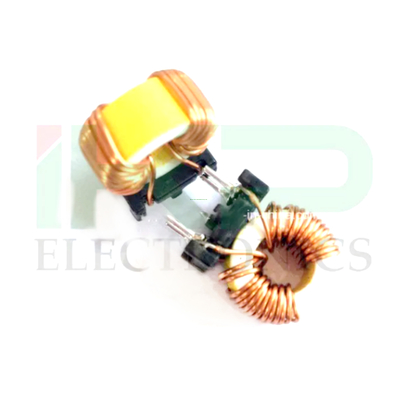

Common Mode Choke Coil Power Inductor with Base

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-CMC1517-3MH

お支払配送条件:

最小注文数量:	1000
価格:	0.34-0.50
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

IKP-CMC1517-3MH

作業頻度

高頻度

巻き込みの構造

多層コイル

操作の性質

窒息コイル

マグネタイザーの構造

フェライトコイル

適用範囲

高頻度

パッケージの形

イクプ

ブランド

OEM

インダクターの値

変形インダクタ

コア

フェライトコア

輸送パッケージ

カートン/チューブ

仕様

ローズ,ISO9001

商標

IKP

原産地

河合市アンヒ

HSコード

85045000

生産能力

50, 000 PCS/週

梱包と配送

パッケージのサイズ

37.00cm * 26.00cm * 21.00cm

パッケージの総重量

10.000kg

製品説明

電気特性 (温度: 25 ± 50cm,RH: 65 ± 1RH)
1) 誘導力 (10kHz 0.05V): L2-7 = L3-6 = 6.8mh +50%/-30%
2) 抵抗: DCR2-7 = DCR3-6=250mΩ 最大
3) ハイポット: N1からN2: 1500V AC,3mA,60s

材料リスト:
1 コア: T14x9x5 TS10 TDG または EQU
2 電線:UEWポリウレタン 130C 電気ケーブル Co Ltd,E85640
3 PCB: FR-4 1.5×9×5
4 ケース
5 エポキシ: 6020H 井戸電子材料 Co Ltd,E2296335

部分番号	誘導力 (mH) @ 1KHz	IDC (A) マックス	DCR マックス	線直径 (Φ) mm
CMC1508-0.625MH	0.625	1	0.04	0.41
CMC1508-0.1MH	0.1	1	0.06	0.41
CMC1508-0.225MH	0.225	1	0.07	0.41
CMC1508-0.4MH	0.4	1	0.1	0.41
CMC1508-0.625MH	0.625	1	0.125	0.41
CMC-1508-0.9MH	0.9	2	0.03	0.51
CMC1508-1.225MH	1.225	2	0.04	0.51
CMC1508-1.6MH	1.6	2	0.06	0.51
CMC1508-2.0MH	2.0	2	0.075	0.51
CMC1508-2.5MH	2.5	3	0.02	0.58
CMC1508-3.0MH	3.0	3	0.03	0.58
CMC1813-0.85MH	0.85	2	0.05	0.58
CMC1813-0.62MH	0.62	2	0.075	0.58
CMC1813-0.1MH	0.1	2	0.085	0.58
CMC1813-0.22MH	0.22	2	0.11	0.58
CMC1813-0.4MH	0.4	2	0.2	0.58
CMC1813-0.62MH	0.625	5	0.035	0.58
CMC3118-0.05MH	0.055	5	0.04	0.76
CMC3118-0.22MH	0.22	4	0.046	0.76
CMC3118-0.49MH	0.495	4	0.06	0.76
CMC3118-0.88MH	0.88	2	0.2	0.58
CMC3118-1.37MH	1.375	4	0.13	0.76
CMC3118-1.98MH	1.98	5	0.072	0.91
