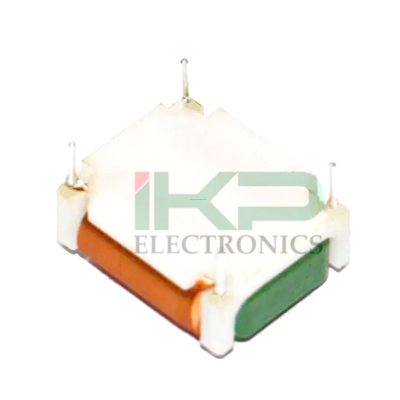

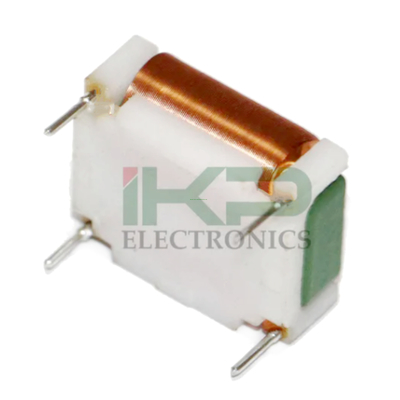

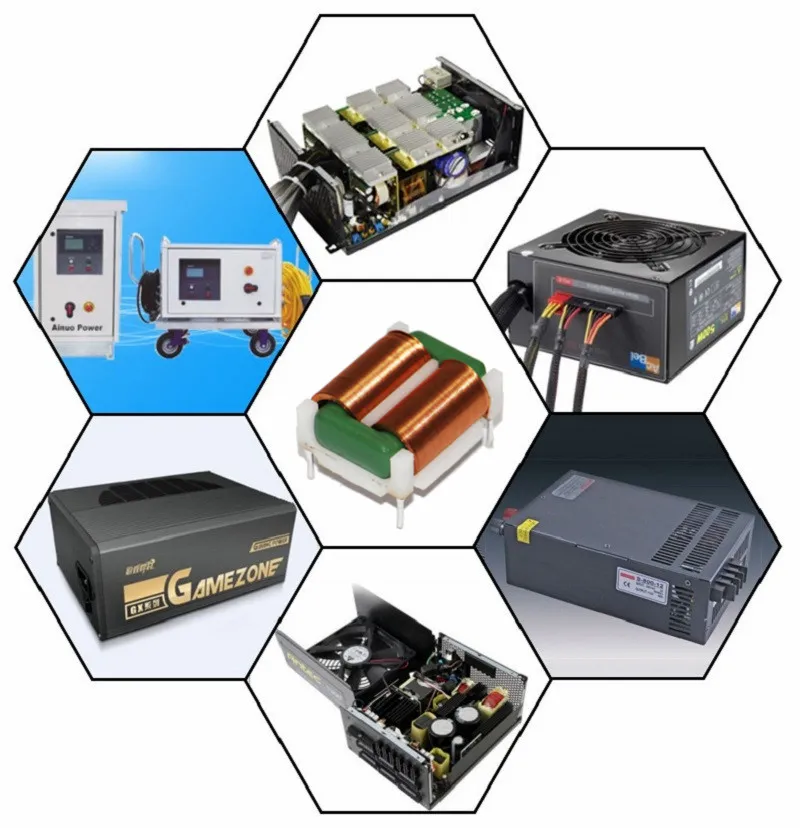

垂直/水平高電流平面ワイヤローリング共通モードフィルターインダクタ (SQ/UC2418シリーズ)

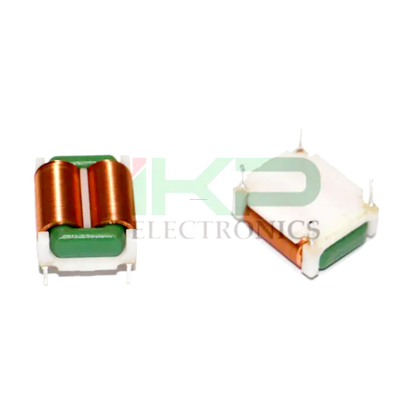

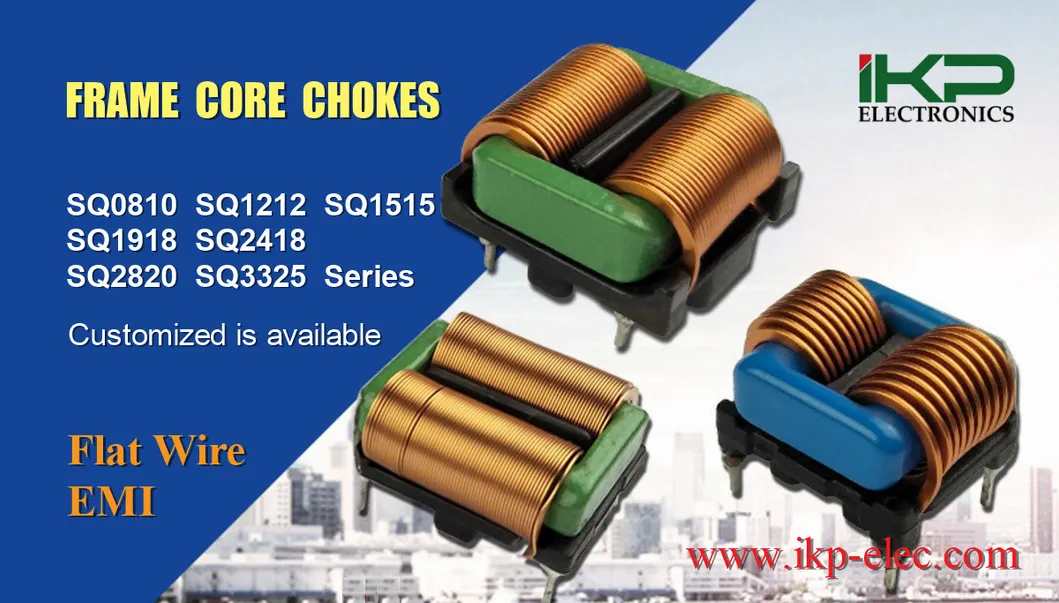

Vertical/Horizontal High Current Flat Wire Winding Common Mode Filter Inductors (SQ/UC2418 Series)

商品の詳細:

起源の場所:	中国
ブランド名:	IKP
証明:	CE/UL/REACH/ROHS
モデル番号:	IKP-LF-CMC-SQ2418シリーズ

お支払配送条件:

最小注文数量:	1000
価格:	0.16-0.22
パッケージの詳細:	カートン
受渡し時間:	10〜15日
支払条件:	L/C,T/T
供給の能力:	100,000/週

接触

詳細製品概要

基本情報

モデルNO

IKP-LF-CMC-SQ2418シリーズ

作業頻度

高頻度

巻き込みの構造

平面ワイヤの垂直巻き込み

操作の性質

窒息コイル

マグネタイザーの構造

フェライトコイル

適用範囲

EMI/EMC

パッケージの形

垂直/水平

ブランド

イクプ

インダクターの値

変形インダクタ

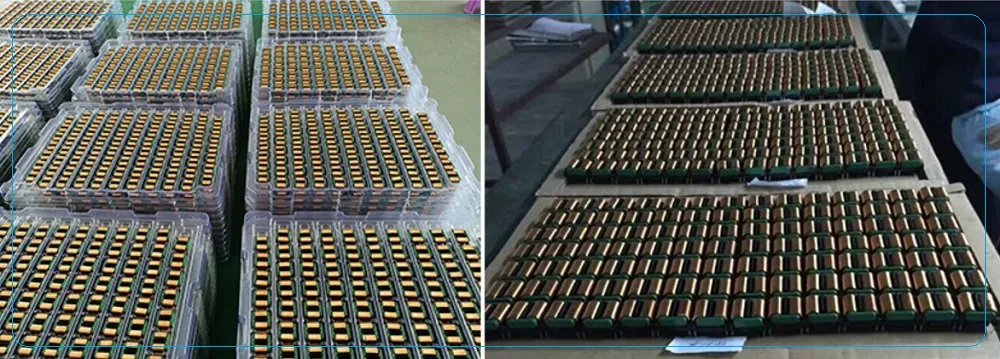

輸送パッケージ

カートンとトレイ

仕様

SQ2418シリーズ

商標

IKP

原産地

中国

HSコード

85045000

生産能力

10000個/日

製品説明

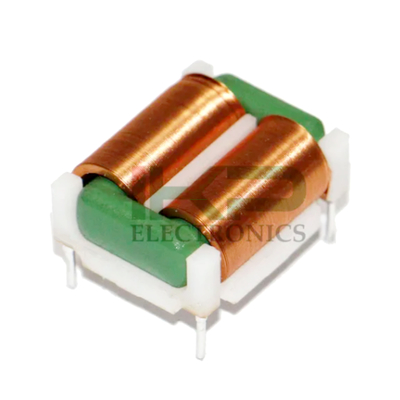

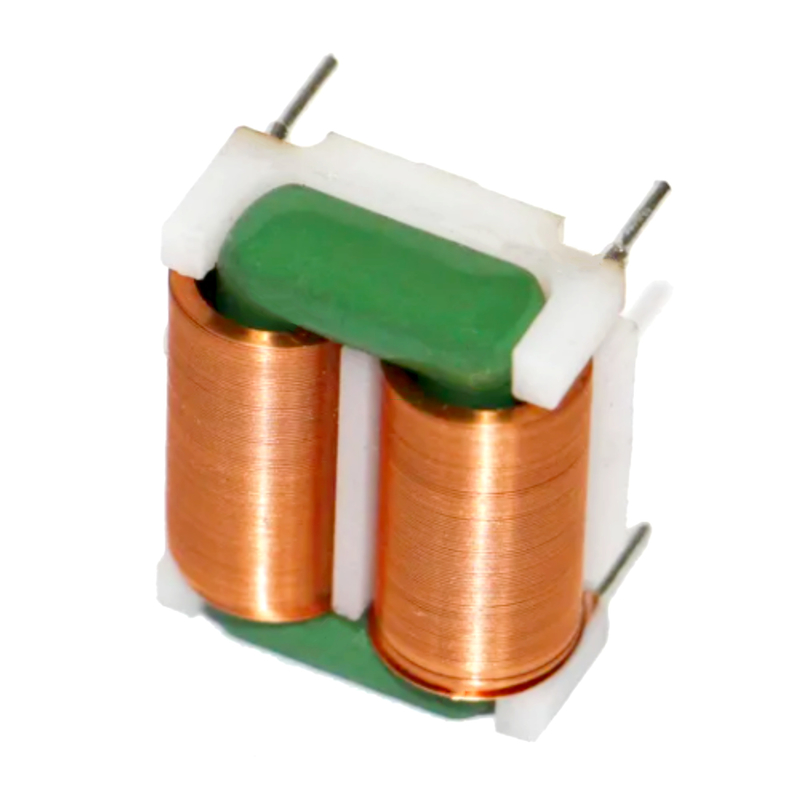

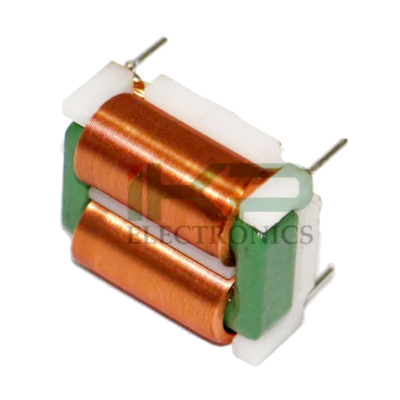

垂直/水平高電流平面ワイヤローリング共通モードフィルターインダクタ (SQ/UC2418シリーズ)

製品の特徴と特徴:
*大きな平らなワイヤの巻き込みプロセス
*小容量,大電流
*単位電流密度は,丸い銅線の1.3倍以上である
*低DC抵抗,小さな分散容量
消えるのは簡単だ
*優れたEMI効果と安定性
*全自動機械で生産され,高効率で安定した品質
*良い保温強度と長い使用寿命
*垂直または水平,カスタマイズされている

電気パラメータ:
*フラットワイヤの仕様:幅1.0-2.0mm,厚さ0.1-0.5mm
*名電圧 (v): 85から265AC,50/60Hz
*回転比:N1:N2=1:1
*隔熱抵抗:500DCで100mΩ MIN
*試験周波数応答:10kHz 100mV
*動作温度範囲: -40oC+150までoC
*気温上昇: 50oCマックス
* 9-30MHz の共通モードの干渉信号を吸収するために使用されます
* 9-30MHz帯の共通モード信号と差分モード信号を吸収するために使用されます

垂直/水平高電流平面ワイヤローリング共通モードフィルターインダクタ (SQ/UC2418シリーズ)

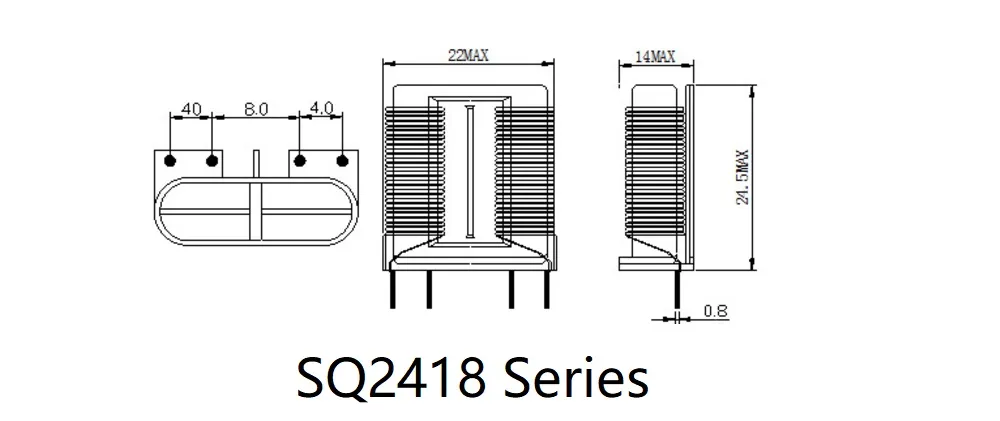

一般的な製品仕様:

仕様	誘導力ミニ 1KHZ 0.25V	尺寸 (mm MAX)									電流 (A)	パワー (W)
		W	D	H	L について	E について	1# ベース		2#ベース		マックス	マックス
		W	D	H	L について	E について	PIN 1	PIN 2	PIN 1	PIN 2	マックス	マックス
SQ1515V15	>15mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515V20	>20mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515V25	>25mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515H15	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515H20	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515H25	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615V15	>15mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615V20	>20mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615V25	>25mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615H15	>15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615H20	>20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615H25	>25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918V12	>12mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918V20	>20mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918V30	>30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918H12	>12mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918H20	>20mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918H30	>30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418V12	>12mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418V20	>20mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418V30	>30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418H12	>12mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418H20	>20mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418H30	>30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724V07	>7mH	18	30	38	4	0.8	4 ピン		-	-	3.5	280
SQ2724V15	>15mH	18	30	38	4	0.8	4 ピン		-	-	2.5	280
SQ2724V20	>20mH	18	30	38	4	0.8	4 ピン		-	-	1.8	280
SQ2724H07	>7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724H15	>15mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724H20	>20mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820V07	>7mH	16	30	38	4	0.8	4 ピン		-	-	2.0	300
SQ2820V20	>20mH	16	30	38	4	0.8	4 ピン		-	-	2.5	300
SQ2820V30	>30mH	16	30	38	4	0.8	4 ピン		-	-	5.0	300
SQ2820H07	>7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820H20	>20mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820H30	>30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3126V081	>8mH	22	34	38	4	0.9	18	16	-	-	8.0	400
SQ3126V082	>8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3126V10	>10mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3126V25	>25mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126H081	>8mH	28	35	18	4	1.0	20	16.8	-	-	8.0	400
SQ3126H082	>8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126H10	>10mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126H25	>25mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391V12	>12mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391H12	>12mH	28	45	16	4	1.0	39	21	-	-	7	600

*カスタマイズされている.

垂直/水平高電流平面ワイヤローリング共通モードフィルターインダクタ (SQ/UC2418シリーズ)

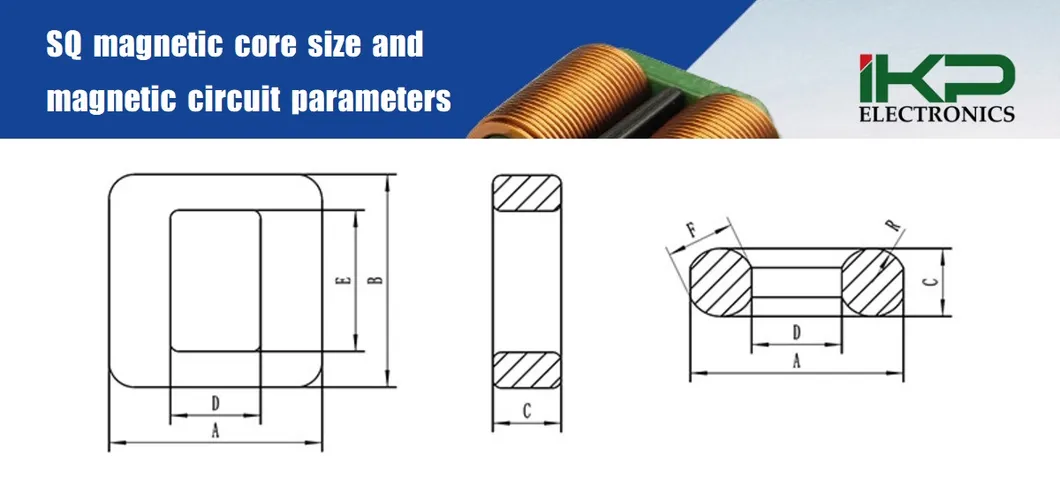

SQ 磁気コアサイズと磁気回路パラメータ:

マグネットコア仕様	マグネットコアの大きさ (噴霧後)							磁気経路パラメータ
マグネットコア仕様	A について	B について	C について	D	E について	F について	R	ラング	エー (mm2)	Ve ((mm3)	C1 (mm-1)
平方根12.5×12.5×4です8	120.8±04	120.8±04	5.2±03	5.2±03	8±03	4.8	2.13	42.79	13.53	579.12	3.16
SQ13×17.5×5	13.4±04	17.9±04	5.4±03	4.2±03	12.9±03	5.1	2.45	51.44	15.26	784.82	3.37
SQ13.5×21.6×5	13.9±04	22±04	5.3±03	4.1±03	15.6±03	5.3	2.7	55.60	15.90	874.50	3.50
SQ15×15×5	15.5±04	15.5±04	5.3±03	50.8±03	10.9±03	5.3	2.65	48.98	14.48	709.22	3.38
SQ15.5×18.6×5	16±0で4	19±0 だった4	6.3±03	4.5±03	130.8±03	6.5	3.4	53.20	15.34	816.09	3.47
SQ16.3×15.5×6	16.6±04	150.8±04	6±03	5.2±03	10.5±03	6.3	3.3	49.97	20.85	1041.86	2.40
SQ17×20.6×6	17.3±05	20.9±05	6.3±03	5.7±03	14±0 でした4	6.3	3.15	64.39	25.23	1624.80	2.55
SQ17.5×24×6	170.8±05	24.5±05	6.3±03	6.2±03	18.9±04	6.3	3.15	68.80	22.22	1529.08	3.10
SQ18.3×19.5×6	18.6±05	190.8±05	6.3±03	7.2±03	13.3±03	6.3	3.3	64.11	23.62	1514.10	2.71
SQ18.3×20.8×6	18.6±05	20.9±05	6.3±03	7.4±03	14.5±04	6.3	2.9	65.86	23.46	1545.21	2.81
SQ18.6×15.6×6です. これは,SQ18.6×15.6×6です.8	19±0 だった4	16±0で4	6.6±03	6.0±03	13±0で3	7	3.55	51.26	22.65	1161.11	2.26
平方根20×22.5×6です8	20±05	220.8±05	6.6±03	7.4±03	15.2±04	6.9	3.6	72.10	30.20	2177.01	2.39
SQ20×29×6です. これはSQ20×29×6です.3	20.3±05	29.3±05	6.6±03	7.7±03	22.2±04	7	3.55	83.90	31.46	2639.81	2.67
SQ26×31×9	26.3±05	310.8±06	9.3±04	9.7±04	22.7±04	9.3	4.65	96.56	54.21	5234.96	1.78
