| 起源の場所: | 中国 |
| ブランド名: | IKP |
| モデル番号: | IKP-CMC-2022-8 |
| 最小注文数量: | 200PCS |
|---|---|
| 価格: | 2.52USD |
| パッケージの詳細: | カートン |
| 受渡し時間: | 5~15 営業日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 10,000PCS/週 |

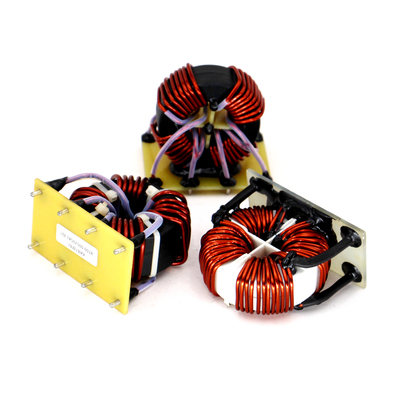

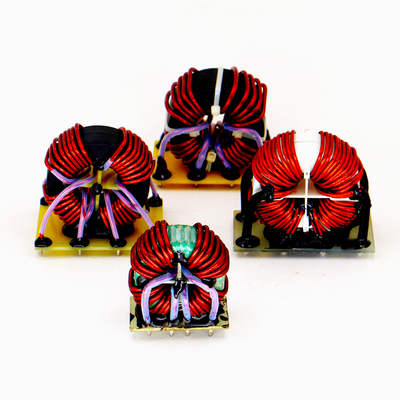

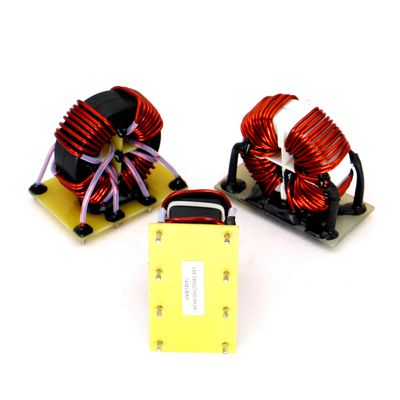

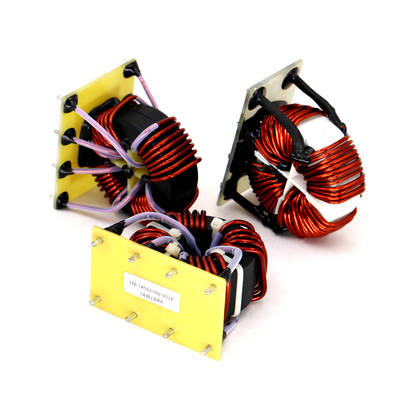

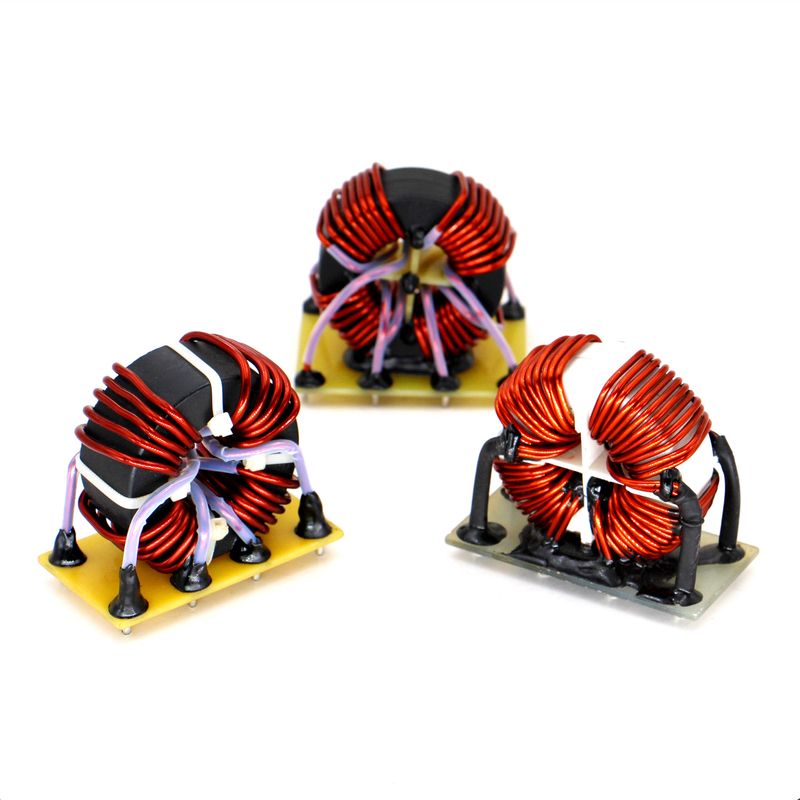

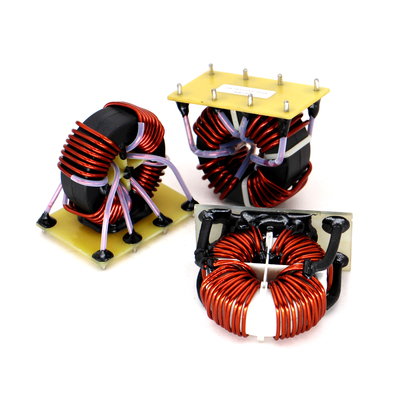

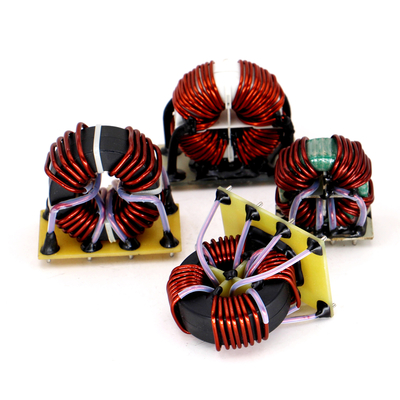

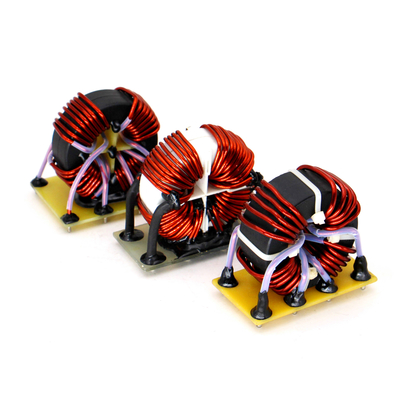

特徴と応用
▪ 互い を 結びつける 最小 の 容量 を 確保 する ため に 区切ら れ た 巻き込み
■ 幅広く の 周波数帯 で 最も 高い 共通 モード 阻害 を 得る ため の 単層 の 巻き込み
▪ ローリング を 保護 する ため に ナイロン の 蓋 に 刺さ れ て いる か
■ スペイサーはUL,CSA,IEC準拠のために1-3mmのクリープ距離を提供します
▪ 使用 さ れ て いる 材料 すべて は UL94-VO 認証 を 取得 し て いる
▪ 動作 温度:-40oC+105までoC50Hzから500KHzに適しています
▪ 垂直 や水平 の 固定 に でき ます
■ 電源線のフィルタリング,スイッチモード電源のEMI/REIを含むアプリケーション
■ PCB の 組み立て を 容易 に する ため に,垂直 の ヘッダー 固定 式 で 入手 でき ます
▪ FR-4 板 の 設置 が 簡単 振動 に 耐える 性能
電気特性:
ヘッダーマウント トロイド式 共通モード ライン ストック
| 部分NO #TOD-L-I(A) |
誘導力 | マックス・D.C 抵抗力 |
流動 格付け |

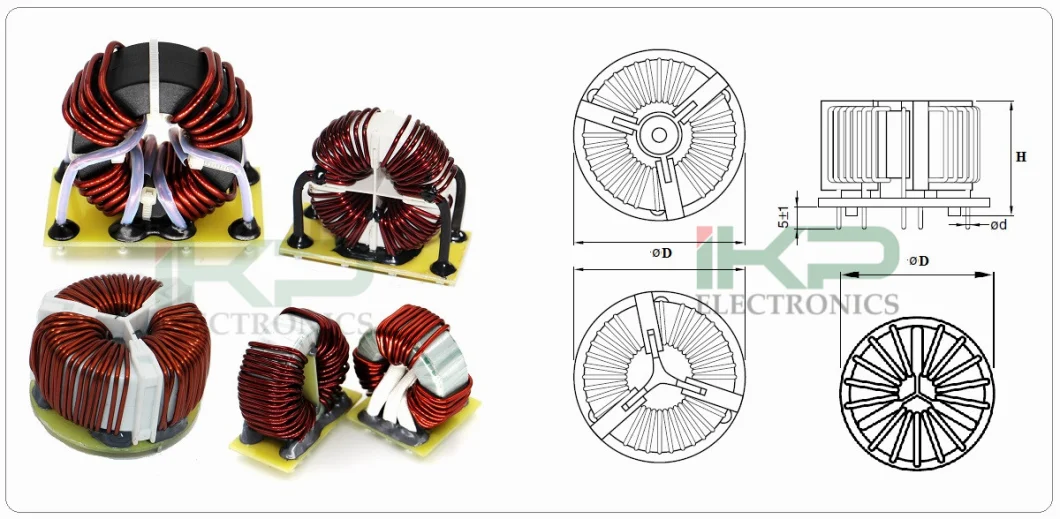

マウント | 尺寸 (mm) コイルサイズコード A×B について×C について |
| #T310-280-13 | 0.280mH | 2.9ミリオーム | 13A | 横軸 | 38×38×19 |
| #T250-425-8 | 0.425mH | 4.26ミリオーム | 8A | 垂直 | 32×30×21 |
| #T310-580-13 | 0.580mH | 10ミリオム | 13A | 垂直 | 38×38×18 |
| #T250-1000-8 | 1.000mH | 0.02オム | 8A | 垂直 | 30×28×13 |
| #T220-1000-32 | 1.000mH | 15.3ミリオーム | 3.2A | 垂直 | 26×26×17 |
| #T220-1500-2 | 1.500mH | 18.0ミリオーム | 3.2A | 垂直 | 26×26×18 |
| #T220-1800-5 | 1.800mH | 0.05オム | 5A | 横軸 | 26×28×18 |
| #T220-2200-5 | 2.200mH | 0.04オム | 5A | 垂直 | 26×26×19 |
| #T250-3500-1 について5 | 3.500mH | 80.0ミリオーム | 1.5A | 横軸 | 30×32×16 |
| #T250-3700-4 | 3.700mH | 0.007オム | 4A | 垂直 | 30×32×17 |
| #T310-7200-25 | 7.200mH | 93.0ミリオーム | 2.5A | 横軸 | 38×40×18 |
| #T310-11000-15 | 11.000mH | 184.0ミリオーム | 1.5A | 垂直 | 40×40×19 |
低プロフィール 小型 共通モード 窒息
| 部分NO #TOD-L-I(A) |
誘導力 | マックス・D.C 抵抗力 |
DC電流 格付け |
マウント | 尺寸 (mm) コイルサイズコード A×B について×C について |
| #T220-1180-75 | 1.180mH | 12.5ミリオム | 7.5アンプ | 横軸 | 26×28×20 |
| #T220-65-235 | 65.000μH | 0.9ミリオム | 23.5アンプ | 垂直 | 26×26×18 |
| #T220-100-19 | 100.000μH | 1.3ミリオーム | 19アンパール | 垂直 | 28×26×18 |
| #T220-180-15 | 180.000μH | 2.5ミリオム | 15アンプ | 垂直 | 26×26×20 |
| #T220-470-12 | 470.000μH | 4.0ミリオム | 12アンパール | 垂直 | 28×26×18 |
| #T220-880-9 | 880.000μH | 6.5ミリオム | 9アンパール | 横軸 | 28×30×20 |
高電流の通用モードのラインストローク
| 部分NO #TOD-L-I(A) |
誘導力 | マックス・D.C 抵抗力 |
流動 格付け |
マウント | 尺寸 (mm) コイルサイズコード A×B について×C について |
| #T310-100-30 | 0.100mH | 3.0ミリオム | 30アンプ | 横軸 | 38×40×18 |
| #T310-100-30A | 0.100mH | 3.0ミリオム | 30アンプ | 垂直 | 36×36×15 |
| #T310-150-20 | 0.150mH | 3.4ミリオム | 20 アモプス | 横軸 | 36×36×16 |
| #T310-150-20A | 0.150mH | 3.4ミリオム | 20 アモプス | 垂直 | 38×38×18 |
| #T310-150-30 | 0.150mH | 3.5ミリオム | 30アンプ | 垂直 | 38×38×19 |
| #T250-200-15 | 0.200mH | 5ミリオム | 15アンプ | 横軸 | 30×28×15 |
| #T310-200-18 | 0.200mH | 5ミリオム | 18アンパール | 横軸 | 36×36×16 |
| #T310-200-15A | 0.200mH | 5ミリオム | 15アンプ | 垂直 | 38×38×18 |
| #T250-200-18 | 0.200mH | 5ミリオム | 18アンパール | 垂直 | 30×28×15 |
| #T250-300-15 | 0.300mH | 7.3ミリオム | 15アンプ | 横軸 | 30×32×18 |
| #T250-300-15A | 0.300mH | 7.3ミリオム | 15アンプ | 垂直 | 30×28×17 |
| #T250-600-9 | 0.600mH | 10ミリオム | 9アンパール | 横軸 | 30×30×18 |
| #T250-600-9 | 0.600mH | 10ミリオム | 9アンパール | 垂直 | 30×28×19 |
*特定の要件でカスタマイズされた部品を設計し,製造することができます
