| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | CC402814 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 6.5-7.5 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |

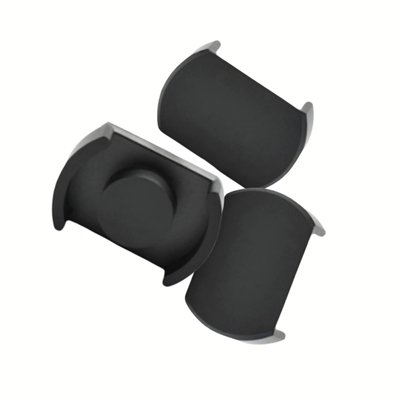

高飽和性磁気誘導強度:C型金属磁性粉末コアは,高飽和性磁性誘導強度を有する.通常,鉄粉末コアは1.5Tまで,高透性型は1.3Tまで到達することができる.外部磁場が低くても磁気インダクション強度と高密度の磁気フルースを達成し,大容量と小型化のための設計ニーズを満たすことができます.
高効率の浸透性C型金属の柔らかい磁性粉末コアの様々なシリーズには高効率的透透性がある.例えば,鉄粉末コアの有効透透性 (μe) は10kHzで約75である.500個程度まで増やすことができます誘導コンポーネントの性能を向上させる.
良い周波数特性: 異なる周波数で動作するときは,C型金属磁性粉末コアの磁性特性は安定しています.いくつかのタイプの金属の柔らかい磁性粉末コアは,100kHz以下で使用されたときに優れた磁気安定性を示します.90 の μe が 100-150 kHz の間で使用するのに適しており,75 の μe が 150-250 kHz の間で使用するのに最適で,60 の μe が 300-500 kHz の間でうまく動作します.500kHz以上の周波数について合金からなる様々な柔らかい磁性粉末コアを使用することが適切で,μeは26以下である.
低損失: 特殊な製造プロセスにより,C型金属磁性粉末コアは損失が低く,設備の効率を向上させエネルギー消費を削減するのに非常に重要です.
良好な温度安定性: 特定の温度範囲内では,C型金属磁性粉末コアの磁性特性はほとんど変化しません.異なる動作温度下でも安定した性能を維持できる.
DCバイアスの安定性: Bs値が高く,損失が少ないC型金属磁性粉末コアは,ACとDCの両方のフィールドが同時に存在する場合も良好な性能を維持することができます.
性能制御可能性生産プロセスと技術条件を制御し,変更することでC型金属磁性粉末コア材料を入手可能で,様々な特殊なアプリケーション要件を満たし,特異な性質を有する.異なるアプリケーションシナリオの満足度を最大化します.
誘導成分: 電源誘導器やフィルター誘導器などの誘導器を製造するために使用され,電子機器のエネルギー貯蔵,フィルタリング,窒息に役割を果たします.
トランスフォーマー: トランスフォーマーの磁気コア材料として,電圧変換とエネルギー伝送を可能にします.
電磁互換性装置: 電気磁気干渉信号の伝播を抑制するためにフェリートビーズやリングなどの電磁気互換性装置の製造に使用される.
センサー: センサーのセンサーとして作用し,磁場信号を電気信号に変換し,物理の大きさを測定し検出します.
ワイヤレス充電装置: ワイヤレス充電システムでは,受信コイルまたは送信コイルのための磁気コアとして機能し,充電効率と送信距離を向上させます.
物理 的 な 尺度
| 部分番号 | 物理的な寸法 (mm) | |||||
| A について | B について | C について | D | E について | F について | |
| CC120802-060-XXX | 11.50±015 | 9.60±015 | 4.50±010 | 7.80±015 | 1.10±016 | 1.95±010 |
| CC181205-060-XXX | 18.40+0/-080 | 14.90+0.5/-0 | 7.60+0/-03 | 12.10+0/-05 | 3.60+0.4/-0 | 5.30+0/-02 |
| CC231506-060-XXX | 23.20±030 | 18.5 MIN | 9.65±015 | 15.00±02 | 3.90±040 | 6.00±040 |
| CC251506-060-XXX | 25.30±071 | 22.4±040 | 8.89±020 | 15.20±030 | 3.76±046 | 5.54±036 |
| CC302011-060-XXX | 30.00±040 | 24.60±040 | 12.40±020 | 20.30±025 | 7.60±020 | 10.50±020 |
| CC302009-060-XXX | 30.00±050 | 25.40±040 | 13.30±020 | 20.30±025 | 6.60±020 | 9.40±020 |
| CC332410-060-XXX | 33.30±040 | 26.80±040 | 13.80±020 | 24.00±030 | 6.5+0.4/-02 | 9.50+0.4/-02 |
| CC332405-060-XXX | 33.20±050 | 26.60±040 | 13.50±020 | 23.70±030 | 3.25±015 | 4.70±015 |
| CC342412-060-XXX | 33.60±040 | 26.8 MIN | 13.80±020 | 24.10±030 | 9.30±025 | 12.30±020 |
| CC402814-060-XXX | 39.80±050 | 33.20±050 | 16.00±025 | 28.30±035 | 9.90±040 | 13.50±040 |
| CC433208-060-XXX | 43.00±050 | 34.9 MIN | 18.20±025 | 32.20±035 | 3.55±040 | 7.60±040 |
| 部分番号 | 物理的な寸法 mm | サイズ (cm) | エイ (cm2) | Ve(cm3) | AL ((nH/N)2) | |||
| 1 | C1 | 26μ | 40μ | 60μ | ||||
| CC120802-060-XXX | 6.5 | 0.79 | 1.14 | 0.14 | 0.16 | 41 | 63 | 95 |
| CC181205-060-XXX | 11.2+0.4/-0 | 0.77 | 2.87 | 0.37 | 1.07 | 42 | 65 | 98 |
| CC231506-060-XXX | 13.7 MIN | 0.46 | 3.24 | 0.70 | 2.26 | 70 | 108 | 162 |
| CC251506-060-XXX | 16.99±030 | 0.59 | 3.56 | 0.60 | 2.14 | 55 | 85 | 127 |
| CC302011-060-XXX | 17.10±030 | 0.43 | 5.40 | 1.21 | 6.52 | 73 | 112 | 168 |
| CC302009-060-XXX | 18.29 MIN | 0.41 | 4.95 | 1.20 | 5.94 | 79 | 122 | 183 |
| CC332410-060-XXX | 17.2 MIN | 0.37 | 5.387 | 1.47 | 7.89 | 89 | 137 | 205 |
| CC332405-060-XXX | 18.20±040 | 0.36 | 5.421 | 1.43 | 7.75 | 86 | 133 | 199 |
| CC342412-060-XXX | 17.9 MIN | 0.37 | 5.99 | 1.49 | 8.93 | 81 | 125 | 187 |
| CC402814-060-XXX | 20.0 MIN | 0.35 | 7.13 | 2.01 | 14.33 | 92 | 142 | 212 |
| CC433208-060-XXX | 23.7 MIN | 0.16 | 4.44 | 2.60 | 11.54 | 191 | 294 | 441 |
