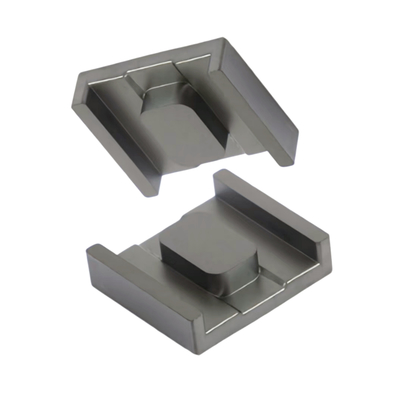

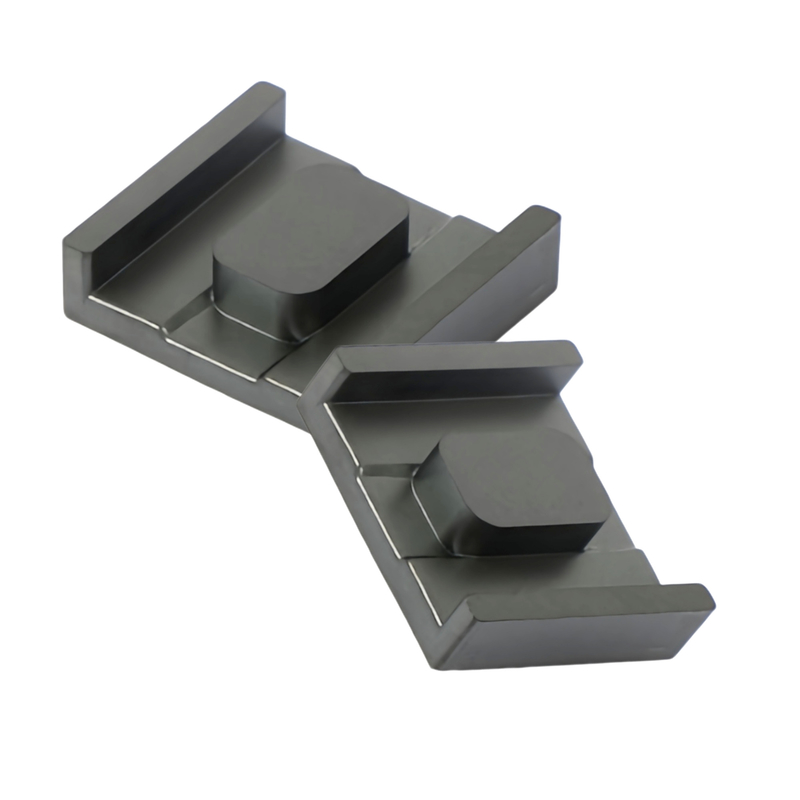

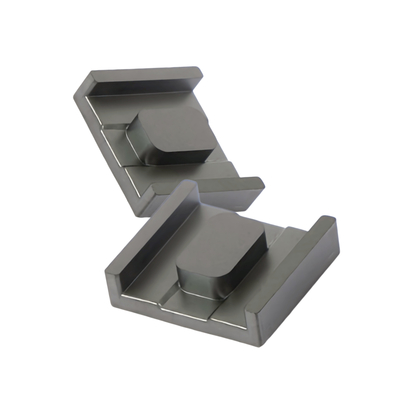

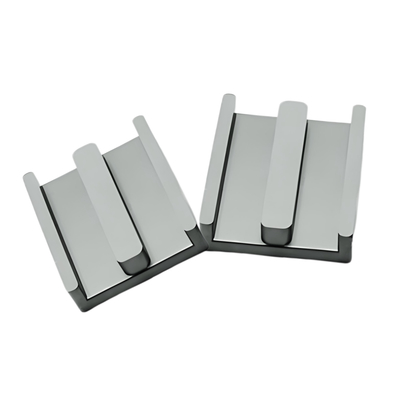

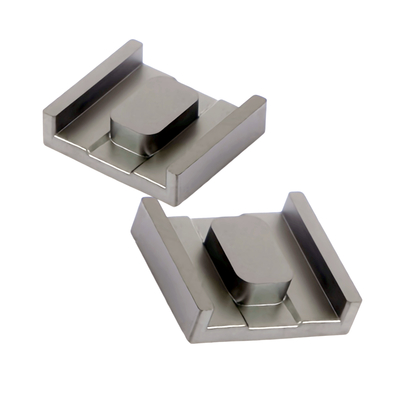

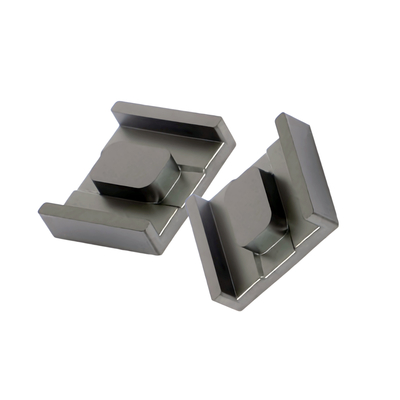

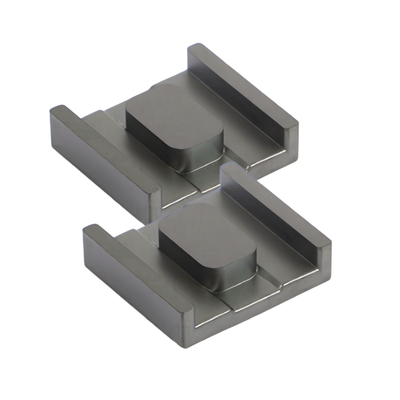

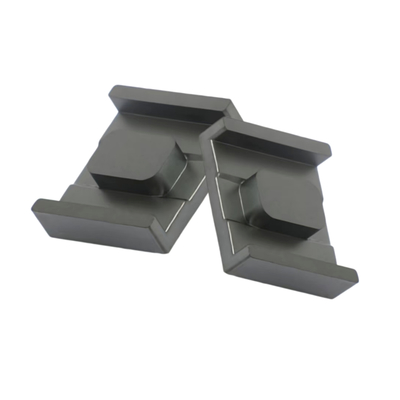

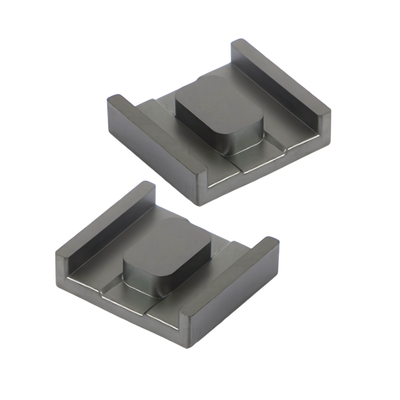

| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | ED22/23 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.023 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
わかった
わかった
図です12 図3
4 図 5 図6
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | |||||||||
| A について | B について | C/C1 | C2 | D | E について | F/H | じゃあ,どうする?2) | ラング | ほら3) | BP44 | BP95 | (g/ペア) | ||
| ED22/23 | 5 | 22±04 | 11.6±02 | 9±02 | 8.6±02 | 6.55±02 | 16.4±04 | 80.8±02 | 50.2 | 53.4 | 2679 | 1900±25% | 2350±25% | 15.1 |
| ED23/25 | 1 | 23±03 | 7.6±02 | 25±03 | _ | 5±02 | 17.5分 | 5±015 | 127.4 | 40.8 | 5197.9 | 6600±25% | 8250±25% | 31.1 |
| ED25/34 | 1 | 25.5±03 | 7.6±02 | 34±03 | _ | 5±02 | 20分 | 5±015 | 173.6 | 43.4 | 7686.2 | 8300±25% | 10500±25% | 45 |
| ED26/30 | 2 | 26+0/-06 | 6.75±02 | 30.1±035 | 29.1±036 | 5.15±02 | 21+0/-06 | 4.25±02 | 151.2 | 40.5 | 6123.6 | 7500±25% | 9500±25% | 35.3 |
| ED26/30-1 | 4 | 26±04 | 14.75±02 | 11.5±02 | _ | 70.8±015 | 19分 | 11.35±02 | 79.5 | 71.69 | 5700 | 2750±25% | 3400±25% | 29.7 |
| ED26/25.3-2 | 2 | 26+0/-07 | 80.8±02 | 25.0+0.7/-0 | 24+0.7/0 | 6.5±02 | 19.8+0/-06 | 5.7±02 | 155.4 | 45.8 | 7117.32 | 6800±25% | 8200±25% | 41 |
| ED26/15.3-4 | 2 | 250.8±035 | 8.40±02 | 15.3±030 | 14±0 でした2 | 7.5±02 | 18.55分 | 5±02 | 104.67 | 42.76 | 4475.69 | 5400±25% | 6500±25% | 26.6 |
| ED64/90 | 3 | 64.4±12 | 10.2±05 | 45.0±085 | 25±06 | 15±1 | 56±1 とする2 | 5.1±05 | 819 | 78.59 | 64366.4 | 17500±25% | 20500±25% | 433 |
| EDI17/9.0 | 6 | 17.6±04 | 60.8±02 | 12.50±020 | 10±02 | 5±02 | 13.6±04 | F: オーケー4.6±0.2H:2.2±01 | 52.3 | 25.50 | 1333.65 | 3800±25% | 4600±25% | 8.2 |
注記:
AL値の試験条件は,1KHz,0.3V,および10Tである.
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
利点:
高磁気浸透性: 電気エネルギーを磁気エネルギーに効果的に変換し,電磁装置の効率を向上させます.
高飽和性磁気流密度: 小さい体積内で高磁気誘導強度を実現し,部品のサイズを小さくします.
良好な温度安定性: 広範囲の温度範囲で安定した磁気性能を維持し,様々な作業環境に適応します.
強制力 は 低い: エネルギー損失を減らす迅速な磁化と磁化解消プロセスを可能にします.
低損失: 高周波では損失が少ないため,スイッチモード電源や高周波トランスフォーマーなどの高周波アプリケーションに適しています.
費用 利点: 製造コストが比較的低く,コストに敏感なアプリケーションで競争力を有します.
応用分野:
電源: 変換効率と安定性を高めるために,スイッチモード電源の変形器,インダクター,および他のコンポーネントに使用されます.
通信機器: 電源モジュール,フィルター,および通信装置の他の部品で使用され,電磁気干渉を軽減し,信号伝送品質を改善します.
自動車用電子機器: 自動車エレクトロニクスにおける小型化と高効率の要求に応えるため,エンジン制御システムや搭載充電器などの自動車エレクトロニクスに適用されます.
新しいエネルギーソーラーや風力発電などの新しいエネルギー発電設備のインバーター,トランスフォーマー,その他の部品で重要な役割を果たし,エネルギー変換効率を向上させます.
産業管理: 産業自動化制御システム内の電源とモーター駆動装置で使用され,安定した動作を保証します.
