| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |

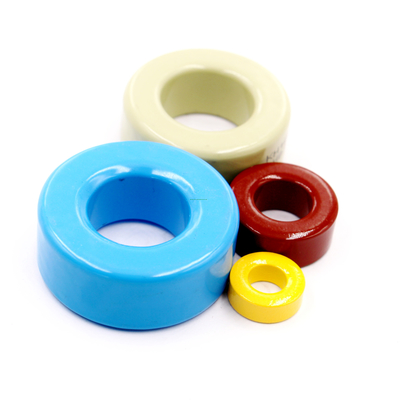

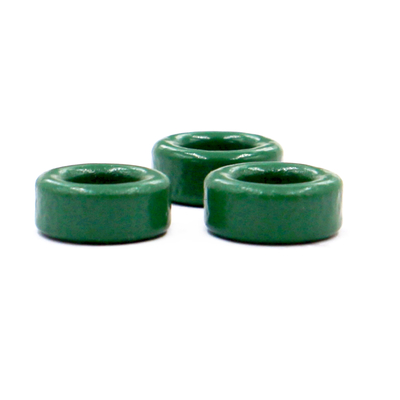

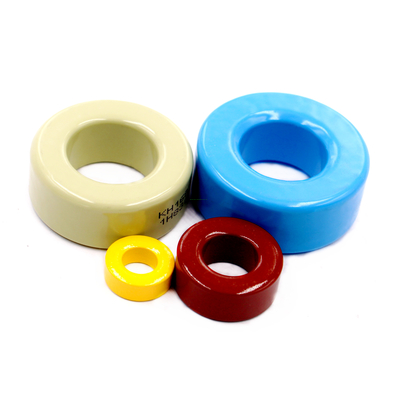

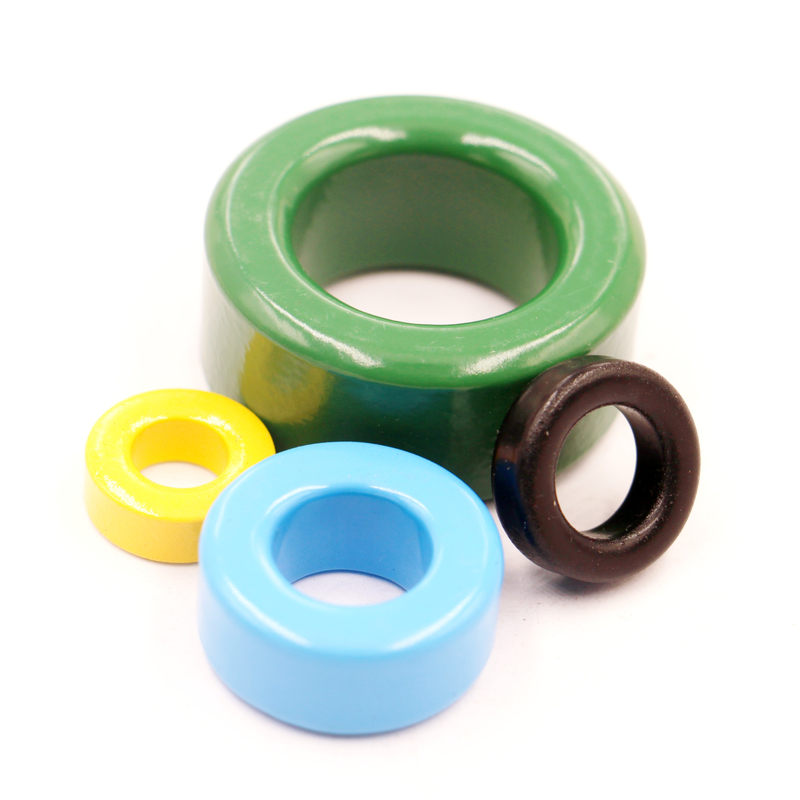

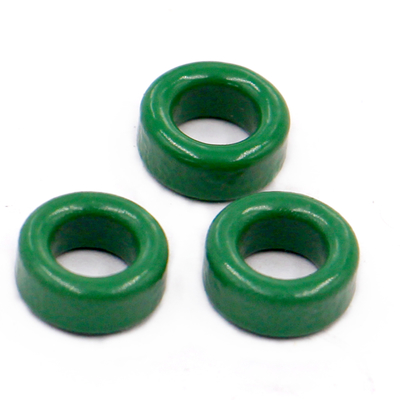

| モデル番号: | 環状金属粉 JC183 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.014-0.016 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
リングコア名義AL値 (単位:nH/N)2)
| 透透性 | 26 | 60 | 75 | 90 | 125 |
| パール ノー | |||||
| JC 092 | 22 | 51 | 63 | 76 | 105 |
| JC 106 | 32 | 75 | 94 | 113 | 157 |
| JC130 | 28 | 61 | 76 | 91 | 127 |
| JC 135 | 16 | 38 | 47 | 57 | 79 |
| JC 140 | 65 | 149 | 186 | 223 | 310 |
| JC156 | 41 | 95 | 119 | 142 | 198 |
| JC157 | 35 | 81 | 101 | 121 | 168 |
| JC 158 | 53 | 122 | 153 | 183 | 254 |
| JC 183 | 67 | 155 | 194 | 232 | 323 |
| JC184 | 59 | 135 | 169 | 202 | 281 |
| JC 185 | 37 | 86 | 107 | 128 | 178 |
| JC 200 | 32 | 73 | 91 | 109 | 152 |
| JC 225 | 33 | 75 | 94 | 112 | 156 |
| JC 226 | 60 | 138 | 172 | 207 | 287 |
| JC 250 | 83 | 192 | 240 | 288 | 400 |
| JC 268 | 62 | 143 | 179 | 215 | 298 |
| JC300 | 30 | 68 | 85 | 102 | 142 |
| JC 306 | 37 | 85 | 107 | 128 | 178 |
誘導因子の定義: AL = L/N2(nH /N)2) 単回巻き回りの誘導力.単位はナノヘンルである.それは1ミリテスラ未満のフク密度と100kHzの周波数で測定される.AL値は材料ではなく,コアの寸法と透透性によって決定されます..
リングコア寸法
| タイプ | 塗装前 | 塗装後 | ||||
| パール ノー | OD mm | ID mm | HT mm | オドムx mm |
イドミン mm |
Htmax mm |
| JC 092 | 23.57 | 14.4 | 8.89 | 24.28 | 13.77 | 9.7 |
| JC 106 | 26.92 | 14.73 | 11.18 | 27.70 | 14.10 | 11.99 |
| JC130 | 33.02 | 19.94 | 10.67 | 33.83 | 19.30 | 11.61 |
| JC 135 | 34.29 | 23.37 | 8.89 | 35.20 | 22.60 | 9.83 |
| JC 141 | 35.81 | 22.35 | 10.46 | 36.70 | 21.50 | 11.28 |
| JC157 | 39.88 | 24.13 | 14.48 | 40.70 | 23.30 | 15.37 |
| JC 158 | 40.13 | 22.08 | 17.00 | 40.94 | 21.27 | 17.89 |
| JC184 | 46.74 | 24.13 | 18.03 | 47.60 | 23.30 | 18.92 |
| JC 185 | 46.74 | 28.70 | 15.24 | 47.60 | 27.69 | 16.10 |
| JC 200 | 50.80 | 31.75 | 13.46 | 51.70 | 30.90 | 14.35 |
| JC 225 | 57.15 | 35.56 | 13.97 | 58.04 | 34.70 | 14.86 |
| JC 226 | 57.15 | 26.39 | 15.24 | 58.04 | 25.58 | 16.13 |
| JC 250 | 62.00 | 32.60 | 25.00 | 63.10 | 31.31 | 26.26 |
| JC 268 | 68.80 | 36.00 | 20.00 | 69.40 | 34.70 | 21.40 |
| JC300 | 77.80 | 49.23 | 12.70 | 78.94 | 47.96 | 13.97 |
| JC 306 | 77.80 | 49.23 | 15.88 | 78.94 | 47.96 | 17.20 |
高飽和性磁気流密度
定義: 磁場の影響下では,環状の金属粉末磁石は,面積単位あたりの高レベルの磁気流密度を達成することができます.利点この特性により,リング状の金属粉末磁石は,強い磁場を生成する必要がある装置で優れている.例えば,電動モーターでは,高飽和磁気流量密度は,モーターの出力力を増加させることができますトランスフォーマーでは エネルギー変換効率を向上させ エネルギー損失を削減できます高キュリー温度
定義:キュリー温度は磁気材料にとって重要なパラメータであり,リング状の金属粉末磁石は比較的高いキュリー温度を持っています.利点: 高キュリー温度は,リング状の金属粉末磁石が高温環境でも良い磁気性能を維持できることを意味します.設備が高温にさらされる場合 (e)例えば,自動車エンジンの近くにあるセンサーや,航空機エンジンの磁気部品など) 環状の金属粉末磁石の高いキュリー温度特性により,これらの条件下で安定して動作できます.良好な温度安定性
定義: 金属粉末磁石の磁気性能は,異なる温度条件下では比較的わずかに変化します.利点: この良好な温度安定性は,温度変化に敏感なアプリケーションにおいて特に重要である.例えば,電子機器の電源モジュールでは,装置の動作状態と環境温度の変化によってリング状の金属粉末磁石の磁気性能が大きく変化すると,電圧不安定やその他の問題が生じる可能性があります.環状の金属粉末磁石の良好な温度安定性により,このような問題の発生を効果的に減らすことができます.強力な反干渉能力
定義: 環状の金属粉末磁石は,外部の干渉磁場に強い抵抗力があります.利点: 複雑な電磁環境,例えば工業生産作業場や通信基地局の近くの地域では,様々な電磁干渉源がある.環状の金属粉末磁石の反干渉能力により,磁場干渉下で磁気機能を正確に実行することができる例えば,高精度磁場測定器では,環状の金属粉末磁石の反干渉能力により測定結果の正確性が保証されます.良き 機械 特性
定義: リング状の金属粉末磁石は,一定の機械的強さと強度を持っています.利点材料が特定の機械的ストレスを耐える必要があるアプリケーションでは,これは有利です.例えば,振動環境で動作する装置では,例えば自動車エンジンにおける振動発電機リング状の金属粉末磁石の良き機械特性により,磁石環が振動中に破裂または損傷するのを防ぐことができます.エレクトロニックコンポーネントフィールド

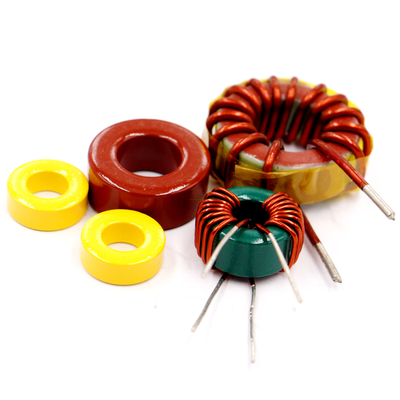

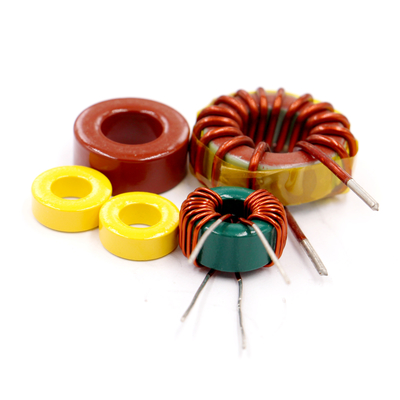

感電器: 環状の金属粉末磁石は,インダクタ元件の製造に理想的な材料です.小容量のインダクタンス値が大きくなる電子機器の電源フィルター回路と無線周波数 (RF) 回路で広く使用されています.例えば,携帯電話のRFモジュールでは,シグナルフィルタリングとアンテナチューニングに使用される多くのインダクター要素は,信号品質と送信効率を改善するためにリング状の金属粉末磁石を採用します..トランスフォーマー: リング状の金属粉末磁石も小さなトランスフォーマーで重要な役割を果たします.高飽和磁気流密度と低損失特性により,トランスフォーマー効率を向上させ,サイズを削減する例えば,スイッチモードの電源トランスフォーマーでは,リング状の金属粉末磁石は,エネルギー損失と熱発生を削減しながら,効率的に電力を伝送し変換することができます.これによりスイッチモード電源の性能と信頼性が向上します.機械製造分野
センサー: 機械製造業界では,センサーが重要な部分です.リング状の金属粉末磁石を使用して位置センサー,速度センサーなどを作ることができます.数値制御機械工具用道具の位置と動作速度を検出するために使用されるセンサーは,リング状の金属粉末磁石を使用することができる.高い感度と反干渉能力は,物理量の変化を正確に検出し,機械環境で安定して動作することができます.暗号化装置: リング状の金属粉末磁石は,光学エンコーダーや磁気エンコーダーにも使用できます.ロボットやコンベアヤーなどの自動生産ラインの制御システムでは,コーダは位置と角度を測定するために使用されますリング状の金属粉末磁石の磁気性能と耐久性は,エンコーダの正確性と信頼性を保証することができます.機械製造プロセスの自動化レベルと生産効率を向上させる.コミュニケーション分野
RF装置:通信機器のRF部分では,リング状の金属粉末磁石を使用してRFインダクタ,フィルター,および他のフロントエンドコンポーネントを製造することができます.基地局のRF送信機と受信機で,RFインダクタを作るのに使用されるリング状の金属粉末磁石は,信号インピーダンスのマッチング,フィルタリング,電源調整を達成するのに役立ちます.高周波特性と低損失特性により,RF信号処理の要件を満たす通信機器の作業効率と信号品質を向上させる.隔離器と循環器: 通信システムでは,隔離器や循環器,および他の相互でない部品は,信号反射と干渉を防ぐためにしばしば使用されます.環状の金属粉末磁石は,特別な設計と加工技術によって,互換性のない磁石元素にすることができます.通信システムのマイクロ波信号伝送線で,信号源と負荷を逆信号の影響から保護するために使用される通信システムの安定性と信頼性を向上させる.自動車分野
エンジンセンサー: 現代の自動車エンジンには,エンジンの動作状態を監視し制御するための多数のセンサーが装備されています.リング状の金属粉末磁石は,クランクシャフトの位置センサーを作るのに使用できますこれらのセンサーは,エンジン部品の回転位置と速度を正確に検出し,エンジン燃料注入,点火タイミング,その他の制御リング状の金属粉末磁石の高いキュリー温度と良好な温度安定性により,エンジンのコンビニ内の高温環境で正常に動作できます.電気自動車の駆動エンジン: 電動自動車では,駆動モーターが重要な部品の1つです.リング状の金属粉末磁石は,モーターの電力密度と効率を改善するために,駆動モーターのローターまたはステータで使用することができます良質な機械特性と反干渉能力により,電気自動車の運転中に振動や複雑な電磁環境に適応できます.モーターの安定した動作を保証する.
