| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |

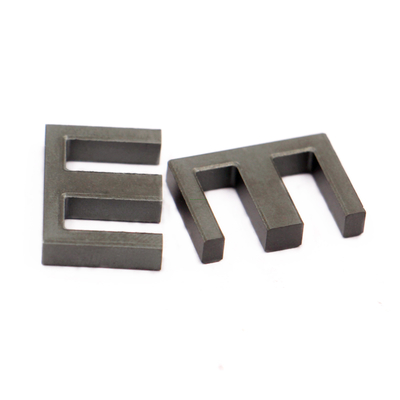

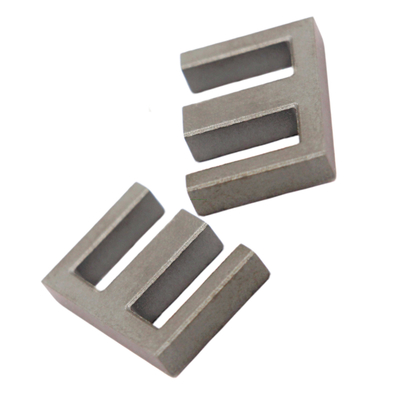

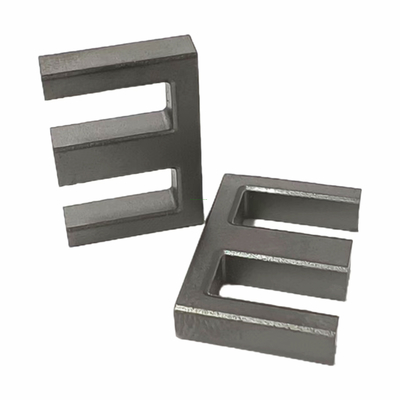

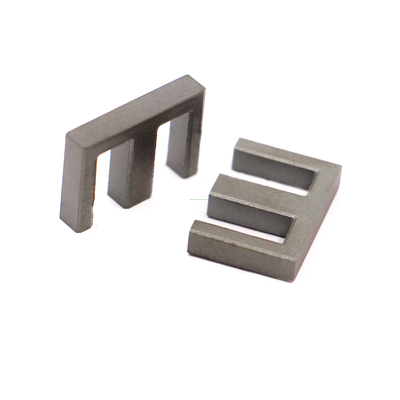

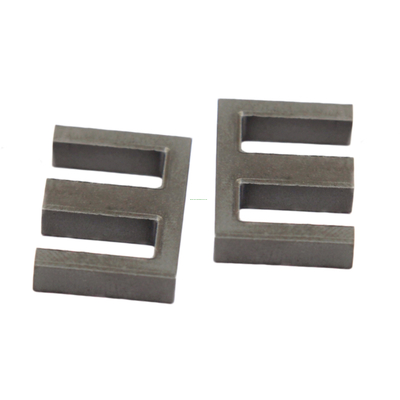

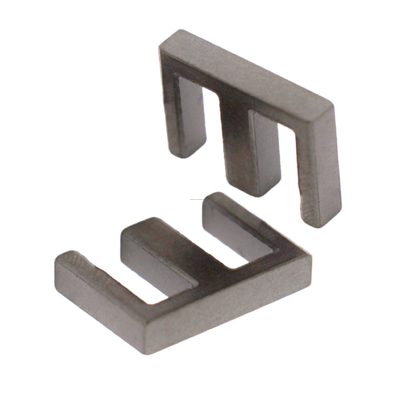

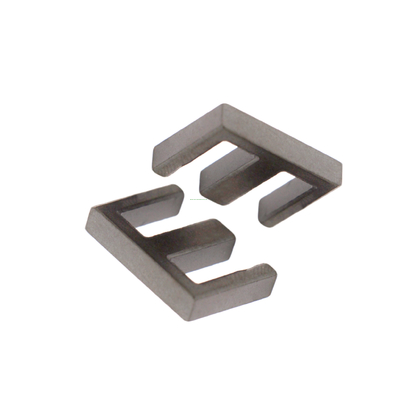

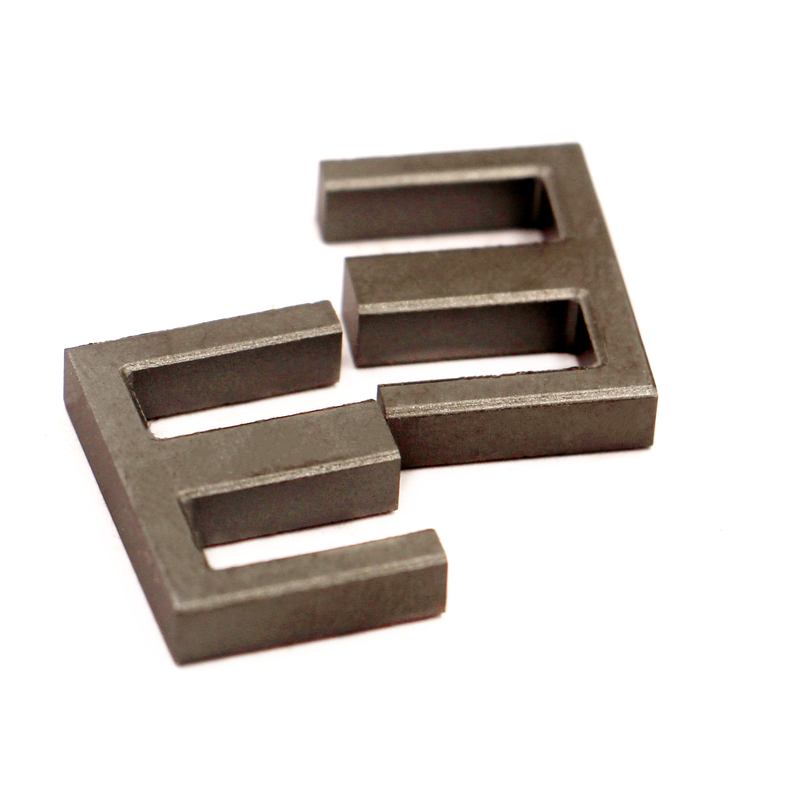

| モデル番号: | EE72/28/19 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.2 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
| タイプ | 尺寸 (mm) | ||||||
| A について | B について | C について | Dmin | エミン | F について | L について | |
| EE19/8/5 | 19.3±0.3 | 8.15±0.1 | 4.78±01 | 5.5 | 13.9 | 4.78±01 | 2.4 |
| EE25/10/7 | 25.4±04 | 9.53±0.15 | 6.35±01 | 6.2 | 18.8 | 6.35±01 | 3.2 |
| EE30/15/7 | 30.05±045 | 15.0±02 | 7.06±01 | 9.7 | 19.5 | 6.96±01 | 5.1 |
| EE35/14/9 | 34.5±05 | 14.1±02 | 9.35±015 | 9.6 | 25.3 | 9.3±015 | 4.4 |
| EE41/17/13 | 40.9±06 | 16.5±025 | 12.5±02 | 10.4 | 28.3 | 12.5±02 | 6 |
| EE43/21/11 | 42.85±065 | 21.1±03 | 10.8±025 | 15 | 30.4 | 11.9±02 | 5.9 |
| EE43/21/15 | 42.85±065 | 21.1±03 | 15.4±025 | 15 | 30.4 | 11.9±02 | 5.9 |
| EE43/21/20 | 42.85±065 | 21.1±03 | 20.0±03 | 15 | 30.4 | 11.9±02 | 5.9 |
| EE55/28/21 | 54.9±08 | 27.6±04 | 20.6±04 | 18.5 | 37.5 | 16.8±025 | 8.4 |
| EE55/28/25 | 54.9±08 | 27.6±04 | 24.6±04 | 18.5 | 37.5 | 16.8±025 | 8.4 |
| EE65/33/27 | 65.1±10 | 32.5±05 | 27.0±04 | 22.2 | 44.2 | 19.7±03 | 10 |
| EE72/28/19 | 72.4±11 | 27.9±04 | 19.0±01 | 17.8 | 52.6 | 19.1±03 | 9.6 |
| EE80/38/20 | 80.0±12 | 38.1±06 | 19.85±025 | 28.1 | 59.3 | 19.8±03 | 9.9 |
| EE80/45/20 | 80.0±12 | 45.1±07 | 19.85±025 | 34.7 | 59.3 | 19.8±03 | 9.9 |
| EE130/38/40 | 130.3±20 | 32.5±05 | 54.0±08 | 22 | 108.4 | 20.0±03 | 10 |
| EE160/38/40 | 160.0±25 | 39.6±06 | 39.6±06 | 28.1 | 138.2 | 19.8±03 | 9.9 |
AL Eコアの値と有効パラメータ
| タイプ |
C について1 mm-1 |
C について2 mm-3 |
AL ((nH/N)2) |
レ mm |
アエ mm2 |
ベ mm3 |
|||
| 26 | 40 | 60 | 90 | ||||||
| EE19/8/5 | 1.6674 | 7.1663E-02 | 26 | 35 | 48 | 69 | 38.8 | 23.3 | 903 |
| EE25/10/7 | 1.1596 | 2.8326E-02 | 39 | 52 | 70 | 100 | 47.5 | 40.9 | 1940 |
| EE30/15/7 | 1.0455 | 1.7028E-02 | 33 | 46 | 71 | 106 | 64.2 | 61.4 | 3940 |
| EE35/14/9 | 0.8166 | 9.7295E-03 | 56 | 75 | 102 | 146 | 68.5 | 83.9 | 5750 |
| EE41/17/13 | 0.5010 | 3.2781E-03 | 88 | 119 | 163 | 234 | 76.6 | 153 | 11700 |
| EE43/21/11 | 0.7602 | 5.9276E-03 | 56 | 76 | 105 | 151 | 97.5 | 128 | 12500 |
| EE43/21/15 | 0.5331 | 2.9153E-03 | 80 | 108 | 150 | 217 | 97.5 | 183 | 17800 |
| EE43/21/20 | 0.4105 | 1.7285E-03 | 104 | 140 | 194 | 281 | 97.5 | 237 | 23200 |
| EE55/28/21 | 0.3453 | 9.7659E-04 | 116 | 157 | 219 | 328 | 122 | 354 | 43200 |
| EE55/28/25 | 0.2891 | 1.7285E-04 | 138 | 187 | 261 | 391 | 122 | 422 | 51500 |
| EE65/33/27 | 0.2679 | 6.8482E-04 | 162 | 230 | 300 | - | 145 | 541 | 78500 |
| EE72/28/19 | 0.3667 | 9.9259E-04 | 130 | 173 | 235 | - | 135 | 369 | 50000 |
| EE80/38/20 | 0.4658 | 1.1845E-03 | 103 | 145 | 190 | - | 183 | 393 | 72000 |
| EE80/45/20 | 0.5293 | 1.3333E-03 | 91 | 113 | 170 | - | 210 | 397 | 83400 |
| EE130/33/54 | 0.1885 | 1.7046E-04 | 254 | - | - | - | 208 | 1110 | 231000000 |
| EE160/38/40 | 0.3325 | 4.2191E-04 | 180 | - | - | - | 262 | 788 | 207000 |
利点:
良質な高周波特性: 高周波環境では低損失を維持することができ,電源の切り替えなどの高周波回路に適しています.
高い透透性: 磁場を効果的に集め,導いて電磁変換の効率を向上させる高透性があります.
低損失: 交流磁場下での損失は低く,エネルギー消費を削減し,機器の効率を向上させることができます.
温度安定性: その性能は,異なる温度で安定し,磁気特性が変化する傾向がない.
高い信頼性: 耐腐蝕性があり,長期にわたって安定した動作を可能にします.
良い加工能力: 製造と適用を容易にするため,様々な形とサイズに機械化することが簡単です.
適用分野:
パワーフィールド:断絶しない電源,光伏インバーター,エネルギー貯蔵システムなどで使用され,インダクターやトランスフォーマーの中核として,フィルタリング,エネルギー貯蔵,ステップアップとステップダウンなど
通信フィールド:プログラム制御交換機やルーターなどの通信機器では,通信の安定性と信頼性を確保するために信号伝送とフィルタリングに使用されます.
産業制御フィールド:産業自動化制御システムでは,機械の正確な制御を達成するために,モーター制御,センサー信号処理などに使用されます.
新エネルギー車両分野: 新エネルギー自動車の誘導要素として,電源管理システム,モーター駆動システムなどで使用され,車両のエネルギー利用効率と性能を改善します.
医療機器分野:ECG機器や核磁気共鳴器などの医療機器では,機器の正確性と安全性を確保するために信号処理と検出に使用されます.
