| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | RM14A |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.02-0.07 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |

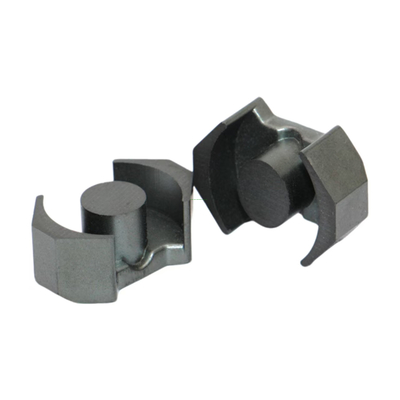

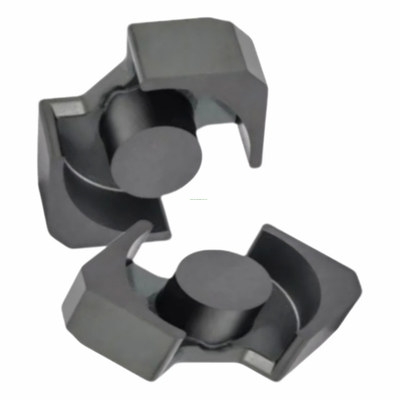

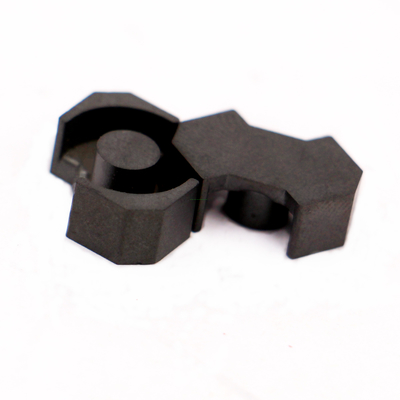

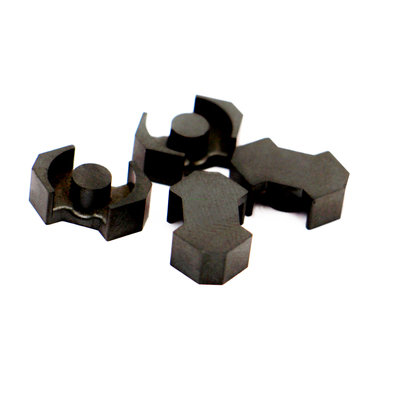

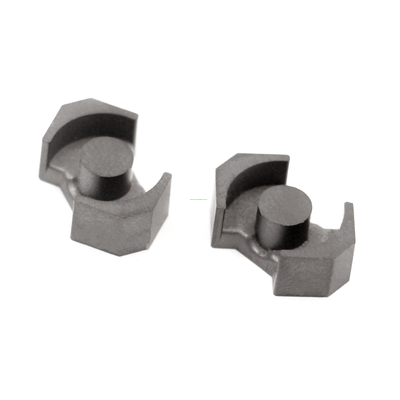

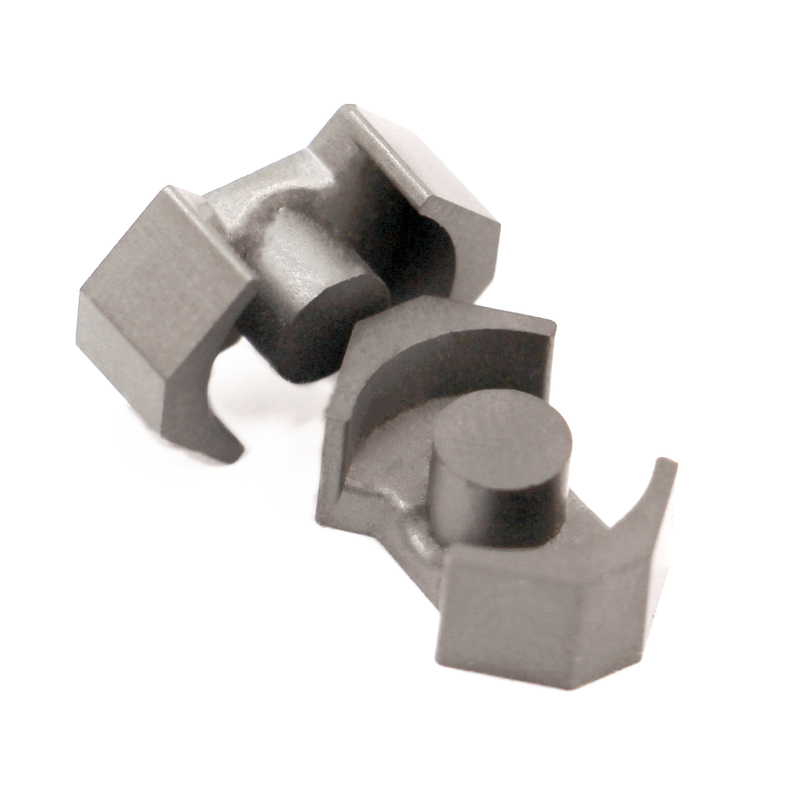

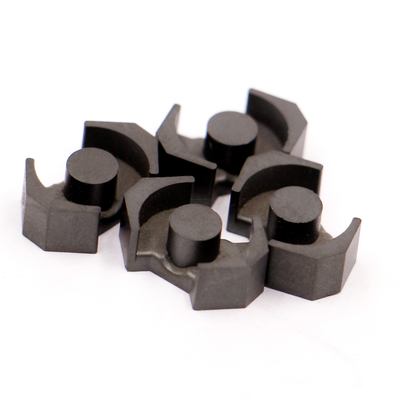

高い透透性: RM型 MnZn電源コアは高磁気透通性があり,電気エネルギーと磁気エネルギーの変換効率を効果的に変換することができます.
強制力 は 低い: RM型 MnZn電源コアは,外部の磁場の影響下で,磁化と磁化解消プロセスを迅速に達成できるという低強制力を持っています.
高飽和性磁気誘導強度: RM型 MnZn電源コアは,高飽和磁気誘導強度があり,小体積内で大きな磁気誘導強度を達成することができます.
良好な温度安定性: RM型 MnZn電源コアには良好な温度安定性があり,幅広い温度範囲内で安定した磁気特性を維持することができます.
電子製品: RM型 MnZn電源コアは,電力の変換およびフィルタリング機能を達成するために,トランスフォーマー,インダクター,フィルターおよび電子製品の他のコンポーネントで使用できます.
通信機器: RM型 MnZn電源コアは,信号増幅とフィルタリング機能を達成するために,高周波トランスフォーマー,フィルターおよび通信機器の他のコンポーネントで使用できます.
電力電子機器: RM型 MnZn電源コアは,電源伝送および変換機能を達成するために,電源電子の分野におけるトランスフォーマー,インダクターおよび他のコンポーネントで使用できます.
新しいエネルギー場: RM型 MnZn電源コアは,トランスフォーマーで使用できます.エネルギー変換と貯蔵機能を達成するための太陽光発電や風力発電などの新しいエネルギー分野におけるインダクタや他の部品.
概要すると,RM型 MnZn電源コアは優れた性能で多くの分野で重要な役割を果たしており,技術の進歩とともにその応用範囲がさらに拡大すると予想されています.
図 1 図 2 図3
図4 図5 図6
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | |||||||||||
| A1 | A2 | B について | C について | D | E について | F について | G | C1 | アエ | レ | ベ | BP44 | BP95 | (g/ペア) | ||
| (mm-1) | (mm2) | (mm) | (mm3) | |||||||||||||
| RM6-1 | 4 | 18.50±035 | 15.50±035 | 6.30±015 | 8.2±015 | 6.25±015 | 13.20分 | 4.30±020 | 9.6分 | 0.91 | 35.20 | 32.00 | 1127.60 | 2200±25% | 2800±25% | 7.40 |
| RM6-2 | 4 | 17.80±030 | 14.60±035 | 6.30±015 | 8.1±015 | 6.30±015 | 12.70分 | 4.30±020 | 9.0分 | 0.93 | 34.00 | 31.56 | 1073.04 | 2100±25% | 2600±25% | 7.60 |
| RM6-3 | 4 | 18.50±035 | 15.50±035 | 6.30±015 | 8.2±015 | 6.25±015 | 13.20分 | 4.30±020 | 10.2分 | 0.92 | 34.70 | 32.10 | 1113.87 | 2100±25% | 2600±25% | 7.20 |
| RM7 | 1 | 19.90±040 | 16.85±035 | 6.70±015 | 7.05±015 | 7.05±015 | 15.10±030 | 4.45±015 | 11.2分 | 0.94 | 36.74 | 34.88 | 1285.60 | 1900±25% | 2800±25% | 8.40 |
| RM8-1 | 3 | 24.00±050 | 19.90±040 | 8.50±015 | 10.85±025 | 8.6±015 | 18.20±040 | 5.95±020 | 11.80分 | 0.72 | 59.75 | 43.31 | 2587.90 | 3000±25% | 3800±25% | 15.30 |
| RM8-2 | 2/3 | 22.75±050 | 19.50±040 | 8.70±020 | 10.80±030 | 8.4±020 | 17.30分 | 5.90±020 | 11.00分 | 0.70 | 59.90 | 42.30 | 2533.77 | 3200±25% | 4000±25% | 15.10 |
| RM8-3 | 6 | 22.25±050 | 19.45±030 | 8.05±015 | 13.66±020 | 8.4+0.15/-01 | 17.00分 | 4.75+0.2/-0.1 | 12.30分 | 0.69 | 56.80 | 39.00 | 2215.20 | 3200±25% | 4000±25% | 14.00 |
| RM8-YJ | 3 | 22.75±050 | 19.10±040 | 8.35±015 | 10.80±030 | 8.4±020 | 17.30±035 | 5.65±015 | 9.80分 | 0.69 | 59.76 | 40.94 | 2446.70 | 3100±25% | 4100±25% | 14.20 |
| RM9 | 3 | 25.6±060 | 22.00±050 | 9.30±015 | 12.90±030 | 10.3±020 | 20.10±045 | 6.30±020 | 13.5分 | 0.68 | 76.60 | 52.00 | 3983.20 | 4500±25% | 5000±25% | 20.00 |
| RM10-4 | 2 | 27.85±065 | 24.15±055 | 9.35±015 | 13.25±025 | 10.7±020 | 21.65±045 | 6.35±015 | 13.5分 | 0.53 | 89.90 | 47.95 | 4310.00 | 4500±25% | 5200±25% | 23.70 |
| RM10-1 | 3 | 28.00±050 | 25.30±050 | 9.30±020 | 13.25±020 | 10.7±020 | 22.50±050 | 6.60±020 | 14.5分 | 0.57 | 85.60 | 49.20 | 4210.40 | 4500±25% | 5000±25% | 25.60 |
| RM10-2 | 3 | 28.00±055 | 26.00±060 | 9.60±020 | 13.25±020 | 11.20±020 | 22.50分 | 6.70±020 | 14.5分 | 0.55 | 90.50 | 50.00 | 4525.00 | 4500±25% | 5500±25% | 27.00 |
| RM10-3 | 5 | 29.45±065 | 25.30±060 | 8.80±020 | 13.25±025 | 10.70±020 | 23.25±050 | 6.10±020 | 16.5分 | 0.58 | 83.30 | 48.25 | 4019.23 | 4500±25% | 5500±25% | 24.00 |
| RM10-5 | 3 | 28.80±050 | 24.80±050 | 9.20±015 | 13.40±030 | 10.60±020 | 22.00分 | 6.10±020 | 16.0分 | 0.56 | 86.00 | 48.30 | 4153.80 | 4500±25% | 5500±25% | 23.60 |
| RM12 | 2 | 36.90±070 | 29.20±060 | 12.25±020 | 15.90+0.2-03 | 12.6±020 | 25.50+0.5-06 | 8.55±020 | 13.4分 | 0.41 | 140.00 | 56.90 | 7970.0 | 5200±25% | 6200±25% | 51.00 |
| RM14 | 2 | 41.60±060 | 34.20±050 | 14.40±010 | 18.70±030 | 14.75±025 | 29.50±050 | 10.60±015 | 17.0分 | 0.41 | 180.00 | 73.80 | 13283.0 | 6000±25% | 7500±25% | 73.50 |
| RM14A | 2 | 41.60±060 | 34.20±050 | 10.25±010 | 18.70±030 | 14.75±025 | 29.50±050 | 5.70±015 | 17.0分 | 0.41 | 178.00 | 72.20 | 12851.0 | 8000±25% | 9600±25% | 59.50 |
| RM14B | 2 | 41.60±060 | 34.20±050 | 15.10±010 | 18.70±030 | 14.75±025 | 29.50±050 | 10.60±015 | 17.0分 | 0.38 | 193.00 | 74.40 | 14354.7 | 6200±25% | 7200±25% | 77.90 |
| 注記: | |||||||||||
| AL値の試験条件は,1KHz,0.3V,10Tである. | |||||||||||
| 上記は当社の標準仕様であり,顧客の特別な要求に応じて設計することができます. | |||||||||||
