| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |

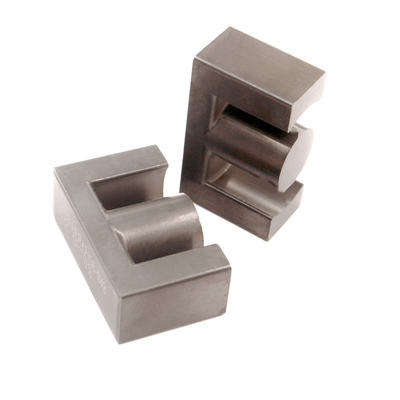

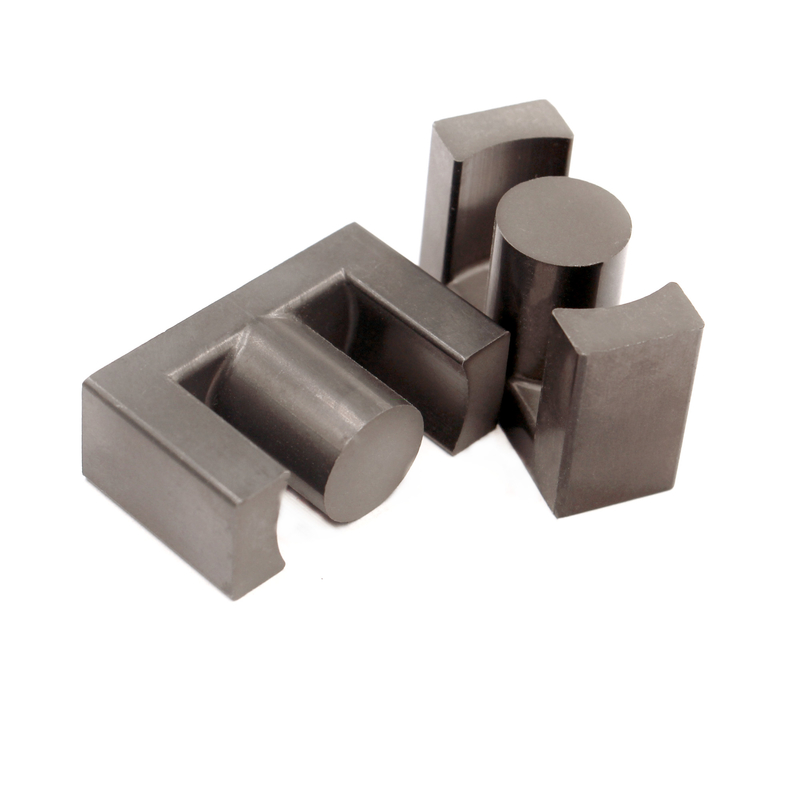

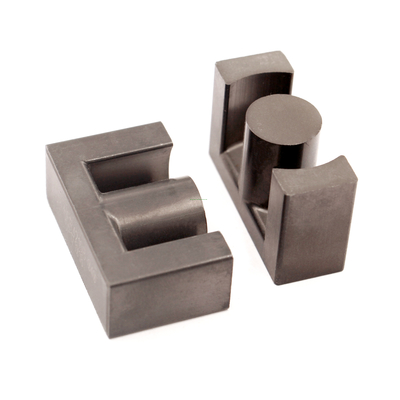

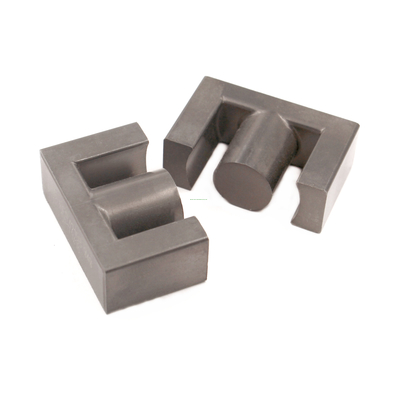

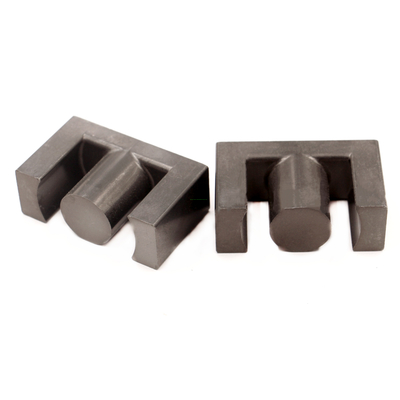

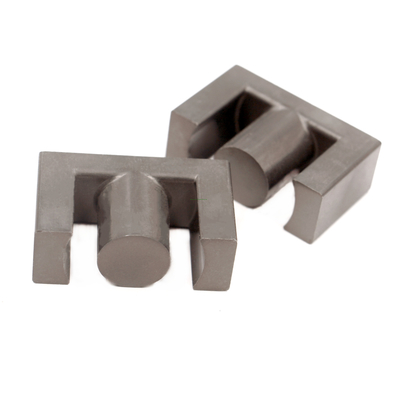

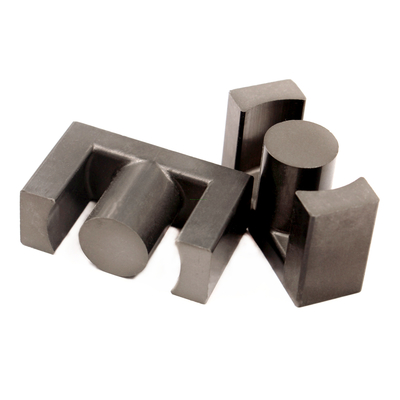

| モデル番号: | EC451818 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.05-0.1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
物理 的 な 尺度
| 部分番号 | 尺寸 (mm) | |||||
| A について | B について | C について | D | E について | F について | |
| EC411324-060-XXX | 41.0±07 | 30.0MIN | 13.1+0/-04 | 12.9±02 | 16.9+06 | 24.2±03 |
| EC421521-060-XXX | 42.0±05 | 30.5MIN | 15.2±03 | 15.2±03 | 15.4±03 | 21.4±03 |
| EC441525-060-XXX | 44.0±06 | 32.8MIN | 140.8±03 | 140.8±03 | 19.7±03 | 25.3±03 |
| EC451818-060-XXX | 45.0±10 | 33.0+1.6/-0 | 18.0+0/-08 | 18.0+0/-08 | 10.5+05 | 17.5 + 0 / 04 |
| EC461523-060-XXX | 45.9±05 | 34.5MIN | 15.3±03 | 15.3±03 | 17.4±02 | 23.4±02 |
| EC471523-060-XXX | 47.0±04 | 33.0MIN | 15.0±03 | 15.0±03 | 16.4±03 | 23.0±03 |
| EC481818-060-XXX | 48.0±10 | 36MIN | 17.6±04 | 17.6±04 | 11.45±03 | 18.0±02 |
| EC491727-060-XXX | 49.0±06 | 37MIN | 17.2±03 | 17.2±03 | 18.7±03 | 26.5±03 |
| 部分番号 | サイズ (cm) | エイ (cm)2) | Ve ((cm)3) | AL ((nH/N)2) | ||
| 26μ | 40μ | 60μ | ||||
| 単数で表す | 10.60 | 1.44 | 15.26 | 44 | 68 | 102 |
| 単数で表す | 9.75 | 1.86 | 18.14 | 62 | 96 | 144 |
| ECF441525-060-XXX | 11.70 | 172 | 20.12 | 48 | 74 | 111 |
| 単数で表す | 8.15 | 2.33 | 18.99 | 93 | 144 | 215 |
| 単数で表す | 11.00 | 1.84 | 20.24 | 55 | 84 | 126 |
| 単数で表す | 10.39 | 1.91 | 19.84 | 60 | 92 | 139 |
| 単数で表示される | 8.71 | 2.34 | 20.38 | 88 | 135 | 202 |
| 単数で表示される | 11.90 | 2.36 | 28.08 | 65 | 100 | 149 |
EC型金属粉末磁性材料の利点は以下の通りである.
良い磁気遮蔽効果:外磁場が回路に干渉するのを効果的に軽減し 内磁場が外界に影響を及ぼすのを防ぐことができます装置の電磁互換性を向上させる.
小分散容量:高周波アプリケーションでは,より小さい分布容量は電路の性能に対する容量効果の影響を減らすことができます.信号の迅速な伝達とエネルギーの効率的な変換に有利です.
低伝達弱さ:送信過程で信号のエネルギー損失は小さいため,信号の伝送効率と品質を向上させることができる.信号伝送の要求が高い場合に適しています.
高誘導性:低体積下では高い感受性があり,小型化と軽量化設計に有利である.
小漏れ誘導性:不必要な漏れ流を削減し,磁気回路の効率とエネルギー利用を向上させ,回路のパフォーマンスをより安定して信頼できるようにします
均一な磁場分布:磁場内部の磁場分布はより均一になり,局所磁場が強すぎたり弱すぎたりする状況を軽減します.磁気コアの安定性と一貫性を向上させる.
複数の端末を持つ骨格は,多出力トランスフォーマーを設計するのが簡単です.構造は複数の端末を搭載しており,異なる回路のニーズを満たすための多出力トランスフォーマーを設計するのに便利です.
EC型金属粉末磁性材料の応用分野には以下のものがある.
ブロードバンドトランスフォーマー:通信機器,ネットワーク機器などで,プログラム制御交換端末,ルーターなど,ブロードバンド信号の送信と変換に使用される.
インダクタ:誘導要素として,フィルタリング,エネルギー貯蔵,遅延,および電力フィルター誘導子,振動誘導子などの他の回路のための様々な電子機器に広く使用されています.
隔離変圧器:信号隔離と送信を達成し,また一定の電圧変換機能を持っています.彼らはしばしば音声,ビデオ,および他の機器の入力および出力段階で使用されます.医療機器にも高い信号品質と安全性が要求される場合.
配合トランスフォーマー:異なる回路間のインピーダンスのマッチングを達成し,信号の伝送効率と品質を改善するために使用され,アンテナシステム,オーディオアンプ,その他の設備.
