| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | UYF39 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.03-0.1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |

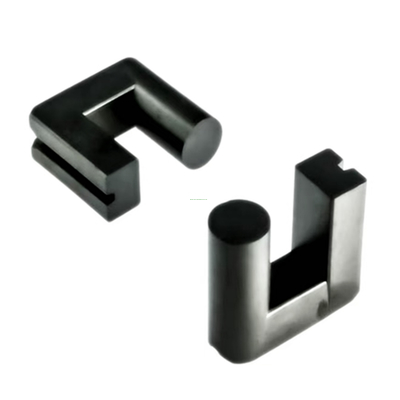

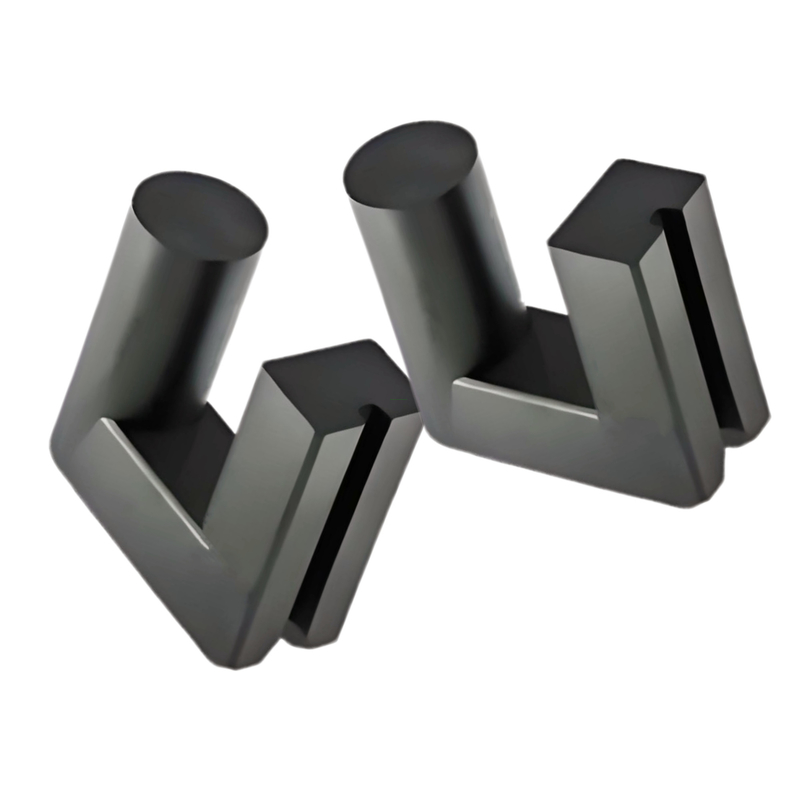

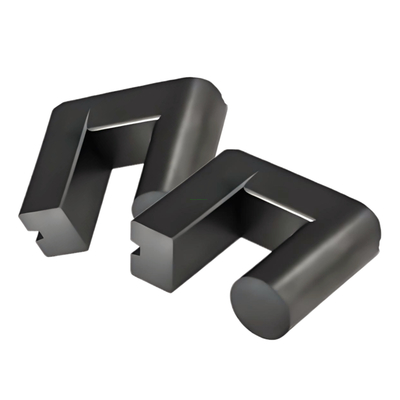

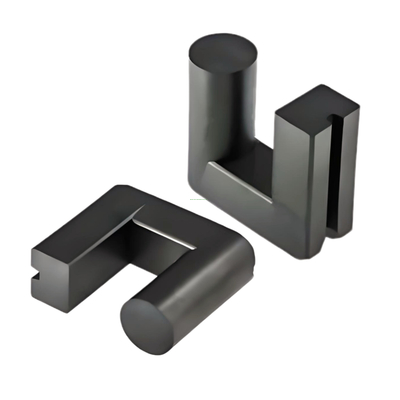

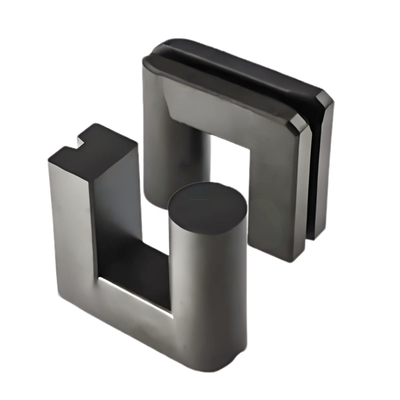

高磁気浸透性: UYF型 MnZn電源コアは高磁気透通性があり,電気エネルギーと磁気エネルギーの変換効率を効果的に変換できます.効率的なエネルギー伝送と変換を必要とするアプリケーションに最適です.
強制力 は 低い: これらのコアは強い力が低く,外磁場の影響で磁化と磁化を解消を迅速に達成することができる.この特性により,デバイスの応答速度と効率が向上します..
良好な温度安定性: UYF型 MnZn電源コアは,広い温度範囲で安定した磁気性能を維持することができます.電子機器は様々な環境条件下で動作する必要があります..
高飽和性磁気誘導強度: これらのコアは,より小さな体積で大きな磁気誘導強さを可能にする高飽和磁気誘導強度を持っています.これはデバイスのサイズと重量を減らすのに役立ちます.
低コスト: 他の高性能コア材料と比較して,UYF型MnZn電源コアは比較的低コストの製造コストを持っています.これは多くのアプリケーションで費用対効果の高い選択になります.
電子製品: UYF型MnZn電源コアは,トランスフォーマー,インダクタ,フィルター,および電子製品の他のコンポーネントで一般的に使用されています.これらのコンポーネントは,電源変換と信号処理において重要な役割を果たします.
特定の用途には,テレビ,モニター,オーディオ機器,ゲームコンソールなどの消費者電子機器の電源アダプターとフィルターインダクタが含まれます.通信機器: 携帯電話や基地局などの通信機器では,UYF型MnZn電源コアがRFストック,電源誘導器,その他の部品に使用できます.これらのコンポーネントは,安定した信号伝送と機器の正常な動作を保証するために不可欠です.
電力電子機器: UYF型 MnZn 電力コアは,電源電子学の分野におけるトランスフォーマー,インダクター,および他のコンポーネントにも適しています.これらのコンポーネントは,電気自動車や太陽光発電設備などの新しいエネルギー分野での広範な応用見通しを持っています.
新しいエネルギー部門: 新しいエネルギー技術の急速な発展により,太陽光発電,風力発電,その他の発電設備におけるUYF型MnZn電源コアの適用がますます普及しています.トランスフォーマーに使えるエネルギー変換と貯蔵機能を達成するためのインダクターおよび他の部品.
図 1 図2
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | |||||||||
| A について | B/I | C/C1/C2 | D/D1 | D2/G | E について | F/H | じゃあ,どうする?2) | ラング | ほら3) | BP44 | BP95 | (g/ペア) | ||
| UYF37 | 1 | 37.2+0.3-0. ほら1 | B: オーケー32.2±01 | 16.2±01 | 16±0で15 | 6±02 | 15.0±05 | F: オーケー26.3±015 ジュリアン:100.8±015 |
110.3 | 120.1 | 13247.03 | 2400±25% | 2900±25% | 91.2 |
| 私は:16.7±01 | ||||||||||||||
| UYF39 | 1 | 39.05+0.8-03 | B: オーケー30.0±015 | 16.2±005 | 16.1±025 | 6.1±025 | 16.70分 | F: オーケー24.0±015 ジュリアン:10.45±015 |
110.5 | 119.3 | 13182.65 | 2600±26% | 3100±26% | 92.3 |
| 私は:16.45±015 | ||||||||||||||
| UYF42 | 2 | 42.00±05 | B: オーケー5.30±02 | 18±0 だった3 | 18±0 だった3 | 9±02 | 14.40分 | F:29±02 ジュリアン:8.5±02 |
169.52 | 138.8 | 23529.38 | 3600±25% | 5600±25% | 136.1 |
| 私は:16.5±02 | ||||||||||||||
注記:
AL値の試験条件は,1KHz,0.3V,および10Tである.
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
