| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | EEC64A |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.2 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |

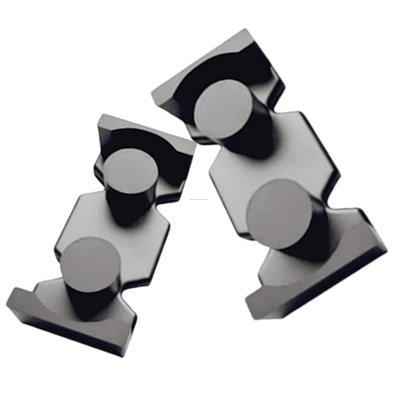

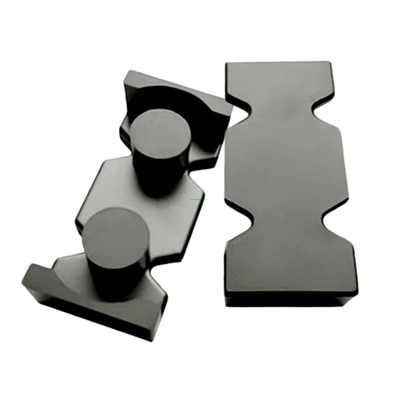

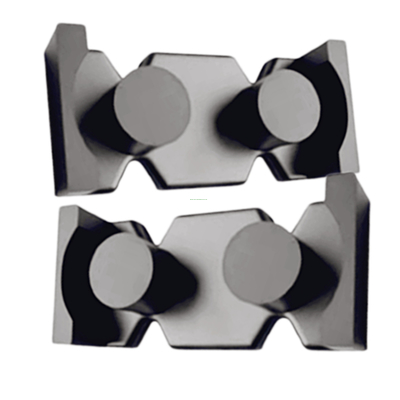

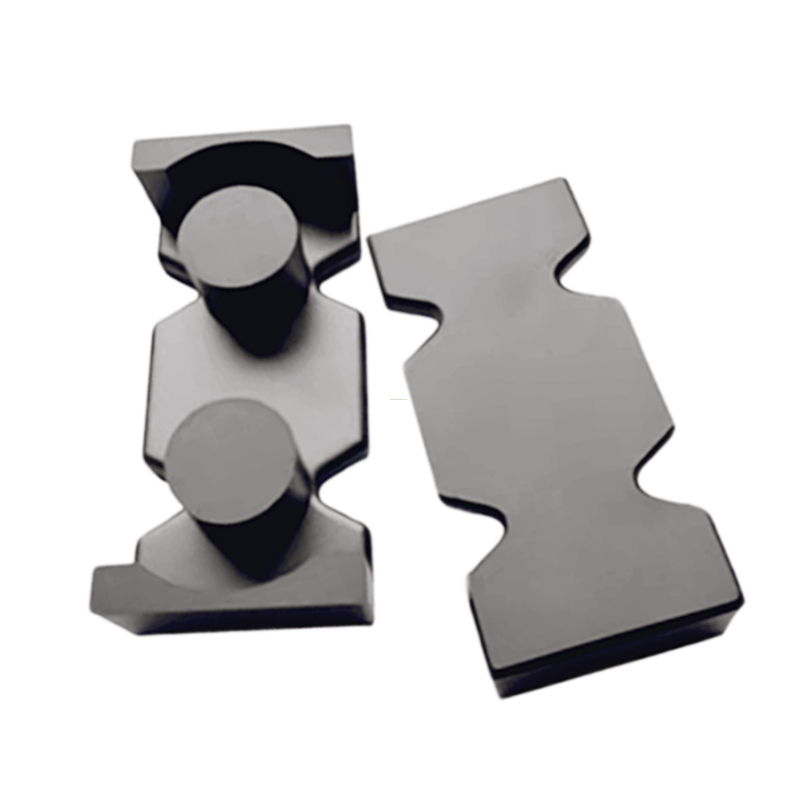

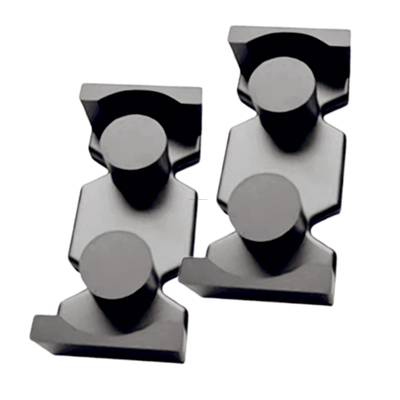

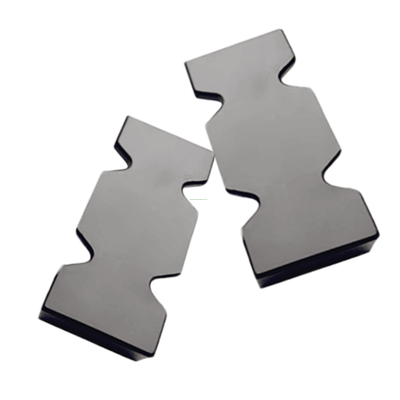

高磁気浸透性■EEC型MnZn電源コアは高磁気透気性があり,電気エネルギーと磁気エネルギーの変換効率を効果的に変換することができます.
低損失: 高周波のアプリケーションでは,EEC型MnZn電源コアの損失は比較的低く,設備の効率を向上させるのに役立ちます.
良好な温度安定性:EEC型MnZn電源コアには良好な温度安定性があり,幅広い温度範囲内で安定した磁気性能を維持することができます.
良い周波数特性:EEC型 MnZn電源コアは,広い周波数範囲で優れた磁気透通性およびインパデンス特性を持っています.異なる周波数で電磁信号処理の要件を満たすことができる.
優良な柔らかい磁気特性:EEC型MnZn電源コアは,柔らかい磁性材料に属し,小さな外磁場の影響で磁性の方向を変えることができる.エネルギー変換効率を向上させる.
電源を切り替える: EEC型MnZn電源コアは,効率的な電力の伝送と変換を達成するために,トランスフォーマー,インダクター,およびスイッチ電源の他のコンポーネントで使用されます.
フィルタインダクタ: フィルターでは,EEC型MnZn電源コアを使用して,電源からのノイズをフィルタリングするフィルターインダクタを製造し,電源出力の安定性と質を向上させることができます.
コイルの固定リング: EEC型 MnZn電源コアは,電流の安定化のために電流の変化を制限するために,オイル保持リングとして使用できます.
通信機器: 携帯電話やベースステーションなどの通信機器では,EEC型MnZn電源コアは,RFストック,電源誘導器,電源誘導器,電源誘導器,電源誘導器,電源誘導器,電源誘導器,電源誘導器,電源誘導器などに使用できます.安定した信号伝達と機器の正常な動作を保証する他の部品.
図です1
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | |||||||||
| A について | B について | C について | D | E について | F について | G | じゃあ,どうする?2) | ラング | ほら3) | BP90 | BP95 | (g/ペア) | ||
| EEC64A | 1 | 64.0±09 | 15.75±015 | 30.0±05 | 15.0±03 | 59.97±09 | 11.75+0.4/-01 | 52.78±09 | 176.7 | 176.7 | 31226.42 | 5800±25% | 7500±25% | 152.00 |
注記:
AL値の試験条件は,1KHz,0.3V,10Tである.
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
