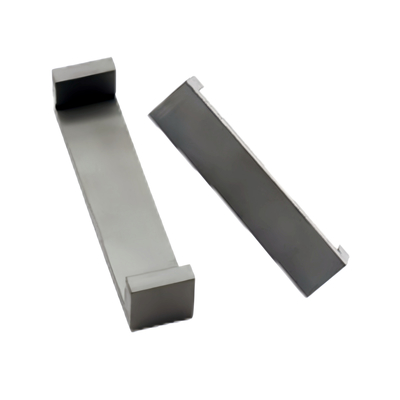

利点:
高磁気浸透性U型MnZn電源コアは,通常高磁気透透性を示し,デバイスの効率とパフォーマンスを向上させるのに役立ちます.
低損失: 高周波および高流量密度の動作条件下では,U型MnZn電源コアは低電力損失を有し,設備の運用コストを削減する.
安定性: U型 MnZn 電源コアは,さまざまな環境条件下で一貫した性能を維持し,優れた温度安定性と時間安定性を示しています.
高耐性: 磁気材料の抵抗性は金属磁気材料よりも著しく高く,回路内の渦巻き電流の発生を抑制する.高周波アプリケーションに最適化.
メカニカル 強さ: U 形の設計により,コアに一定の機械的強度を与え,設置と使用を容易にする.
低生産コスト: 陶器工法の使用により,磁気環とコアを様々な形やサイズで比較的低コストで簡単に製造できます.
応用分野:
交換電源トランスフォーマー: U型MnZn電源コアは,低損失と高磁気透透性特性により,電源変換効率を改善するために電源トランスフォーマーを切り替えるのに広く使用されています.
パワーフィルター: 電源フィルターでは,U型MnZn電源コアは高周波ノイズを効果的に抑制し,出力力の安定性を向上させます.
誘導器: 高磁気浸透性と低損失特性により,U型MnZn電源コアは,インダクターの製造にも一般的に使用されています.フィルタリングなどの機能のための電子機器に広く使用されていますエネルギー貯蔵などです
電子機器U型MnZn電源コアは,LCDディスプレイやPDPディスプレイなどのデバイスの電源変換器と外部電源アダプターで使用されます.電力変換効率と装置の性能を向上させる.

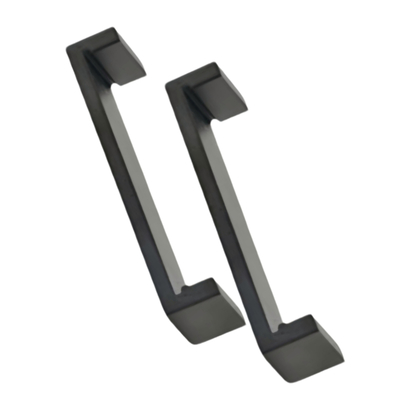

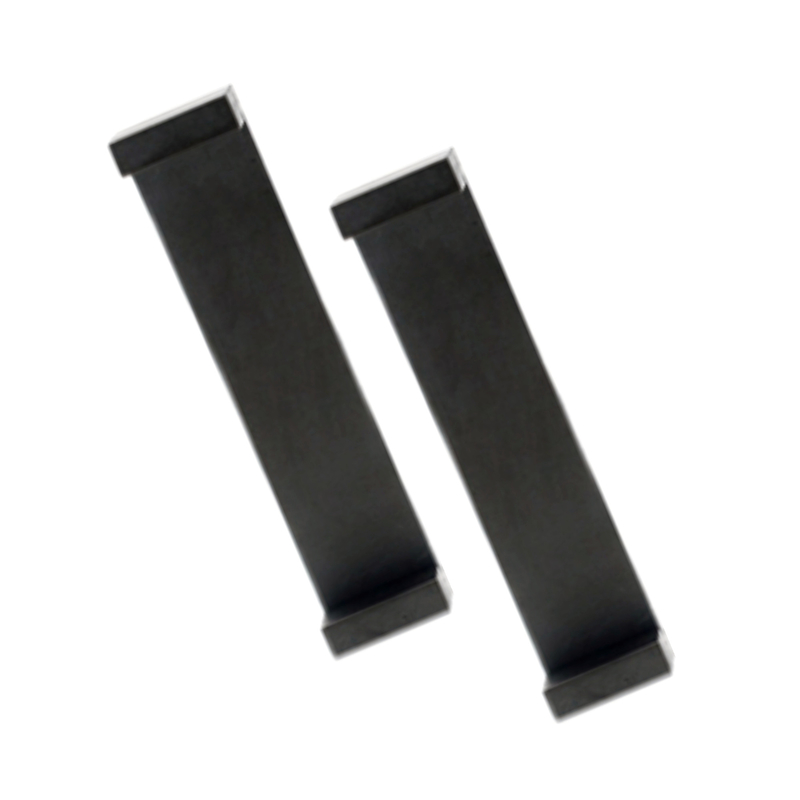

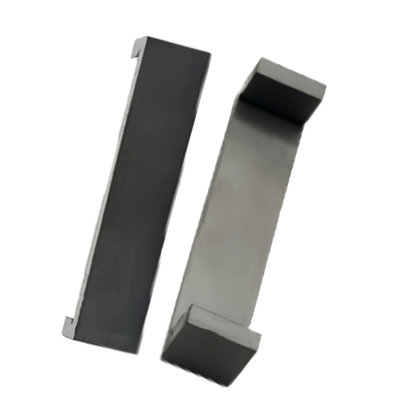

図 1 図 2 図3

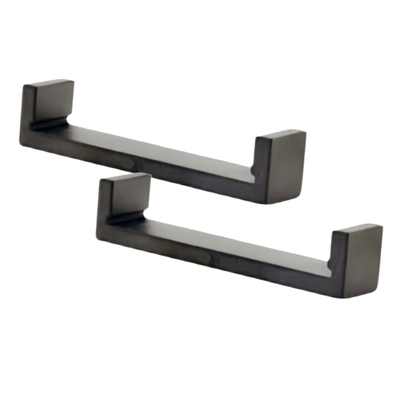

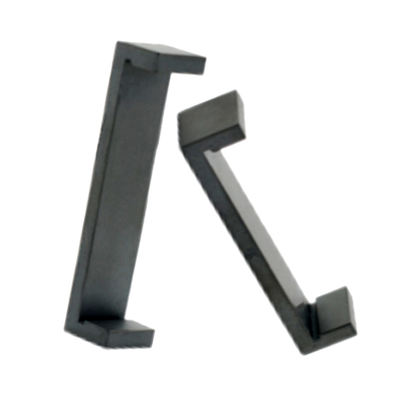

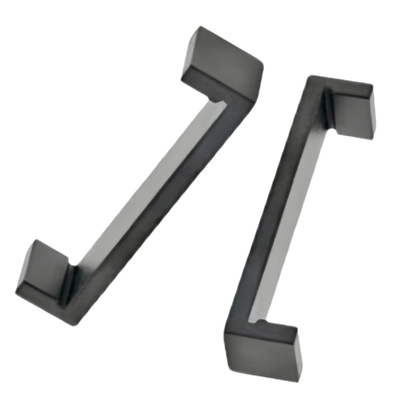

4 図 5 図6
| 仕様 | 図 | 尺寸 (mm) | 圧縮強度 (N) | Q値 | 誘導系数 AL ((nH/N2) | 体重 | |||||||
| A について | B について | C について | D | D1 | E について | H | BP40/PC95 | (g/ペア) | |||||
| U40.5×15×13 | 1 | 40.1±04 | 15±0 だった2 | 13±0で2 | 4.5±02 | / | / | 5±02 | ≥160 | ≥11 | ≥500 | 18.2 | |
| U48.4 × 13.2 × 148 | 1 | 48.4±05 | 140.8±02 | 13.2±02 | 4.5±02 | / | / | / | ≥160 | ≥15 | ≥600 | 19.9 | |
| U55.5×13.2×16 | 1 | 55.5±05 | 16±0で3 | 13.2±02 | 4.5±02 | / | / | / | ≥160 | ≥16 | ≥690 | 22.7 | |
| U60×13.2×15 | 2 | 60±05 | 15±0 だった2 | 13.2±02 | 4.5±02 | / | / | 4.5±02 | ≥160 | ≥18 | ≥700 | 23 | |
| U60.5×12.5×193 | 2 | 60.5±07 | 19.3±02 | 12.5±02 | 4.5±02 | / | / | 5±02 | ≥200 | >1.2 | >720 | 25.4 | |
| U60.5×13.0×154 | 2 | 60.5±05 | 15.4±015 | 13±0で2 | 4.5±02 | 5.3±01 | ≥200 | >1.85 | >710 | 25.5 | |||
| U63.8×15×16 | 3 | 63.6±04 | 16±0で2 | 14.9±02 | / | / | 52.5分 | 5.3±02 | ≥200 | ≥2 | ≥790 | 31.9 | |
| U73×13.2×14 | 2 | 73±07 | 14±0 でした2 | 13.2±02 | 4.5±01 | 4.5±01 | ≥160 | ≥15 | ≥720 | 25.8 | |||
| U78.2 × 13.2 × 148 | 1 | 78.2±05 | 140.8±02 | 13.2±02 | 4.5±02 | / | / | / | ≥160 | ≥18 | ≥800 | 28.3 | |
| U78.2×18.8×125 | 5 | 78.2±07 | 180.8±03 | 12.5±02 | 4.9±02 | 4.5±02 | / | 6±01 | ≥200 | ≥19 | ≥860 | 31.2 | |
| U78×9.0×180 | 1 | 78±07 | 9±03 | 18±0 だった3 | 5±02 | / | / | 4.5±02 | ≥160 | ≥18 | ≥800 | 25.8 | |
| U78.3×24×14 | 6 | 78.3±04 | 24±03 | 14±0 でした3 | 10±025 | / | 67.3±04 | 10±025 | / | / | / | 74.5 | |
| U79.1×16.0×45 | 4 | 79.1±06 | 16±0で2 | / | 50.8±02 | 4.5±02 | / | 4.5±02 | ≥160 | ≥25 | ≥950 | 45 | |
| U92*22*10 | 1 | 92±1 | 22±03 | 10±03 | 10±03 | 10±03 | / | / | / | / | / | 53.9 | |
注記:
AL値の試験条件は,1KHz,0.3V,および10Tである.
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
