| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |

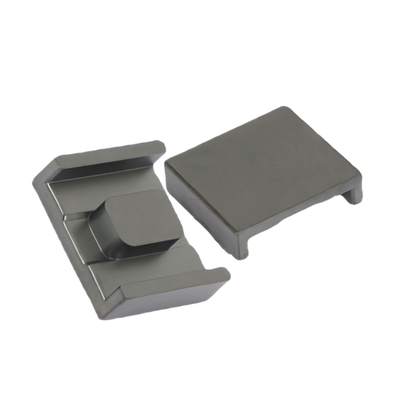

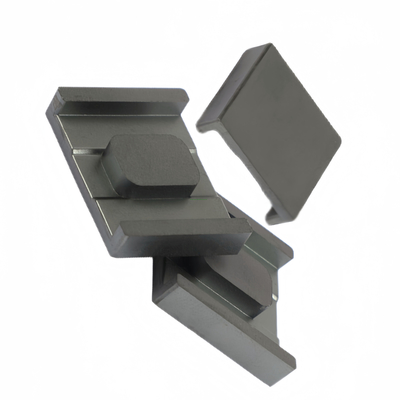

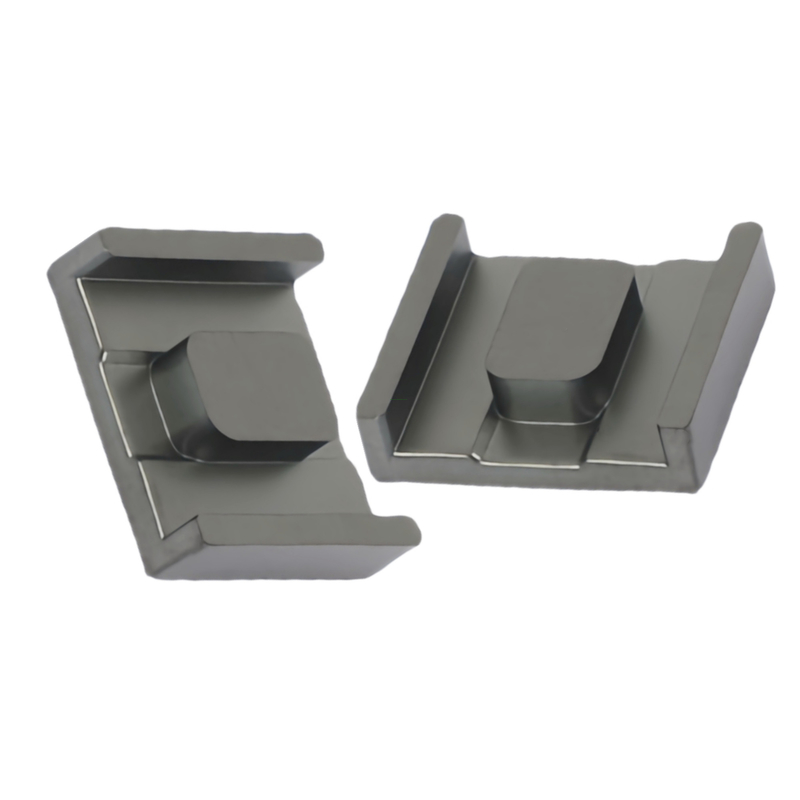

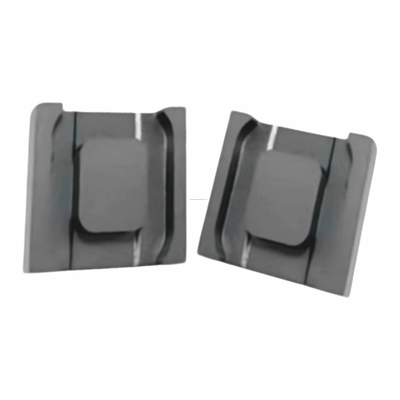

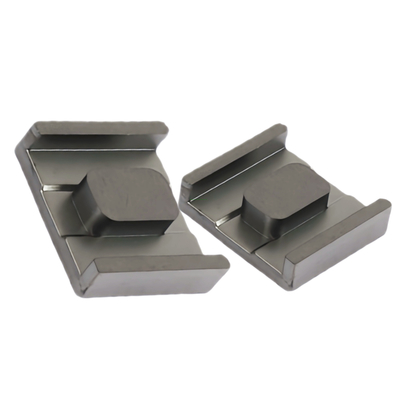

| モデル番号: | エド34/20 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.23 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
高磁気浸透性: 高磁気透通性があり,磁場をより効果的に集め,導いて電磁エネルギーの変換効率を向上させる.
低損失: 動作周波数範囲内では,EED型MnZn電源コアの損失は比較的低く,同じ動作条件下ではエネルギー損失が小さいことを意味します.機器の効率と性能を向上させる.
高キュリー温度キュリー温度は比較的高く,より高い温度でも良い磁気特性を維持できます.熱安定性が良好で,高温の作業環境に適している.
良好な温度特性: 損失は温度に負の関係があり,温度が継続的に上昇するのを防ぐことができます.
便利 な 巻き込み と ワイヤリング: リードスペースが大きく,巻き込みとワイヤリングに便利で,生産プロセスにおける自動組立に有益で,生産効率を改善します.
幅広く動作する周波数帯: 幅広い周波数範囲内で良いパフォーマンスを維持し,異なるアプリケーションシナリオのニーズを満たすことができます.
高出力: 比較的大きな電力を耐えるため,高電力の機器や回路に適しています.
電源を切り替える: 電源の切り替わり,エネルギー貯蔵,フィルタリング,窒息機能に使用される,一般的に使用されるコア材料の1つです.切り替え電源の変換効率と安定性を向上させる.
トランスフォーマー: 通信,ネットワーク,その他の分野におけるデータ伝送と信号伝送において,安定した信号伝送を確保するために,伝送トランスフォーマーの中核として機能します.
エレクトロニック・バラスト: 電流を安定させ,ランプの使用寿命を延長するために,照明機器の電子弾圧器で使用されます.
家電: テレビ,オーディオ 機器,マイクロ波 オーブン などの 家電 に は,フィルタリング,窒息,エネルギー 貯蔵 の 役割 を 果たし,電器 の 性能 や 安全 を 向上 さ せる.
パソコンの電源: コンピュータの安定した電源を提供し,正常な動作を保証します.
エネルギー節約用ランプ: 省エネランプの重要な部品として,照明効率と寿命を向上させます.
通信機器: 通信機器のフィルタリング,反電磁干渉,および通信品質を改善するための他の機能に使用されます.
オフィス自動化機器: プリンターやコピー機などのオフィス自動化機器では,自動車運転,電源フィルタリング,その他の機能に使用されます.
軍用製品,OA機器,電子機器: また,軍事機器,オフィス自動化機器,高コア性能を必要とする電子機器でも広く使用されています.
図 1 図 2 図3
図4 図5
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | ||||||||||
| A について | B について | C1 | C2 | D | E1 | E2 | F について | じゃあ,どうする?2) | レ(ミリ)) | ほら3) | BP44 | BP95 | (g/ペア) | ||
| エド19/8/12 | |||||||||||||||
| エド21/10 | 1 | 21.00±040 | 4.85±015 | 18.60±040 | 10.50±020 | 9.00±020 | 16.24分 | 13.30分 | 2.35±020 | 91.80 | 25.90 | 2377.6 | 6800±25% | 8000±25% | 16.50 |
| EED22/14.5 | 5 | 22.00±040 | 7.25±015 | 14.0±030 | 12.0±020 | 7.00±020 | 17.30分 | 14.40分 | 4.70±020 | 72.00 | 38.00 | 2736.0 | 3600±25% | 4500±25% | 15.60 |
| EED32/13 | |||||||||||||||
| EED33/17S | 2 | 33.80±050 | 8.35±015 | 16.50±020 | 8.40±015 | 8.45±015 | 280.8±05 | _ | 5.85±015 | 76.70 | 52.60 | 4038.0 | 3600±25% | 4500±25% | 25.80 |
| エド34/20 | 3 | 34.00±065 | 10.15±020 | 37.40±060 | 23.20±040 | 9.70±030 | 29.40分 | 23.30分 | 7.30±020 | 202.5 | 59.50 | 12030.9 | 6800±25% | 8500±25% | 72.20 |
| EED36/17S | 2 | 36.80±050 | 8.20±015 | 18.50±020 | 9.60±015 | 9.60±015 | 310.8±05 | _ | 5.70±015 | 92.40 | 57.20 | 5288.0 | 4000±25% | 5000±25% | 30.90 |
| エド38・14 | 4 | 38.20±040 | 7.10±015 | 14.00±030 | _ | 6.00±020 | 32.2 + 0.7 / - 03 | _ | 4.30±015 | 74.31 | 54.67 | 4062.5 | 3500±25% | 4400±25% | 23.40 |
注記:
AL値の試験条件は,1KHz,0.3V,10Tである.注:
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
