| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | EPC39 について5 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.23 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |

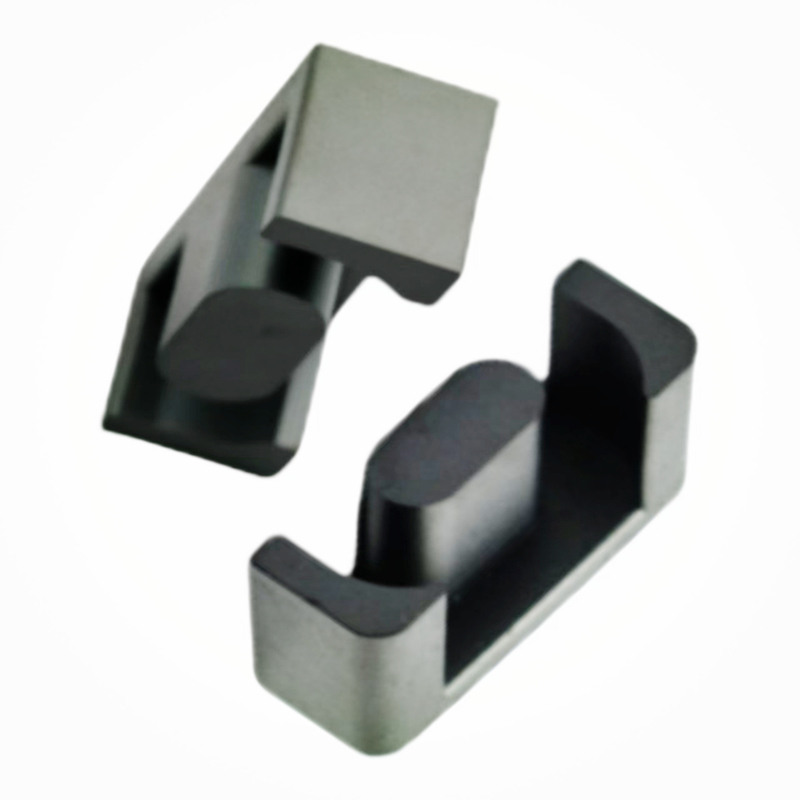

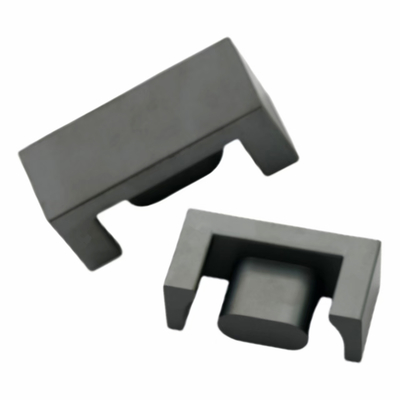

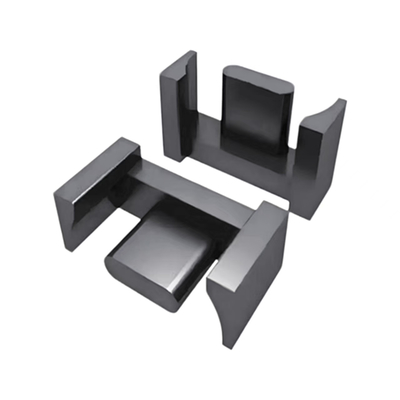

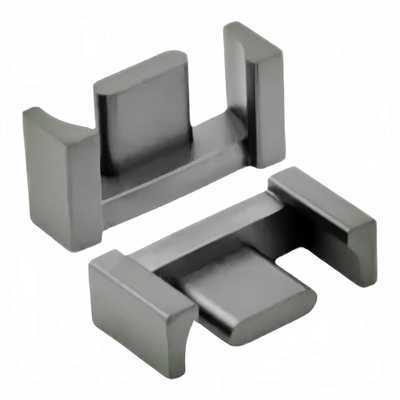

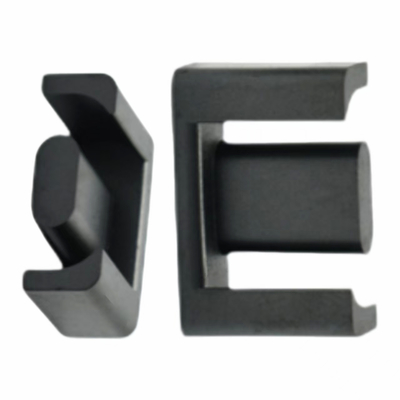

EPC型 Mn-Zn 電源コアには以下の利点がある.
低損失動作周波数では,EPC型Mn-Zn電源コアでは,低負荷で熱量が少なくなります.電気エネルギーをより効率的に利用できますエネルギー損失を削減し,それによって設備の全体的な効率を向上させる.
広い動作周波数帯: EPCタイプ Mn-Zn 電力コアは,幅広い動作周波数帯を有し,異なる周波数帯のアプリケーションニーズを満たすことができます.これは,様々な電子機器に幅広い応用の可能性を与える..
合理 的 な 構造: EPC型 Mn-Zn 電源コアの構造は,安装と固定を容易にするために合理的に設計されています.同時に,サイズが小さく,重量は軽いです.様々な小型電子機器に簡単に組み込める.
良い 保護 効果: EPC型 Mn-Zn 電源コアには電磁性遮蔽効果が良い.装置に対する外部電磁気干渉の影響を効果的に軽減し,機器の反干渉能力を向上させる.
EPC型Mn-Zn電源コアの応用分野には以下のものがある.
精密器具フィールド: 医療機器,計測機器など.これらの機器は,電源の安定性と精度に非常に高い要求事項があります.そしてEPC型 Mn-Zn電源コアは,彼らのニーズを満たすことができます.
コミュニケーション分野プログラム制御交換モジュールの電源,ネットワーク通信機器など.これらのデバイスは大量のデータと信号を処理する必要があります.電力供給の信頼性や安定性に対する高い要求がある.
ナビゲーション機器のフィールド: 衛星ナビゲーションシステム,船舶ナビゲーションシステムなどそしてEPCタイプ Mn-Zn電源コアは,安定した電源サポートを提供することができます.
コンピュータ端末出力フィールド: コンピュータの電源,モニター電源など.これらの装置は,電源の容量,重量,効率に厳格な要求があります.そしてEPCタイプ Mn-Zn電源コアは,軽量で効率的なニーズを満たすことができます.
図 1 図2
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | ||||||||||
| A について | B について | C について | D1 | D2 | E1 | F について | E2 | じゃあ,どうする?2) | ラング | ほら3) | BP44 | BP95 | (g/ペア) | ||
| EPC13 | 1 | 13.3±04 | 6.85±020 | 4.6±015 | 5.6±015 | 2.05±010 | 10.50分 | 4.75±020 | 8.30分 | 12.50 | 30.60 | 382.00 | 850±25% | 950±25% | 3.35 |
| EPC136 | 1 | 13.6±04 | 60.8±020 | 4.6±015 | 5.6±015 | 2.05±010 | 11.00分 | 4.7±020 | 9.00分 | 12.50 | 30.40 | 379.40 | 850±25% | 950±25% | 2.70 |
| EPC17 | 1 | 170.8±04 | 8.75±020 | 6.0±030 | 7.7±020 | 20.8±020 | 15.00分 | 6.25±020 | 12.30分 | 20.85 | 40.40 | 842.60 | 1150±25% | 1500±25% | 5.80 |
| EPC17V | 2 | 17.9±03 | 8.5±010 | 6.7±020 | 7.75±020 | 3.65±020 | 14.00分 | 5.55±015 | 10.80±030 | 29.05 | 37.08 | 1077.3 | 1750±25% | 2200±25% | 6.90 |
| EPC39 について5 | 2 | 39.5±06 | 21.6±020 | 16.0±025 | 16.95±025 | 10.0±025 | 29±060 | 16.6±025 | 21.0±060 | 158.5 | 91.2 | 14455.2 | 4200±25% | 5000±25% | 95.50 |
| EPC46. 薬剤の種類について5 | 3 | 17.9±03 | 8.5±010 | 6.7±020 | 7.75±020 | 3.65±020 | 37.5±07 | 15.5±020 | 30.2±030 | 216.3 | 100.20 | 21673.3 | 5800±25% | 7000±25% | 134.20 |
注記:
AL値の試験条件は,1KHz,0.3V,10T
上記は当社の標準仕様であり,顧客の特別な要求に応じて設計することができます.
