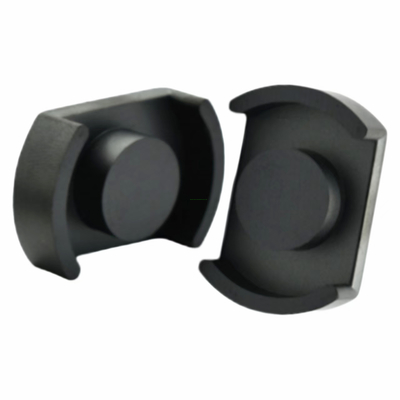

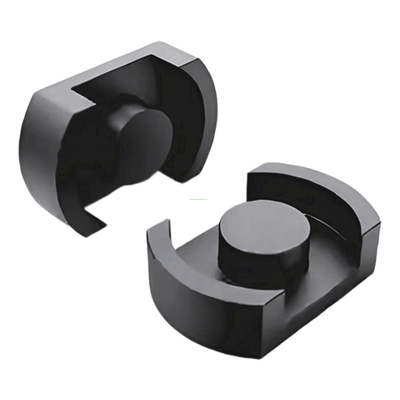

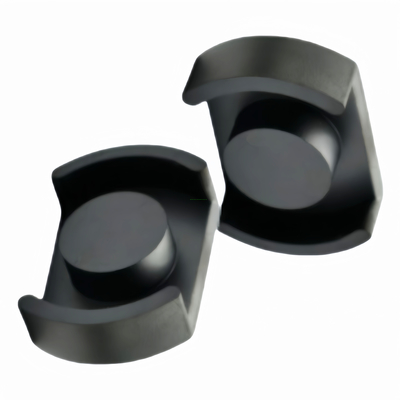

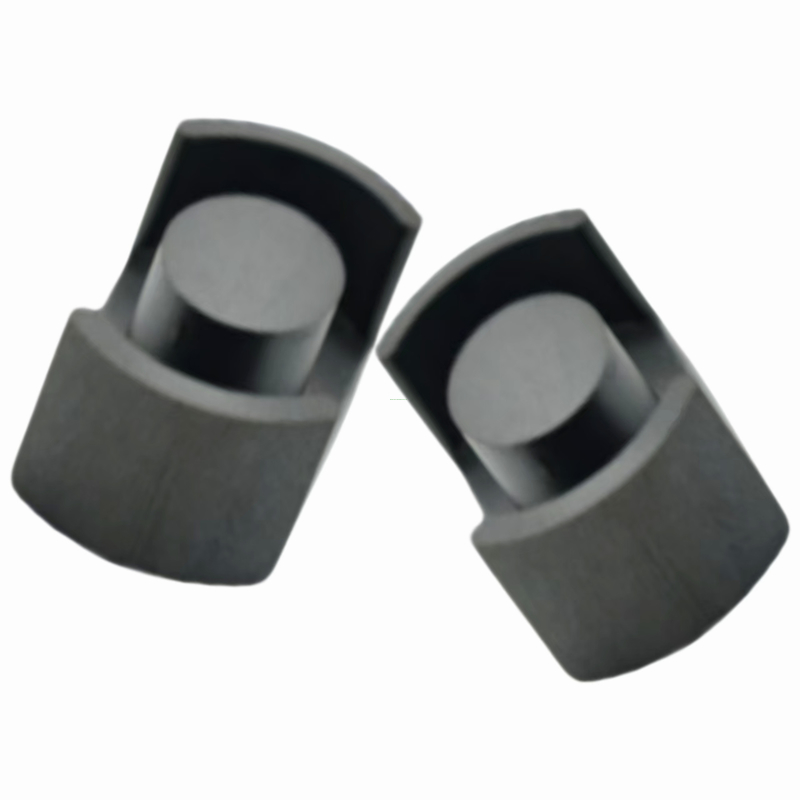

| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | DS ((POT) 3316 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.02-0.1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
高磁気浸透性: 電気エネルギーと磁気エネルギーの変換効率を効果的に変換し,低磁場作用下で効率的な電磁エネルギー変換を保証できます.
強制力は低い: 外部磁場の影響で,磁化と磁化解消プロセスを迅速に達成できます.
高磁気誘導強度: 小容量で大きな磁気誘導強度を達成できます.
温度安定性: 温度安定性が良好で,広い温度範囲内で安定した磁気性能を維持できます.
コンパクトな構造: 設置・使用が簡単で,様々な電子機器の配置に適しています.
コストメリット: 原材料のコストは比較的低く,生産プロセスは比較的シンプルで,価格はより手頃で,大規模生産のニーズを満たすことができます.
電子製品: トランスフォーマー,インダクター,フィルター,その他の部品で使用され,エネルギー変換とフィルタリング機能を達成する.
通信機器: 信号増幅およびフィルタリング機能を達成するために,高周波トランスフォーマー,フィルターおよびその他の部品に使用される.
電力電子機器: トランスフォーマー,インダクター,その他の部品で,電源伝送および変換機能を達成するために使用されます.
再生可能エネルギー部門: トランスフォーマー,インダクター,太陽光,風力,その他の発電設備の他の部品で使用され,エネルギー変換および貯蔵機能を達成します.

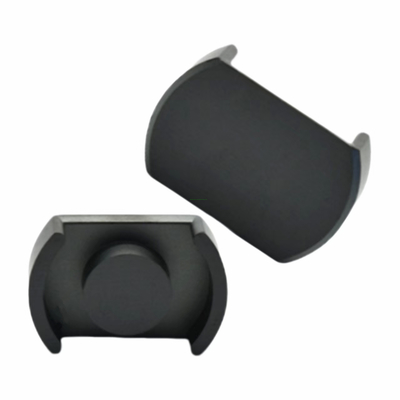

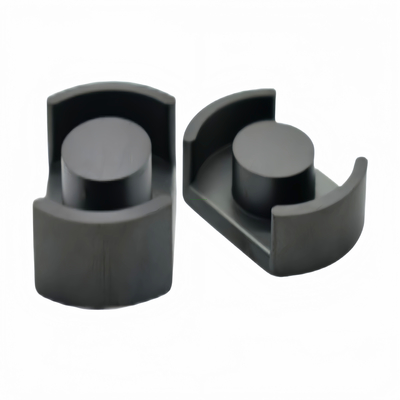

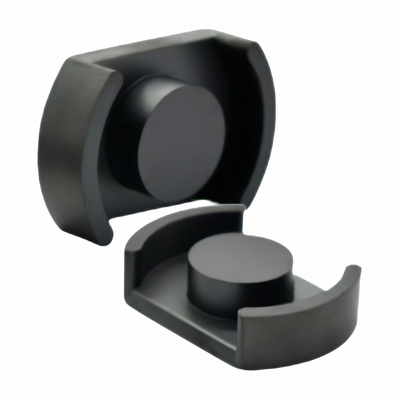

図 1 図2
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | ||||||||||
| A について | B について | C について | D | E1 | E2 | F について | C について (ミリ)-1) |
A について e(mm2) |
レ (mm) |
ベ (ミリ)3) |
BP44 | BP95 | (g/ペア) | ||
| DS ((POT) 2816 | 1 | 28.0±050 | 8.10±020 | 19.00±040 | 11.10±020 | 22.20分 | 15.40分 | 5.20±020 | 0.38 | 107.00 | 41.60 | 4451.20 | 5200±25% | 6800±25% | 27.80 |
| DS ((POT) 3012 | 1 | 30.0±060 | 6.00±020 | 20.30±040 | 13.30±020 | 25.00分 | 18.20分 | 3.20±020 | 0.29 | 122.10 | 36.00 | 4395.60 | 6500±25% | 9000±25% | 26.10 |
| DS ((POT) 3016 | 1 | 30.0±060 | 8.10±020 | 20.30±040 | 13.30±020 | 25.00分 | 18.20分 | 5.30±020 | 0.36 | 122.50 | 43.60 | 5341.00 | 6000±25% | 7800±25% | 32.40 |
| DS ((POT) 3019 | 1 | 30.0±060 | 9.55±020 | 20.30±040 | 13.30±020 | 25.00分 | 18.20分 | 6.75±020 | 0.40 | 122.70 | 48.90 | 6000.03 | 5700±25% | 7200±25% | 35.70 |
| DS ((POT) 3030-1 | 1 | 30.0±060 | 15.00±020 | 20.30±040 | 13.30±020 | 25.00分 | 18.20分 | 12.2±020 | 0.55 | 126.60 | 69.36 | 8781.00 | 4000±25% | 5300±25% | 49.60 |
| DS ((POT) 3216 | 1 | 310.8±050 | 8.50±020 | 20.20±040 | 13.30±020 | 26.30分 | 19.30分 | 5.50±020 | 0.36 | 128.30 | 46.01 | 5903.08 | 5500±25% | 6800±25% | 35.30 |
| DS ((POT) 3312 | 1 | 33.3±050 | 6.10±015 | 23.70±040 | 13.50±020 | 26.30分 | 18.50分 | 3.25±020 | 0.25 | 147.00 | 36.95 | 5430.10 | 7000±25% | 9800±25% | 35.00 |
| DS ((POT) 3313 | 1 | 33.3±050 | 6.50±015 | 23.70±040 | 13.50±020 | 26.30分 | 18.50分 | 3.75±020 | 0.26 | 147.40 | 38.20 | 5630.68 | 6500±25% | 8200±25% | 36.85 |
| DS ((POT) 3316 | 1 | 33.3±050 | 8.50±015 | 23.70±040 | 13.50±020 | 26.80±04 | 18.50分 | 5.70±020 | 0.30 | 148.40 | 44.50 | 6603.80 | 6000±25% | 7800±25% | 42.10 |
| DS ((POT) 3319 | 1 | 33.2±050 | 9.55±015 | 23.70±040 | 13.50±020 | 26.80±04 | 18.50分 | 6.75±020 | 0.35 | 147.40 | 51.40 | 7576.36 | 5800±25% | 7200±25% | 45.70 |
| DS ((POT) 3414 | 1 | 34.0±050 | 7.15±020 | 23.70±040 | 13.50±020 | 27.00分 | 19.60分 | 4.35±020 | 0.28 | 147.00 | 41.55 | 6107.40 | 6500±25% | 8500±25% | 38.00 |
| DS ((POT) 3419 | 1 | 34.0±050 | 9.50±020 | 23.70±040 | 13.50±020 | 27.00分 | 19.60分 | 6.60±020 | 0.35 | 147.40 | 52.00 | 7664.80 | 5500±25% | 7200±25% | 44.80 |
| DS ((POT) 3719 | 2 | 37.0±060 | 9.60±020 | 27.50±045 | 15.40±025 | 30.70±05 | 20.0±05 | 6.30±020 | 0.28 | 189.00 | 52.50 | 9922.50 | 10000±25% | 12000±25% | 56.80 |
| DS ((POT) 4020 | 1 | 390.8±050 | 10.10±020 | 28.30±035 | 16.0±025 | 32.70分 | 20.00分 | 6.50±020 | 0.27 | 208.00 | 55.80 | 11606.4 | 7800±25% | 9200±25% | 69.30 |
| DS ((POT) 4027 | 1 | 390.8±050 | 13.75±020 | 28.30±035 | 16.0±025 | 32.70分 | 20.00分 | 10.15±020 | 0.33 | 208.00 | 69.20 | 14393.6 | 6500±25% | 7800±25% | 83.80 |
| DS ((POT) 4027-1 | 1 | 390.8±050 | 13.75±020 | 28.30±035 | 16.0±025 | 33.00分 | 23.00分 | 10.15±020 | 0.34 | 205.20 | 69.60 | 14282.0 | 6500±25% | 7800±25% | 83.90 |
注記:
AL値の試験条件は,1KHz,0.3V,10T
上記は当社の標準仕様であり,顧客の特別な要求に応じて設計することができます.
