| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | ATQ31/19.6 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.04-0.1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
高磁気浸透性: 電気エネルギーと磁気エネルギーの間の変換効率を効果的に変換し,低磁場作用下で高効率の電磁エネルギー変換を保証できます.
強制力は低い: 外部磁場の影響で,磁化と磁化解消プロセスを迅速に達成できます.
高磁気誘導強度: 小容量で大きな磁気誘導強度を達成できる.
温度安定性: 温度安定性が良好で,広い温度範囲内で安定した磁気性能を維持できます.
電子製品: トランスフォーマー,インダクター,フィルター,および他の部品で使用され,電気エネルギー変換およびフィルタリング機能を達成します.
通信機器: 信号増幅とフィルタリング機能を達成するために,高周波トランスフォーマー,フィルター,および他のコンポーネントで使用されます.
電力電子機器: トランスフォーマー,インダクター,および他の部品で使用され,電源伝送および変換機能を達成する.
再生可能エネルギー部門: トランスフォーマー,インダクター,太陽光発電,風力発電,その他の発電設備の他の部品で使用され,エネルギー変換と貯蔵機能を達成します.

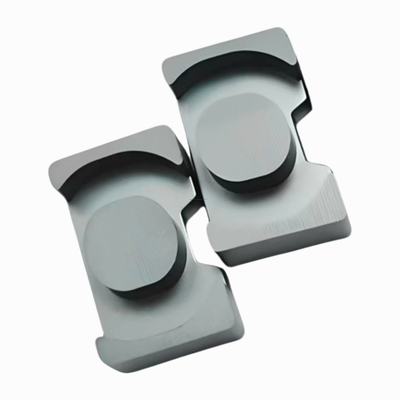

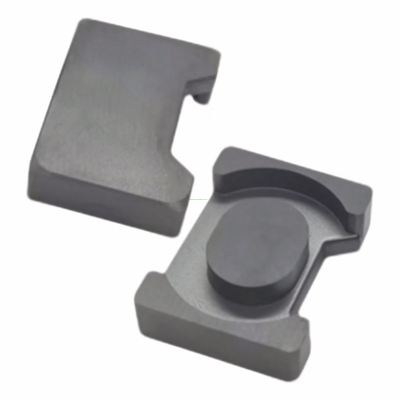

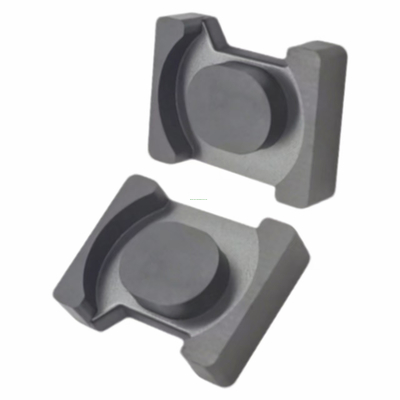

図 1 図 2 図3

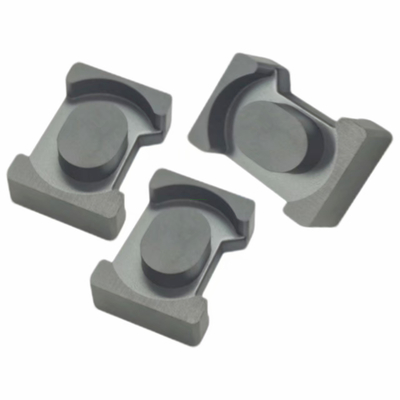

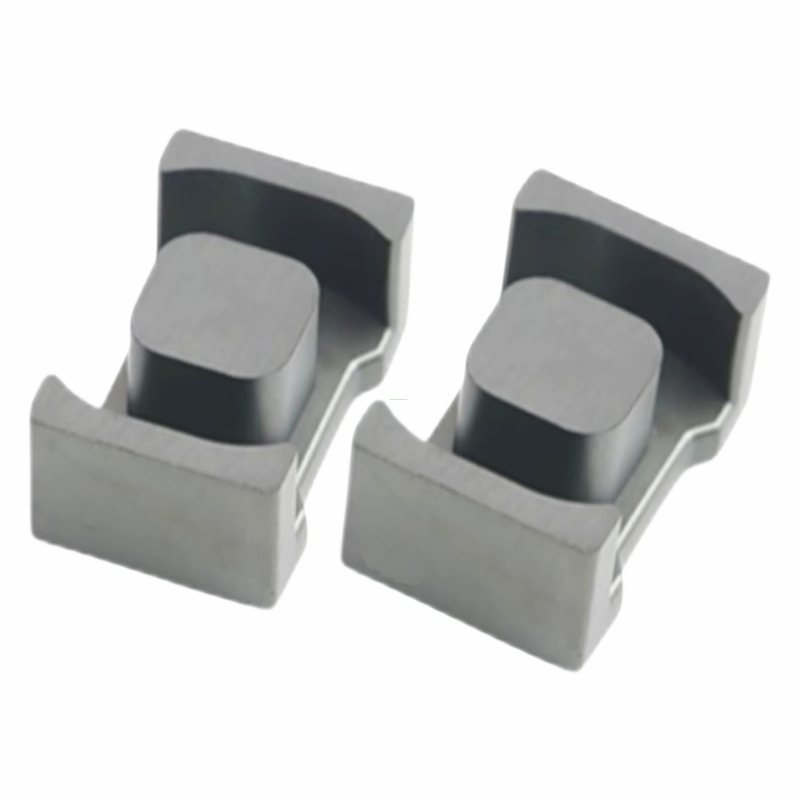

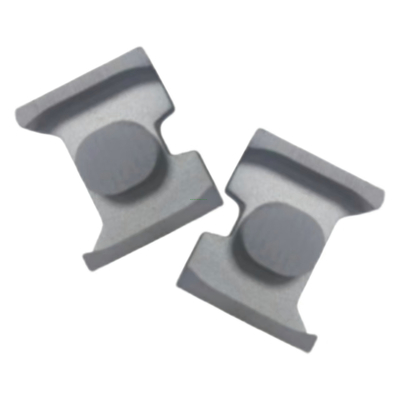

4 図 5 図6
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | |||||||||||||
| A について | B について | C/C1 | C2 | D1 | D2 | E1 | E2 | E3 | F について | アエ | アク | レ | ベ | BP44 | BP95 | (g/ペア) | ||
| (ミリ)2) | (ミリ)2) | (mm) | (ミリ)3) | |||||||||||||||
| ATQ17.2/12.4 | 1 | 17.2±035 | 6.2±015 | 14.4±035 | 10.15±03 | 9.7±025 | 6.1±02 | 14.2±035 | 12.7±035 | - | 4.1±015 | 50.2 | 33.21 | 31 | 1556.2 | 3000±25% | 3800±25% | 9.8 |
| ATQ27/10 | 1 | 27±05 | 5.1±015 | 22.5±05 | 17.3±04 | 14.2±025 | 11.2±025 | 23.2±05 | 19±0 だった5 | 15±0 だった5 | 2.2±015 | 132 | 26.4 | 34.6 | 4567.2 | 6800±25% | 9000±25% | 23.7 |
| ATQ27/18.1L-1 | 1 | 27±04 | 9.05±01 | 20±03 | 15.25±025 | 14.2±025 | 11.2±025 | 22±04 | 170.04±04 | 16.2±04 | 50.8±015 | 128 | 62.6 | 45.8 | 5862 | 6100±25% | 8000±25% | 43.2 |
| ATQ28/18.4F-1 | 2 | 28±04 | 9.2±015 | 24.3±04 | 18.35±03 | 15.3±025 | 13±0で25 | 24.3±04 | 17.9±04 | 13.6±04 | 50.8±015 | 155 | 65.54 | 45.8 | 7099 | 7700±25% | 10000±25% | 43.8 |
| ATQ28 / 14 について6 | 3 | 28±05 | 7.3±015 | 16±0で3 | 18.35±03 | 13±0で25 | 10.5±02 | 23.2±045 | 19.4±045 | 16.6±045 | 3.7±015 | 111.5 | 46.99 | 39.8 | 4436 | 6000±25% | 7800±25% | 26.9 |
| ATQ22/17 チェックリスト8 | 4 | 22.1±04 | 8.9±015 | 14.1±04 | 12±03 | 9±02 | 8.7±02 | 170.8±04 | 14.9±04 | - | 6.35±015 | 68.1 | 57.79 | 44.6 | 3037.26 | 3300±25% | 4100±25% | 18.2 |
| ATQ31/19.6 | 5 | 31±05 | 90.8±02 | 27.6±045 | - | 170.8±03 | 13.7±02 | 24±05 | 180.8±045 | - | 6.3±02 | 209.1 | 64.89 | 53.3 | 11153 | 8500±25% | 10500±25% | 62 |
| ATQ23.7/13 | 6 | 23.7±04 | 6.5±015 | 170.8±04 | 14.7±03 | 9.6±025 | 12.2±025 | 21±04 | 13.4分 | 13.4分 | 3.5±015 | 98 | 30.8 | 35.4 | 3469.2 | 5500±25% | 6800±25% | 20.5 |
注記:
AL値の試験条件は,1KHz,0.3V,および100Tである.
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
