| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | 14歳5 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.2 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
高磁気浸透性
高飽和性磁気誘導強度
良好な温度安定性
低損失
高度 な 機械 力
パワーフィルター
インダクター
トランスフォーマー
電子機器におけるEMI抑制

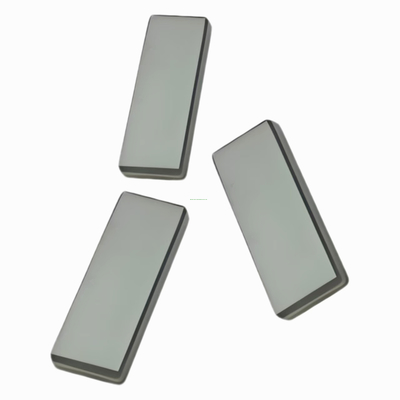

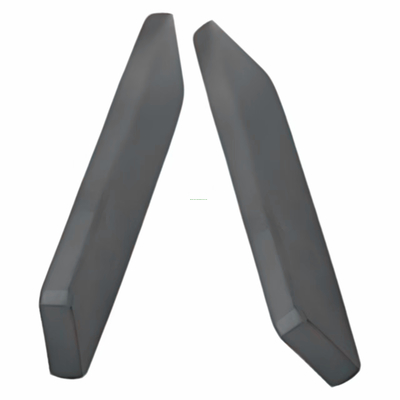

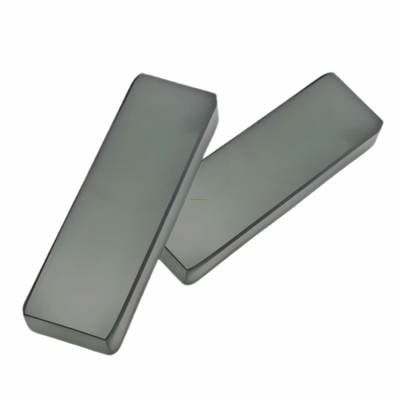

図1 図2 図3

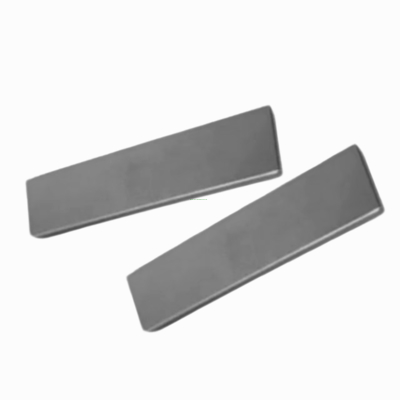

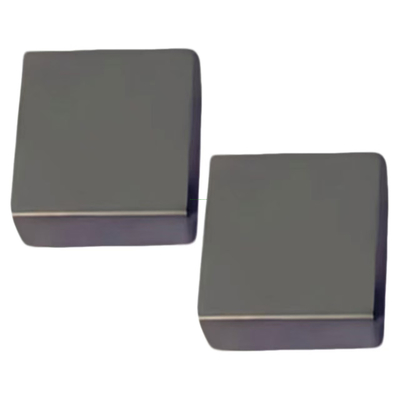

図4 図5
| 仕様 | 図 | 尺寸 (mm) | 圧縮強度 (N) | Q値 | 誘導器 L (((uH) |
体重 | ||
| A について | B について | C について | BP40/BP95 | (g/ペア) | ||||
| ポイントは,8 | 1 | 12.80±020 | 10.50±020 | 4.80±015 | / | / | / | 3.1 |
| I14.5 × 10.4 × 4 について8 | 1 | 14.50±030 | 10.20から1050 | 4.80±015 | / | / | / | 3.45 |
| I14.8 × 10.5 × 4 について8 | 1 | 14.80+0/-030 | 10.50±020 | 4.85±015 | / | / | / | 3.6 |
| 18*3*2 となる2 | 1 | 18.0±030 | 3.0±010 | 2.2±010 | / | / | / | |
| I19.6*19*6 | 1 | 26.9±050 | 19.65±035 | 6.0±005 | / | / | / | |
| I22×6×2 について2 | 1 | 22.00±040 | 6.0±020 | 2.20±015 | / | / | / | 1.45 |
| I22×16×60 | 1 | 22.00±040 | 16.0±020 | 6.00±015 | / | / | / | 10.5 |
| I22×18.2×6 について0 | 1 | 22.00±030 | 18.2 + 040 | 6.00±010 | / | / | / | 13 |
| I30*18*4 | 1 | 30.00±050 | 18.0±010 | 4.00±010 | / | / | / | |
| 32×12×4 となる0 | 1 | 36.00±030 | 12.0±020 | 4.00±010 | / | / | / | 8.7 |
| I23×22×6 について0 | 1 | 23.00±030 | 22.0±030 | 6.00±010 | / | / | / | 16 |
| I36×32×12 | 1 | 36.00±030 | 32.0±030 | 12.00+0.1/-03 | / | / | / | 71 |
| I40×15×3 について5 | 1 | 40.00±040 | 15.0±025 | 3.50±010 | / | / | / | 12 |
| I40×15×50 | 1 | 40.00±040 | 15.0±025 | 5.00±010 | / | / | / | 14.4 |
| I40×40×15 | 1 | 40.00±040 | 40.0±040 | 14.80±020 | / | / | / | 121.9 |
| I155×68×12 | 1 | 155.5±050 | 68.00±050 | 12.0±020 | / | / | / | |
| I195.5×68×18 | 1 | 195.5±050 | 68.00±050 | 18.0±020 | / | / | / | |
| I55×20×5 | 2 | 54.80±040 | 19.85±020 | 4.90±015 | ≥160 | ≥153 | ≥625 | 24.9 |
| I96.4 × 20 × 7 について7 | 2 | 96.40±050 | 20.00±020 | 7.50±020 | ≥200 | / | / | 70 |
| I22×15×5 について0 | 3 | 22.00±030 | 15.0±020 | 5.00±015 | / | / | >280 | 8 |
| 1×26×15×5 といったものです0 | 3 | 26.00±035 | 15.0±020 | 5.00±015 | / | / | >310 | 9.45 |
| I26.8*19.5*5 | ||||||||
| 1 29 × 15 × 5 について0 | 3 | 29.00±035 | 15.0±025 | 5.00±015 | / | / | >340 | 10.5 |
| I33×18×4 試した5 | 3 | 33.00±050 | 18.0±030 | 4.50±020 | ≥160 | ≥0.8 | ≥370 | 13.1 |
| I35×15×5 | 3 | 35.00±030 | 15.0±020 | 5.00±020 | / | / | / | 12.6 |
| I40×15×50 | 3 | 40.00±030 | 15.0±020 | 5.00±020 | / | / | / | 14.5 |
| 40×36×4 について5 | 3 | 40.00±050 | 36.0±050 | 4.50±020 | / | / | / | 30.6 |
| I45×12×5 | 3 | 45.00±050 | 11.80±020 | 5.00±020 | ≥160 | / | / | 13.2 |
| I47×14×5 | 3 | 47.00±050 | 14.00±020 | 5.00±020 | ≥160 | ≥125 | ≥500 | 15.3 |
| ポイントは19.6×10×25 | 3 | 49.60±040 | 10.00±015 | 2.50±010 | ≥55 | / | / | 7.5 |
| I50×15×5 | 3 | 50.0±050 | 14.90±015 | 4.85±015 | ≥160 | ≥110 | ≥510 | 17.25 |
| 1x50×18×4 試しに5 | 3 | 50.0±050 | 18.0±030 | 4.50±020 | ≥160 | / | / | 19.5 |
| I55×7.3×3 といったものです5 | 3 | 55.0±045 | 7.30±020 | 3.50±020 | / | / | / | 6.8 |
| I55×8×5 | 3 | 55.0±050 | 8.0±015 | 5.0±015 | ≥160 | ≥125 | ≥480 | 10.7 |
| I55×15×5 | 3 | 54.85±040 | 14.90±020 | 4.90±015 | ≥160 | ≥13 | ≥545 | 19 |
| I55×18×4 といったものです.5 | 3 | 55.00±040 | 18.00±030 | 4.50±020 | ≥160 | ≥14 | ≥575 | 20.6 |
| I60×14×5 | 3 | 60.00±050 | 14.00±020 | 5.00±020 | ≥160 | ≥155 | ≥605 | 20 |
| I60×15×5 | 3 | 59.50±050 | 14.90±020 | 4.90±010 | ≥160 | ≥135 | ≥575 | 21.1 |
| I60×14.6×4 といったものです.6 | 3 | 60.00±050 | 14.50±025 | 4.60±020 | ≥160 | / | / | 18.65 |
| I63×12×48 | 3 | 63.00±070 | 12.00±020 | 4.80±015 | ≥160 | ≥135 | ≥570 | 17.1 |
| I65*15*5 | 3 | 65.00±060 | 15.00±030 | 5.00±020 | ≥160 | / | / | 23.65 |
| I67×18×45 | 3 | 67.00±050 | 18.00±030 | 4.50±020 | ≥160 | ≥160 | ≥670 | 26.1 |
| I70×15×5 | 3 | 70.00±050 | 14.90±020 | 5.00±020 | ≥160 | ≥160 | ≥660 | 24.8 |
| I70×70×30 | 3 | 70.00±070 | 70.00±070 | 30.00±05 | / | / | / | 751 |
| 75*15*5 | 3 | 75.00±070 | 15.00±030 | 5.00±020 | ≥160 | / | / | 26.8 |
| 80×40×1 となる2 | 3 | 80.00±050 | 40.0±050 | 1.20±010 | / | / | / | 38.2 |
| I84.2×15×5 | 3 | 84.20±080 | 14.90-0 だった50 | 5.00-0だった30 | ≥160 | / | / | 29.3 |
| I84.5×15×5 | 3 | 84.50±050 | 14.90±020 | 5.00±020 | ≥160 | / | / | 30.6 |
| 1 84.7×18×4 | 3 | 84.70-0 だった30 | 18.00-0だった25 | 40.00+0.10/-015 | ≥100 | / | / | 37.2 |
| I85.5×18×4 | 3 | 85.50±075 | 18.60±020 | 4.65±020 | ≥120 | / | / | 39.6 |
| I86×15×5 | 3 | 86.00±085 | 14.90-0 だった50 | 5.00-0だった30 | ≥160 | / | / | 29.9 |
| I90×15×5 | 3 | 90.00±050 | 15.0±030 | 5.0±020 | ≥160 | ≥20 | ≥800 | 32.35 |
| I90×8×4 | 3 | 89.90±040 | 7.90±010 | 3.90±010 | ≥55 | / | / | 15.3 |
| I94×50×15 | 3 | 94.0+0.20/-060 | 50.0±030 | 15.0±030 | / | / | / | 381 |
| I49×29.5×75 | 4 | 49.00±050 | 29.50±04 | 7.50±020 | / | / | / | 51 |
| 50×50×9で7 | 4 | 50.0±030 | 50.0±030 | 9.70±020 | / | / | / | |
| 1 23 × 6 × 2 について2 | 5 | 23.00±030 | 6.0±015 | 2.20±005 | / | / | / | 1.7 |
注記:
AL値の試験条件は,1KHz,0.3V,および10Tである.
上記は当社の標準仕様であり,お客様の特別な要求に応じて設計することができます.
