| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |

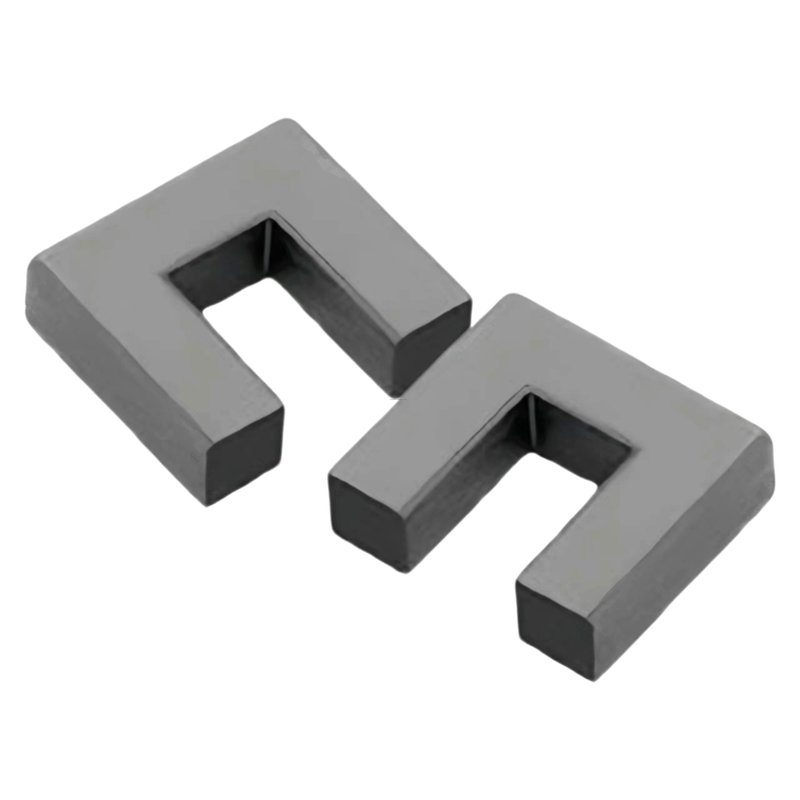

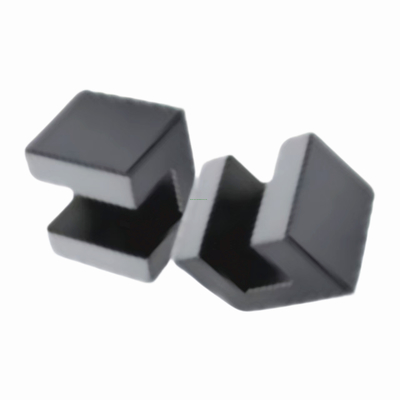

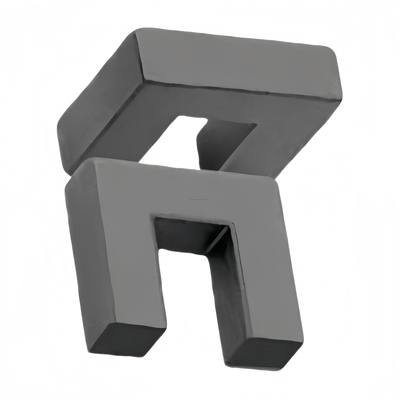

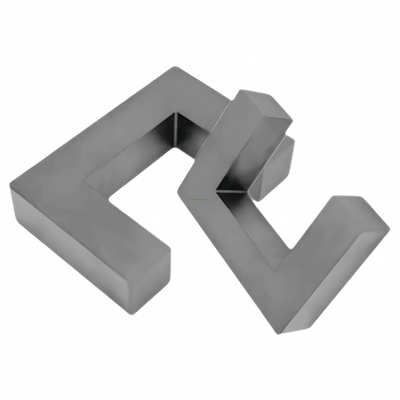

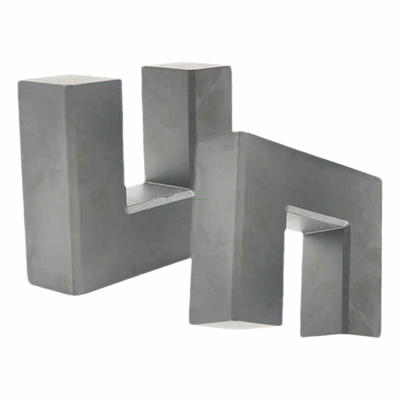

| モデル番号: | UU16 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.03-0.1 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
利点:
高磁気浸透性: UU型 MnZn パワーフェライトコアは,低周波範囲で優れた誘導性特性を表すことができる高い初期透気性を持っています.これは低周波のコモンモード干渉電流を 蓄積するための磁場エネルギーに効果的に変換します干渉信号が回路に与える影響を減らす.
高飽和性磁気誘導強度: 高電流条件下では, UU型 MnZn 電力フェライトコアは飽和状態に入る可能性が低い.このコアは,回路の負荷が大幅に変化し,電流が変動しても,安定したパフォーマンスを維持することができます電気磁気干渉 (EMI) を継続的かつ効果的に抑制する
良好な温度安定性: UU型MnZnパワーフェライトコアは,一定の温度範囲内で良好な安定性があり,異なる作業環境で性能を維持することができます.
低損失: UU型 MnZn 電力フェリートコアの損失は比較的低く,高周波動作中に渦巻く電流によるエネルギー損失と熱を減らすことができます.核の作業効率と安定性を向上させる.
高度 な 機械 力: UU型MnZnパワーフェライトコアは,通常,高い機械的強度を持ち,簡単に損傷を受けずに特定の物理的ストレスを耐えることができます.
応用分野:
パワーフィルター: UU型MnZn電源フェライトコアは,電源供給の安定性と信頼性を高めるため,電源フィルターで高周波のノイズと電源ラインの干渉を抑制するために一般的に使用されています.
誘導器: 高い磁気透気性と低損失特性により,UU型MnZnパワーフェライトコアは,インダクターのコア材料としてしばしば使用されます.エネルギー貯蔵などの機能を果たすフィルタリングとインピーダンスのマッチング
トランスフォーマー: UU型MnZn電源フェライトコアは,スイッチ電源変形器やパルス変形器などの小型変形器に広く使用されています.
電子機器におけるEMI抑制電子製品 (コンピュータ,テレビ,オーディオ機器,デジタル通信機器など)UU型 MnZn パワーフェライトコアは,電磁放射線と干渉を減らすためにEMI抑制部品としても使用されます..
図 1 図2
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | ||||||||
| A について | B について | C/C1/C2 | D | E について | F/H | じゃあ,どうする?2) | ラング | ほら3) | BP44 | BP95 | (g/ペア) | ||
| UU6だ5 | 1 | 6.50±020 | 4.65±020 | 10.10±025 | 2.1±015 | 2.30±020 | 2.50±015 | 22.58 | 20.95 | 473.05 | 1600±25% | 2100±25% | 3.00 |
| UU8だ5 | 1 | 8.50±020 | 5.30±020 | 22.90±030 | 2.75±015 | 3.00±020 | 3.25±015 | 68.64 | 24.3 | 1667.95 | 4000±25% | 5200±25% | 10.60 |
| UU15.6-1 | 1 | 15.60±030 | 4.70±015 | 13.00±030 | 4.0±015 | 7.60±030 | 0.90±015 | 50.2 | 31.04 | 1558.21 | 3000±25% | 3800±25% | 10.65 |
| UU15.6-2 | 1 | 15.60±030 | 4.70±015 | 25.60±030 | 4.0±015 | 7.60±030 | 0.90±015 | 98.82 | 31.04 | 3067.37 | 3000±25% | 3800±25% | 21.10 |
| UU15.6-3 | 1 | 15.60±030 | 5.60±015 | 25.60±030 | 4.0±015 | 7.60±030 | 1.60±015 | 102.0 | 34.2 | 3488.40 | 3000±25% | 3800±25% | 21.10 |
| UU16 | 1 | 16.0±030 | 6.0±015 | 18.0±040 | 4.5±015 | 7.00±030 | 2.00±015 | 75.4 | 35.3 | 2661.62 | 3300±25% | 5000±25% | 15.00 |
| UU29-1 | 1 | 29.0±050 | 7.80±010 | 25.0+0.3/-05 | / | 23.80分 | 5.35±015 | 60.8 | 77.45 | 4708.96 | 2200±25% | 3000±25% | 31.90 |
| UU29-2 | 1 | 29.0±050 | 10.3±010 | 25.0+0.3/-05 | / | 23.80分 | 7.85±015 | 60.7 | 87.5 | 5311.25 | 2000±25% | 2800±25% | 31.90 |
| UU30 | 1 | 30.0±050 | 4.60±015 | 26.0±040 | 5.0±015 | 20.0±050 | 0.75±015 | 104.1 | 56.6 | 5892.06 | 4000±25% | 5800±25% | 36.20 |
| UU72 | 2 | 72.20±060 | 17.80±040 | 47.20±050 | 37.20±050 | 48.2±050 | 12.30±030 | 460.00 | 158.4 | 72864.00 | 9500±25% | 11500±25% | 436.00 |
注記:
AL値の試験条件は,1KHz,0.3V,10T
上記は当社の標準仕様であり,顧客の特別な要求に応じて設計することができます.
