| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | エフD16 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.23 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |

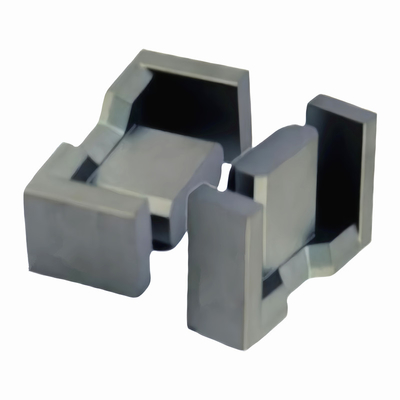

高磁気浸透性
低損失
良い熱安定性
優れた反干渉能力
簡単 に 設置 し,処理 する

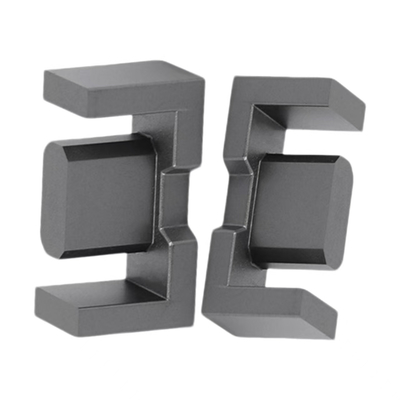

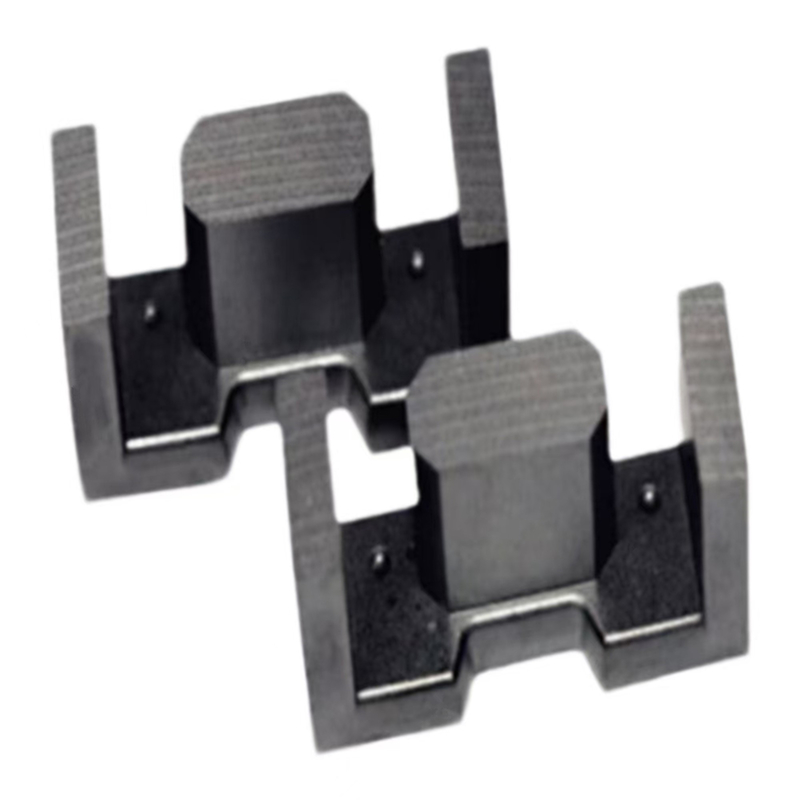

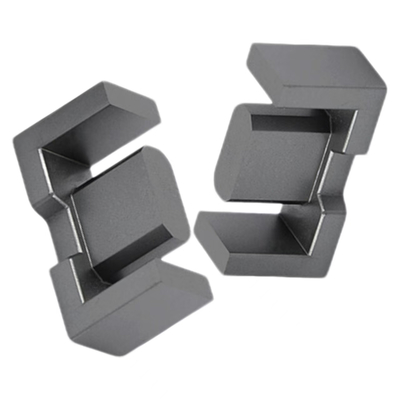

図 1 図 2 図3

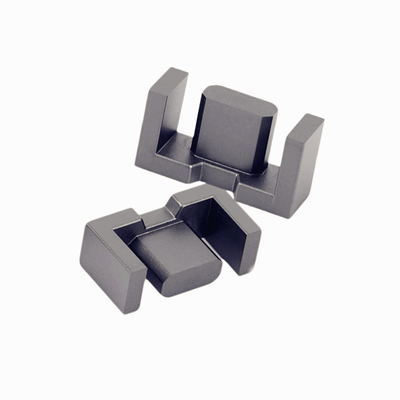

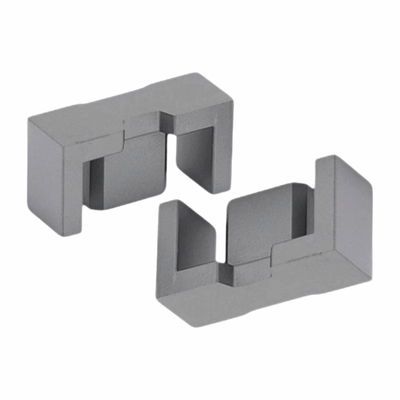

図4 図5
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 (g/ペア) | |||||||||
| A について | B について | C について | D1 | D2 | E について | F について | じゃあ,どうする?2) | ラング | ほら3) | BP44 | BP95 | |||
| エフD15.5/8/5 | 1 | 15.5±04 | 7.75±02 | 4.65±015 | 5.3±020 | 2.4±015 | 11.0分 | 5.7±02 | 14.50 | 35.40 | 513.80 | 950±25% | 1150±25% | 3.50 |
| エフD16/8/5 | 3 | 16.35±03 | 7.6±02 | 40.8±02 | 6.0±015 | 2.5±015 | 12.4分 | 5.4±02 | 16.90 | 36.10 | 608.70 | 1000±25% | 1200±25% | 3.80 |
| エフD17/8/6 | 3 | 17.00±03 | 8.15±015 | 5.60±02 | 6.0±020 | 3.3±020 | 12.5分 | 5.55±02 | 22.70 | 37.40 | 849.10 | 1500±25% | 1750±25% | 5.45 |
| エフD18/9/6 | 3 | 170.8±03 | 8.60±02 | 6.10±02 | 7.45±015 | 3.4±010 | 12.8分 | 6.25±015 | 27.50 | 39.70 | 1094.00 | 1600±25% | 1800±25% | 6.40 |
| エフD20.3/8/7 | 2 | 20.6±035 | 7.60±020 | 6.50±020 | 8.00±020 | 4.7±02 | 14.6分 | 4.40±020 | 37.55 | 35.90 | 1348.05 | 2650±25% | 3300±25% | 7.86 |
| エフD20.6/10/7 | 2 | 20.6±040 | 10.0±025 | 6.65±020 | 8.80±020 | 3.6±02 | 15.7分 | 7.7±025 | 29.60 | 48.20 | 1426.00 | 1360±25% | 1500±25% | 8.70 |
| エフD20.8/12/5 | 5 | 200.8±035 | 12.1±015 | 4.50±020 | 8.40±020 | 2.95±015 | 15.0±03 | 9.20±015 | 23.90 | 52.10 | 1245.00 | 970±25% | 1150±25% | 8.50 |
| エフD21/10/7 | 2 | 21.0±050 | 10.0±025 | 6.65±020 | 8.65±020 | 3.5±02 | 16.3分 | 7.7±025 | 29.60 | 48.50 | 1437.60 | 1360±25% | 1500±25% | 8.70 |
| エフD25/13/9 | 2 | 25.0±065 | 12.5±025 | 9.1±02 | 11.3±020 | 5.1±02 | 19.0分 | 9.4±025 | 53.00 | 58.60 | 3105.80 | 2150±25% | 2700±25% | 17.20 |
| エフD25.5/13/9A | 2 | 25.5±065 | 12.6±025 | 9.1±02 | 11.4±020 | 5.2±02 | 19.4±06 | 9.5±025 | 55.10 | 59.20 | 3264.00 | 2150±25% | 2700±25% | 18.60 |
| エフD31/15/9 | 2 | 31.4±060 | 15.2±020 | 9.1±02 | 14.6±025 | 4.7±02 | 23.8分 | 11.4±025 | 63.80 | 71.50 | 4562.50 | 2300±25% | 2900±25% | 26.60 |
| エフD35/22/6.5 | 3 | 35.7±070 | 21.70±020 | 6.50±02 | 16.5±025 | 3.9±02 | 25.5分 | 16.70±020 | 64.00 | 95.50 | 6112.00 | 1800±25% | 2300±25% | 41.60 |
| エフD36/24/10 | 3 | 36.2±05 | 23.6±03 | 10.0±03 | 14.0±030 | 5.0±02 | 25.8分 | 18.7±025 | 82.20 | 103.70 | 8530.00 | 2100±25% | 2600±25% | 52.60 |
| EFD38/18/7.6 | 3 | 37.7±065 | 17.6±025 | 7.60±025 | 18.65±025 | 3.4±02 | 29.4分 | 13.1±025 | 61.85 | 81.70 | 5053.15 | 2100±25% | 2500±25% | 34.60 |
| エフD38/19/8-1 | 3 | 38.50±065 | 19.40±020 | 8.00±025 | 18.00±025 | 5.0±02 | 27.20分 | 130.8±025 | 87.80 | 86.30 | 7577.20 | 2400±25% | 2800±25% | 42.80 |
| エフD40/22/8 | 3 | 40.0±08 | 22.2±03 | 8.0±03 | 19.9±030 | 4.0±02 | 29.5分 | 17.2±030 | 78.90 | 100.20 | 7905.00 | 2200±25% | 2500±25% | 49.10 |
| エフD43/17/7 | 3 | 42.6±06 | 16.95±03 | 7.2±03 | 23.0±030 | 4.1±02 | 28.4分 | 9.55±030 | 99.85 | 70.46 | 7036.90 | 3850±25% | 4500±25% | 42.70 |
| エフD45/25/8 | 3 | 45.4±06 | 24.90±02 | 7.65±020 | 230.8±020 | 4.0±02 | 33.2分 | 18.3±025 | 93.60 | 108.80 | 10181.0 | 2400±25% | 2800±25% | 63.70 |
| エフD50/25/8 | 3 | 50.5±07 | 25.90±03 | 80.8±020 | 23.5±030 | 5.0±02 | 37.6分 | 18.9±030 | 114.50 | 116.60 | 13350.7 | 3000±25% | 3600±25% | 83.60 |
注記:
AL値の試験条件は,1KHz,0.3V,10Tである.
上記は当社の標準仕様であり,顧客の特別な要求に応じて設計することができます.
