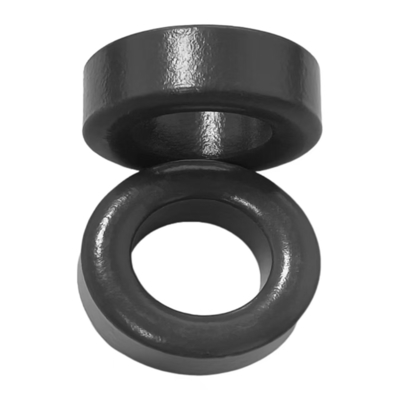

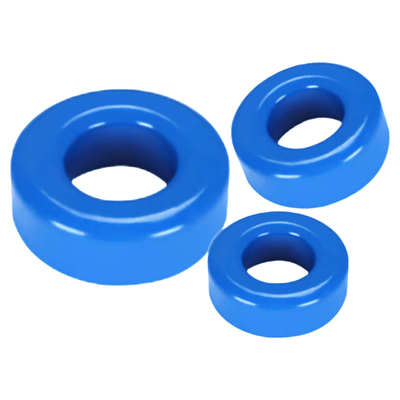

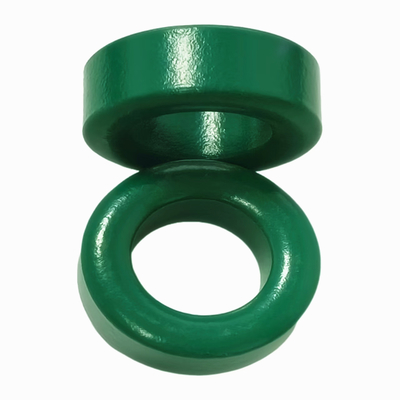

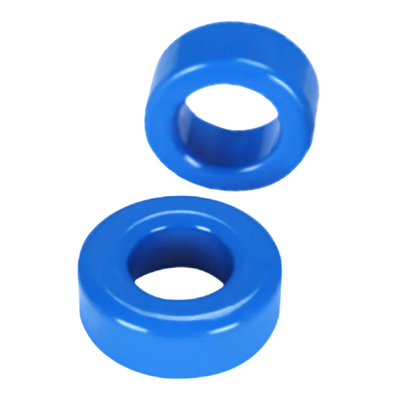

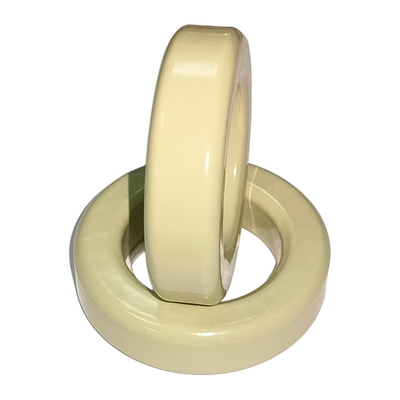

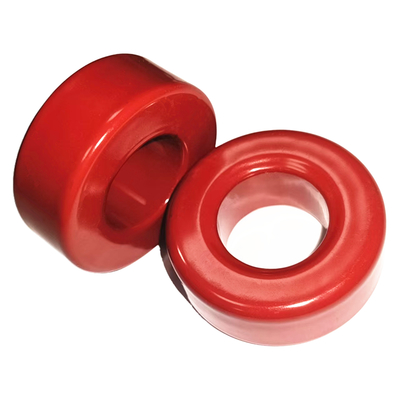

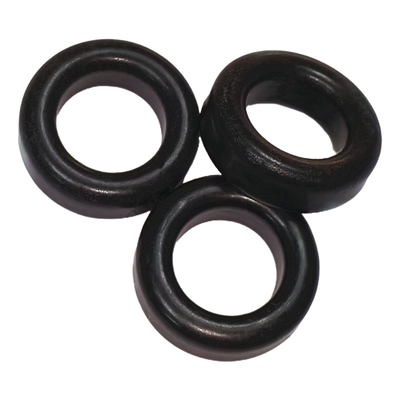

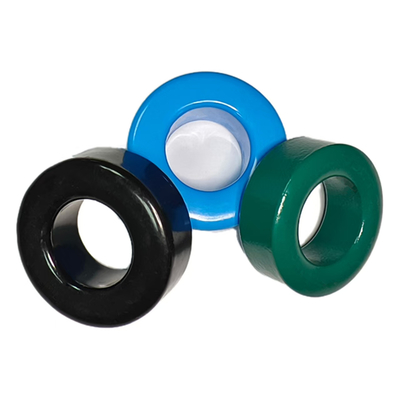

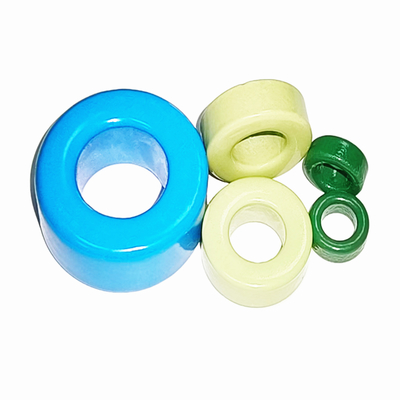

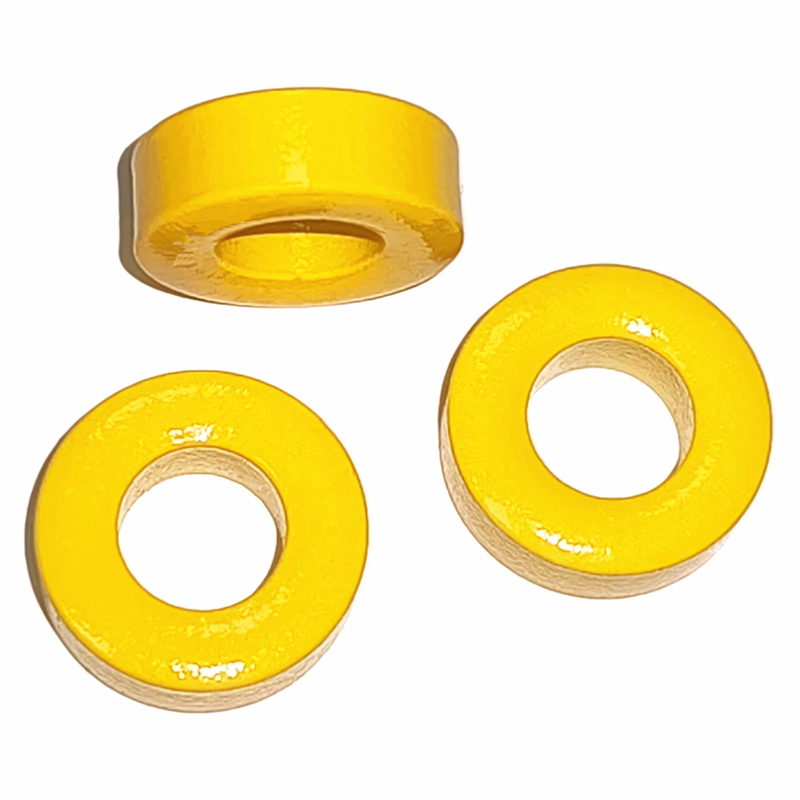

トランスフォーマーフェライト磁石用 Mn-Znフェライトコア T25*15*10

トランスフォーマーフェライト磁石用 Mn-Znフェライトコア T25*15*10

    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets
    • Mn-Zn Ferrite Core T25*15*10 for Transformer Ferrite Magnets

    商品の詳細:

    起源の場所: 中国
    ブランド名: IKP
    証明: CE/UL/REACH/ROHS
    モデル番号: T25*15*10

    お支払配送条件:

    最小注文数量: 1000
    価格: 0.06-1.06
    パッケージの詳細: カートン
    受渡し時間: 10〜15日
    支払条件: L/C,T/T
    供給の能力: 100,000/週
    接触
    詳細製品概要

    利点

    1. 高磁気浸透性T型Mn-Zn電源コアには高磁気透気性があり,効率的な電磁エネルギー変換を達成するのに役立ちます.
    2. 低損失: AC回路では,T型Mn-Zn電源コアのヒステレシス損失と渦巻電流損失は比較的小さいため,エネルギー損失を削減し,機器のエネルギー利用効率を改善します.
    3. 良好な温度安定性: T型 Mn-Zn 電源コアには良好な温度安定性があり,幅広い温度範囲内で安定した磁気性能を維持することができます.
    4. コンパクト な 構造 と 小さい サイズ: 合理的な形状とコンパクトな構造で,小さなスペースを占め,様々な小型化および軽量電子機器に簡単にインストールできます.
    5. 便利 な 巻き込み: 窓 の 広さ が 高く,主要 の コイル と 二次 の コイル は 共通 の 巻き込み 枠 を 共有 し て くる こと が でき,巻き込み や 配線 を 容易 に する.また,ピン の 数 は 必要 に 応じ て 設計 さ れ ます.,他の電子部品と簡単に接続できます
    6. 良い磁気シールド効果: 外部磁場に対する一定の遮蔽効果があり,外界への内磁場からの干渉も軽減できます.装置の電磁互換性を向上させる.
    7. 低コスト: 原材料のコストは比較的低く,加工技術は比較的シンプルで,組み立てコストは高くなく,コスト性能が良い.

    応用分野

    1. 電源を切り替える: 電源の切り替えるコア材料の一種で,電源貯蔵,フィルタリング,ステップアップ,ステップダウンなどの回路リンクに使用されます.効率的な電気エネルギーの変換と伝送を可能にする交換電源の効率と性能を向上させる.
    2. トランスフォーマー: 主電源変圧器,駆動変圧器,スムージングストローク,補助電源変圧器などの様々なタイプの変圧器に広く使用されています.電圧変換などの機能のために信号伝達も可能です
    3. 誘導装置: 電子機器におけるフィルタリング,エネルギー貯蔵,干渉抑制の役割を担うストックやフィルターインダクタなどの様々なインダクティブデバイスを製造するために使用できます.
    4. ネットワーク通信機器: プログラム制御交換モジュール電源,ルーター,モデムなどのネットワーク通信機器では,電源変換および信号フィルタリング機能に使用されます.設備の安定した動作を保証する.
    5. 精密器具: 高い精度と低損失特性により,精密器具の電源モジュールとセンサーに適しています.安定した電源と正確な信号処理を機器に提供する.
    6. 医療用電子機器電気変換や信号隔離などの機能に使用されます. 電気回線が電源の変換や信号隔離などの機能のために使用されます.医療機器の安全性と信頼性を確保する.

                                                                      トランスフォーマーフェライト磁石用 Mn-Znフェライトコア T25*15*10

    図です1

    仕様 尺寸 (mm) 効果的なパラメータ AL ((nH/N)2) ±30% 体重
    ΦA ΦB C について C について1 ((ミリ)-1) ラング じゃあ,どうする?2) ほら3) BH5だ5 BH7 BH10 BH12 (g/ペア)
    T9*5*3 9.0±03 5.0±03 3.0±02 3.56 20.77 5.83 121.12 1940 2469 3527 4232 0.6
    T9*5*4 9.0±03 5.0±03 4.0±02 2.67 20.77 7.77 161.49 2586 3292 4702 5643 0.8
    T10*5*2 となる.5 10.0±03 5.0±03 2.5±02 3.63 21.78 6.01 130.78 1906 2426 3466 4159 0.65
    T10*5*5 10.0±03 5.0±03 5.0±03 1.81 21.78 12.01 261.56 3812 4852 6931 8318 1.29
    T10*6*4 10.0±030 6.0±030 4.0±020 3.08 24.07 7.83 188.44 2248 2861 4087 4904 0.93
    T10*6*5 10.0±030 6.0±030 5.0±020 2.46 24.07 9.79 235.55 2810 3576 5108 6130 1.17
    T12*6*4 12.0±030 6.0±030 4.0±020 2.27 26.13 11.53 301.31 3050 3882 5545 6654 1.49
    T12.7*7.9*635 12.7±040 7.9±030 6.35±030 2.08 31.17 14.96 466.27 3316 4220 6029 7235 2.31
    T14*8*7 14.0±030 8.0±030 7.0±030 1.60 32.82 20.46 671.46 4309 5484 7835 9402 3.32
    T14*9*5 14.0±030 9.0±030 5.0±030 2.84 34.98 12.30 430.19 2430 3093 4418 5302 2.13
    T16*8*7 16.0±040 8.0±030 7.0±030 1.29 34.84 26.91 937.42 5337 6793 9704 11645 4.64
    T16*9.5*63 16.0±040 9.5±030 6.3±030 1.91 38.30 20.02 766.61 3613 4598 6568 7882 3.79
    T16*10*7 16.0±040 10.0±030 7.0±030 1.91 39.37 20.62 811.82 3619 4606 6580 7896 4.02
    T16*12*8 16.0±040 12.0±030 8.0±030 2.73 43.38 15.89 689.34 2532 3222 4603 5523 3.41
    T18*10*7 18.0±040 10.0±030 7.0±030 1.53 41.55 27.21 1130.43 4526 5760 8229 9875 5.6
    T18*10*10 18.0±040 10.0±040 10.0±030 1.07 41.55 38.87 1614.89 6466 8229 11756 14107 7.99
    T18*12*6 18.0±040 12.0±040 6.0±030 2.58 45.86 17.76 814.21 2676 3406 4866 5839 4.03
    T18*12*8 18.0±040 12.0±040 8.0±030 1.94 45.86 23.67 1085.61 3568 4541 6487 7785 5.37
    T19*13*6 19.0±040 13.0±040 6.0±030 2.76 49.08 17.79 872.89 2505 3188 4554 5465 4.32
    T19*13*11 19.0±040 13.0±040 11.0±030 1.51 49.08 32.61 1600.31 4592 5844 8349 10019 7.92
    T20*10*7 20.0±040 10.0±040 7.0±030 1.29 43.55 33.63 1464.72 5337 6793 9704 11645 7.25
    T20*10*10 20.0±040 10.0±040 10.0±030 0.91 43.55 48.05 2092.45 7625 9704 13863 16636 10.36
    T20*12*8 20.0±040 12.0±040 8.0±030 1.54 48.14 31.31 1507.54 4495 5721 8173 9808 7.46
    T20*12*10 20.0±040 12.0±040 10.0±030 1.23 48.14 39.14 1884.43 5619 7152 10217 12260 9.33
    T22*14*635 22.0±040 14.0±040 6.35±030 2.19 54.67 24.97 1365.17 3157 4018 5740 6888 6.76
    T22*14*8 22.0±040 14.0±040 8.0±030 1.74 54.67 31.46 1719.90 3977 5062 7232 8678 8.51
    T22*14*10 22.0±040 14.0±040 10.0±030 1.39 54.67 39.33 2149.88 4972 6328 9040 10848 10.64
    T22*14*127 22.0±040 14.0±040 12.70±030 1.09 54.67 49.94 2730.34 6314 8036 11480 13777 13.52
    T25*15*10 25.0±040 15.0±040 10.0±030 1.23 60.18 48.93 2944.42 5619 7152 10217 12260 14.57
    T25*15*12 25.0±040 15.0±040 12.0±030 1.03 60.18 58.71 3533.31 6743 8582 12260 14712 17.49
    T25*15*13 25.0±040 15.0±040 13.0±030 0.95 60.18 63.60 3827.75 7305 9297 13281 15938 18.95
    T25*15*15 25.0±040 15.0±040 15.0±030 0.82 60.18 73.39 4416.63 8429 10727 15325 18390 21.86
    T28*14*63 28.0±050 14.0±040 6.3±030 1.44 60.97 42.38 2583.76 4804 6114 8734 10480 12.79
    T28*16*13 28.0±050 16.0±040 13.0±030 0.86 65.64 76.00 4988.00 8003 10185 14550 17460 24.69
    T29*19*13 29.0±050 19.0±040 13.0±030 1.14 73.20 64.04 4687.55 6047 7696 10994 13193 23.2
    T29*19*15 29.0±050 19.0±040 15.0±030 0.99 73.20 73.89 5408.71 6977 8880 12686 15223 26.77
    T31*19*11 31.0±050 19.0±050 11.0±04 1.17 75.49 64.70 4883.90 5924 7539 10770 12924 24.18
    T31*19*13 31.0±050 19.0±050 13.0±04 0.99 75.49 76.46 5771.88 7001 8910 12728 15274 28.57
    T31*19*15 31.0±050 19.0±050 15.0±04 0.86 75.49 88.22 6659.86 8078 10281 14686 17624 32.97
    T31*20*15 31.0±050 20.0±050 15.0±04 0.96 77.60 81.19 6300.71 7231 9203 13148 15777 31.19
    T36*19*13 36.0±060 19.0±050 13.0±04 0.76 80.78 106.81 8628.65 9139 11631 16616 19939 42.71
    T36*23*15 36.0±060 23.0±050 15.0±04 0.93 89.65 95.89 8595.89 7392 9409 13441 16129 42.55
    T38*19*13 38.0±060 19.0±050 13.0±04 0.70 82.75 118.67 9819.89 9912 12615 18022 21626 48.61
    T38*22*14 38.0±060 22.0±050 14.0±04 0.82 89.71 109.25 9801.55 8417 10712 15303 18364 48.52
    T39.5*22.5*195 39.5±080 22.5±060 19.5±05 0.57 92.43 161.44 14922.58 12072 15364 21949 26338 73.87
    T40*22*20 40.0±080 22.0±060 20.0±05 0.53 91.82 174.73 16044.21 13152 16739 23913 28696 79.42
    T40*24*16 40.0±080 24.0±060 16.0±05 0.77 96.29 125.25 12060.35 8991 11442 16346 19616 59.7
    T40*24*20 40.0±080 24.0±060 20.0±05 0.62 96.29 156.57 15075.44 11238 14303 20433 24520 74.62
    T42*26*18 42.0±080 26.0±060 18.0±05 0.73 102.83 141.27 14526.52 9496 12085 17265 20718 71.91
    T45*25*12 45.0±080 25.0±060 12.0±05 0.89 103.87 116.60 12111.70 7759 9875 14107 16928 59.95
    T45*26*17 45.0±080 26.0±060 17.0±05 0.67 106.12 157.51 16715.50 10258 13056 18651 22381 82.74
    T45*26*20 45.0±080 26.0±060 20.0±05 0.57 106.12 185.31 19665.30 12068 15360 21943 26331 97.34
    T47*27*15 47.0±060 27.0±050 15.0±04 0.76 110.49 146.22 16156.00 9146 11641 16629 19955 79.97
    T48*30*15 48.0±060 30.0±050 15.0±04 0.89 118.12 132.54 15656.49 7755 9870 14100 16920 77.5
    T49*34*16 49.0±08 34.0±060 16.0±050 1.07 127.52 118.67 15133.02 6432 8186 11695 14034 74.91
    T50*25*20 50.0±08 25.0±060 20.0±050 0.45 108.88 240.23 26155.67 15249 19408 27726 33271 129.47
    T50*30*20 50.0±10 30.0±080 20.0±060 0.62 120.36 195.71 23555.38 11238 14303 20433 24520 116.6
    T50*31*19 50.0±10 31.0±080 19.0±060 0.69 122.51 177.10 21697.54 9991 12716 18165 21798 107.4
    T51*31*26 51.0±10 31.0±080 26.0±060 0.49 123.63 254.70 31489.22 14238 18121 25888 31065 155.87
    T56*26*20 56.0±10 26.0±060 20.0±050 0.41 116.98 285.71 33423.29 16880 21483 30690 36828 165.45
    T56*28*20 56.0±10 28.0±080 20.0±060 0.45 121.94 269.05 32809.68 15249 19408 27726 33271 162.41
    T56*32*18 56.0±10 32.0±10 18.0±060 0.62 131.27 210.45 27625.84 11080 14102 20146 24175 136.75
    T56*36*20 56.0±10 36.0±10 20.0±060 0.71 139.92 196.78 27532.41 9720 12371 17673 21208 136.29
    T60*36*20 60.0±15 36.0±10 20.0±060 0.62 144.43 234.85 33919.74 11238 14303 20433 24520 167.9
    T60*38*20 60.0±15 38.0±10 20.0±060 0.69 148.71 216.21 32153.89 10049 12789 18270 21924 159.16
    T63*38*25 63.0±15 38.0±08 25.0±05 0.50 152.09 305.93 46528.22 13903 17694 25277 30333 230.31
    T65*38*20 65.0±15 38.0±08 20.0±05 0.59 154.28 263.61 40668.31 11810 15030 21472 25766 201.31
    T66*43*28 66.0±15 43.0±08 28.0±05 0.52 166.09 317.12 52669.74 13196 16795 23993 28792 260.72
    T68*44*25 68.0±15 44.0±08 25.0±05 0.58 170.49 295.31 50347.78 11971 15236 21766 26119 249.22
    T80*50*20 80.0±15 50.0±15 20.0±050 0.67 196.87 294.54 57987.00 10340 13160 18800 22560 287.04
    T85*55*25 85.0±15 55.0±15 25.0±050 0.58 213.12 369.13 78668.40 11971 15236 21766 26119 389.41
    T85.7*55.6*244 87.5±15 55.6±15 24.4±050 0.57 217.26 382.58 83118.55 12171 15490 22129 26554 411.44

    注記:

    AL値は,1KHzと0.3Vの条件で試験する.

    上記は当社の標準仕様であり,顧客の特別な要件に応じて設計することができます.
