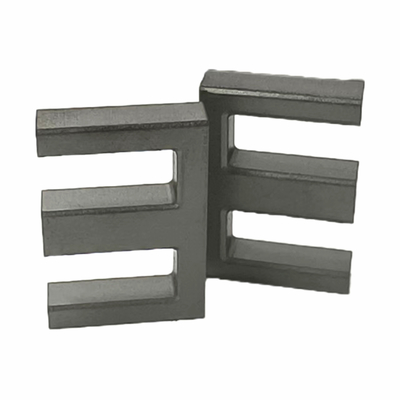

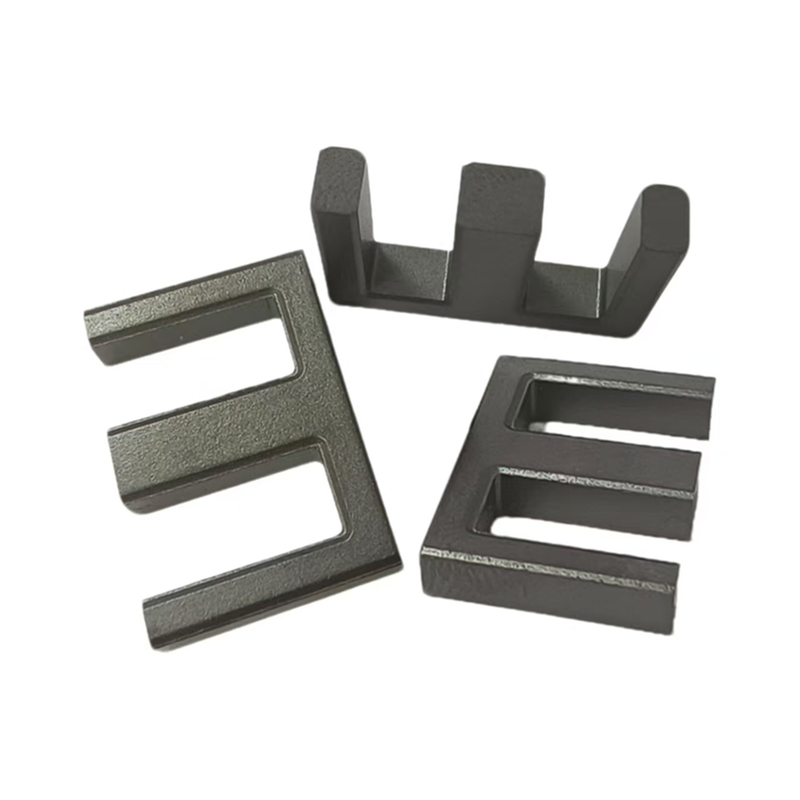

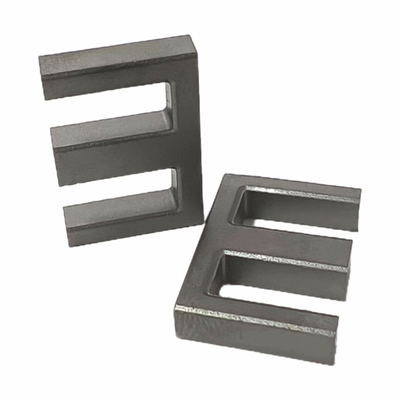

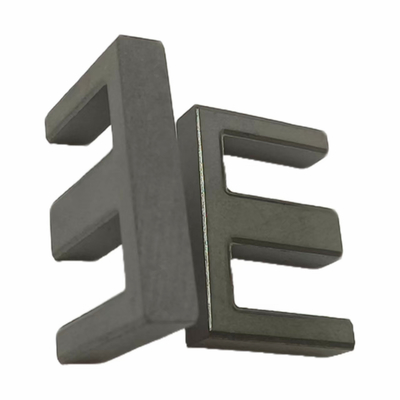

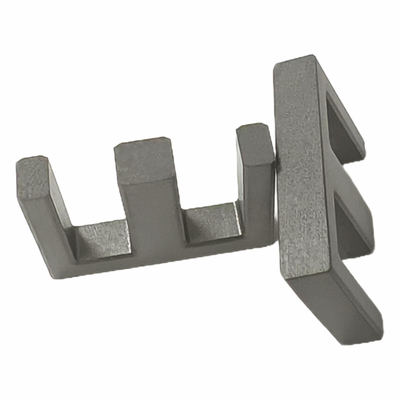

| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | EE12 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.2 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
利点
1高磁気透透性:
EE型Mn-Zn電源コアは高磁気透通性があり,比較的小さな外磁場下で効率的な電磁エネルギー変換が可能である.
これは,同じ磁場強度下では,EE型コアはより多くの磁力を貯蔵することができ,それによって磁力の利用率を向上させる.
2低損失:
このタイプのコアでは,特に高周波アプリケーションでは,低損失があり,エネルギー損失を軽減し,デバイスの効率を改善することができます.
これは高効率の電子機器にとって極めて重要です 装置のエネルギー消費と熱発生を削減するのに役立ちます
3良好な温度特性:
EE型Mn-Zn電源コアは,室温では良好な温度特性を持ち,損失は温度に負の関係がある.
この特性により,装置が長時間動作した後,温度が継続的に上昇するのを防ぎ,装置の安定した性能を維持できます.
4複数の出力設計
EE型コアの骨格は複数の端末で装備されており,多出力トランスフォーマー設計が容易である.
この設計は,異なる回路のニーズを満たし,コアの適用性と柔軟性を向上させることができます.
5優れた機械的強度
Mn-Znフェライトリングの強度は比較的低いが,EE型 Mn-Zn電源コアの機械強度は製造中に最適化されたプロセスによって改善することができる.
これは,特定の機械的強度を必要とする環境を含む,さまざまなアプリケーションシナリオに適応できるようにします.
応用分野
1通信フィールド:
EE型Mn-Zn電源コアは,プログラム制御交換端末や精密電子機器などのプログラムに広く使用されています.
ブロードバンドトランスフォーマー,インダクター,隔離トランスフォーマー,マッチングトランスフォーマーの重要な部品として,これらのデバイスに安定した信頼性の高い電磁力サポートを提供します.
2パワーシステム:
電源変換トランスフォーマーやストック,DVD電源,カメラフラッシュ,通信機器,その他の電子機器では,EE型Mn-Zn電源コアも重要な役割を果たします.
電源の変換効率と安定性を向上させ,電磁気干渉を減らすのに役立ちます.
3その他の分野:
EE型Mn-Zn電源コアは,スイッチング電源トランスフォーマー,パルストランスフォーマー,電子弾圧器などの様々な電子機器で使用される.
優れた性能により,これらの装置は安定して信頼性の高い電磁力サポートを受け,さまざまな分野でのアプリケーションのニーズを満たしています.
図です1
| 仕様 | 尺寸 (mm) | 効果的なパラメータ | BP44 | BP95 | 体重 (g/ペア) | |||||||
| A について | B について | C について | D | E について | F について | じゃあ,どうする?2) | ラング | ほら3) | 誘導系数 AL ((nH/N2) | |||
| EE12/6/5 | 12.00±035 | 6.00±020 | 5.00±020 | 2.50±020 | 9.0分 | 4.4±02 | 13.30 | 29.00 | 385.70 | 900±25% | 1100±25% | 2.40 |
| EE12.4/6/7 | 12.40±040 | 5.60±020 | 6.90±020 | 2.70±020 | 9.2分 | 4.2±02 | 19.10 | 28.00 | 534.80 | 1300±25% | 1500±25% | 3.30 |
| EF12.9/6/3.4 | 13.00±030 | 6.50±020 | 3.40±020 | 3.40±020 | 9.7分 | 5±02 | 12.34 | 30.84 | 280.60 | 750±25% | 950±25% | 2.05 |
| エフ12.6/7/4 | 12.70±040 | 6.90±020 | 3.70±020 | 3.70±020 | 8.8分 | 4.9±02 | 13.60 | 31.00 | 421.60 | 800±25% | 1000±25% | 2.34 |
| EF12.6/7/4A | 12.70±040 | 6.80±020 | 3.60±020 | 3.60±020 | 9.2分 | 5±02 | 12.78 | 32.00 | 409.10 | 850±25% | 1000±25% | 2.38 |
| EF13.5/6/4 | 13.50±030 | 6.25±020 | 3.50±020 | 3.50±020 | 9.8分 | 4.5±02 | 12.14 | 30.05 | 364.50 | 800±25% | 1000±25% | 2.40 |
| EF13.5/6/7 について2 | 13.50±030 | 7.20±020 | 7.20±020 | 3.50±020 | 9.8分 | 5.2±02 | 25.50 | 33.20 | 846.60 | 1600±25% | 2000±25% | 5.00 |
| EF13.6/5/12-1 | 13.60±030 | 5.40±020 | 11.95±020 | 3.00±020 | 10.0分 | 3.9±02 | 36.70 | 27.30 | 1001.91 | 2000±25% | 3000±25% | 6.15 |
| EF14/7/4 | 13.70±030 | 6.80±020 | 3.50±020 | 3.50±020 | 10.10分 | 40.8±02 | 12.40 | 31.80 | 394.32 | 800±25% | 1000±25% | 2.35 |
| EE13/6/6D | 13.1±030 | 6.25±020 | 6.1±020 | 2.7±020 | 10.0分 | 4.85±02 | 16.90 | 31.40 | 530.66 | 1100±25% | 1300±25% | 3.37 |
| EE13/6/9.8D | 13.1±030 | 6.25±020 | 90.8±020 | 2.7±020 | 10.0分 | 4.85±02 | 26.75 | 31.40 | 839.95 | 1700±25% | 2050±25% | 5.50 |
| EE13/7/6B | 13.1±030 | 6.80±020 | 6.1±020 | 2.7±020 | 10.0分 | 5.4±02 | 16.60 | 33.80 | 561.08 | 1100±25% | 1300±25% | 3.58 |
| EE13.4/6/6 | 13.4±035 | 6.2±020 | 6.25±015 | 20.8±015 | 10.3分 | 4.7±02 | 17.50 | 31.10 | 549.20 | 1100±25% | 1300±25% | 3.40 |
| EE13.5/6/6 | 13.5±030 | 6.25±020 | 6.1±020 | 2.7±020 | 10.4分 | 4.9±02 | 16.50 | 31.90 | 526.35 | 1100±25% | 1300±25% | 3.20 |
| EE13.5/7/6 | 13.5±030 | 6.50±020 | 6.1±020 | 2.7±020 | 10.4分 | 5.1±02 | 16.50 | 32.70 | 539.55 | 1100±25% | 1300±25% | 3.25 |
| EE13.5/7/10 | 13.5±030 | 6.50±020 | 90.8±020 | 2.7±020 | 10.4分 | 5.1±02 | 27.30 | 32.90 | 898.17 | 1800±25% | 2100±25% | 5.30 |
| EE14/5/6H | 14.0±030 | 4.90±015 | 6.00±020 | 2.90±020 | 10.7分 | 3.4+0.15-01 | 17.80 | 26.40 | 469.92 | 1200±25% | 1400±25% | 3.40 |
| EE14/5/6A | 14.0±030 | 5.40±015 | 6.00±020 | 2.90±020 | 10.7分 | 3.9+0.15-01 | 17.80 | 28.40 | 505.52 | 1000±25% | 1400±25% | 3.40 |
| EE14/6/6A | 14.0±030 | 6.20±015 | 6.00±020 | 2.90±020 | 10.7分 | 4.7+0.15-01 | 17.80 | 31.56 | 561.77 | 1000±25% | 1250±25% | 3.90 |
| EE14/4/8C | 14.0±030 | 4.20±015 | 7.90±020 | 3.50±020 | 10.2分 | 3.1+0.15-01 | 21.77 | 22.86 | 497.80 | 2000±25% | 2800±25% | 4.00 |
| EE16/8/5B | 16.0±030 | 70.8±020 | 4.9+0.15-005 | 4.2±020 | 11.7分 | 50.8±02 | 20.20 | 37.30 | 753.46 | 1100±25% | 1400±25% | 4.46 |
| EE16/7/5D | 16.2±040 | 7.4±020 | 40.8±020 | 4.0±020 | 11.8分 | 5.4±02 | 19.20 | 36.00 | 691.20 | 1100±25% | 1300±25% | 3.90 |
| EE16/7/7D | 16.2±040 | 7.4±020 | 60.8±020 | 4.0±020 | 11.8分 | 5.4±02 | 27.40 | 36.20 | 991.88 | 1600±25% | 2000±25% | 5.85 |
| EE16/7/8D | 16.2±040 | 7.4±020 | 8.0±020 | 4.0±020 | 11.8分 | 5.4±02 | 32.00 | 36.10 | 1155.20 | 1800±25% | 2200±25% | 6.70 |
| EE16/7/10D | 16.2±040 | 7.4±020 | 90.8±020 | 4.0±020 | 11.8分 | 5.4±02 | 40.00 | 36.08 | 1443.20 | 2000±25% | 2600±25% | 9.00 |
| EE16.2/6/8.9A | 16.2±040 | 5.55±020 | 8.9±020 | 4.2±020 | 12.50分 | 3.55±02 | 36.00 | 27.90 | 1004.40 | 3120±25% | 4350±25% | 6.00 |
| アメリカ合衆国 | 16.55最大 | 6.9±020 | 8.0±020 | 4.0±020 | 12.3分 | 4.9±02 | 31.60 | 34.30 | 1083.88 | 1900±25% | 2400±25% | 6.38 |
| EE16/7/6.8C | 16.0±030 | 7.2±020 | 60.8±020 | 3.2±020 | 12.50分 | 5.5±015 | 22.20 | 36.76 | 816.07 | 1000±25% | 1200±25% | 4.60 |
| EE16/7/5-2 | 16.0±03 | 7.2±015 | 40.8±020 | 4.0±020 | 12.0±03 | 5.2±02 | 18.50 | 35.50 | 656.75 | 1100±25% | 1300±25% | 4.00 |
| EE16/13/8-2 | 16.0±03 | 6.5±015 | 8.0±020 | 4.0±020 | 12.0±03 | 4.5±02 | 32.00 | 32.30 | 1034.00 | 2050±25% | 2650±25% | 6.70 |
| アメリカ合衆国 | 16.7±030 | 5.90±015 | 70.8±020 | 4.0±015 | 12.9±030 | 4±015 | 30.08 | 30.50 | 917.44 | 1800±25% | 2200±25% | 5.50 |
| EEL16/12/5 | 16.0±040 | 12.4±020 | 40.8±020 | 4.0±020 | 11.7分 | 10.2±02 | 19.10 | 55.40 | 1058.14 | 850±25% | 1050±25% | 6.56 |
| EEL16/12/1.8-1 | 16.0±050 | 12.0±030 | 10.8±020 | 7.0±020 | 12.4分 | 10.4±03 | 6.61 | 48.06 | 317.70 | 800±25% | 1000±25% | 2.80 |
| EEL17/12/5 | 17.2±030 | 12.5±020 | 4.85±020 | 4.0±020 | 12.8分 | 10.3±02 | 19.90 | 56.90 | 1132.31 | 800±25% | 1100±25% | 6.90 |
| EE17/7/5 | 16.7±040 | 7.4±020 | 40.8±020 | 4.0±020 | 12.5分 | 5.4±02 | 19.20 | 37.33 | 716.74 | 1100±25% | 1300±25% | 3.80 |
| EE17/8/5 | 160.8±040 | 70.8±020 | 40.8±020 | 4.0±020 | 12.5分 | 50.8±02 | 19.03 | 38.34 | 729.61 | 1000±25% | 1250±25% | 3.80 |
| EE17/7/68 | 16.7±040 | 7.4±020 | 60.8±020 | 4.0±020 | 12.5分 | 5.4±02 | 27.10 | 37.30 | 1010.83 | 1500±25% | 1800±25% | 5.40 |
| EE17/7/9 について8 | 16.7±040 | 7.4±020 | 90.8±020 | 4.0±020 | 12.5分 | 5.4±02 | 38.80 | 36.64 | 1421.63 | 2200±25% | 2800±25% | 8.00 |
| EE17/8/12.5 | 16.7±040 | 70.8±020 | 12.5±020 | 4.0±020 | 12.5分 | 50.8±02 | 49.50 | 38.35 | 1898.33 | 2800±25% | 3200±25% | 10.70 |
| EE17/10/9.7C | 17.20±040 | 70.8±020 | 90.8±020 | 4.0±020 | 12.7分 | 50.8±02 | 39.50 | 38.65 | 1526.68 | 2000±25% | 2600±25% | 10.70 |
| EE17.2/8/9.8 | 17.20±040 | 70.8±020 | 90.8±020 | 4.0±020 | 12.70分 | 50.8±02 | 39.50 | 38.65 | 1526.68 | 2200±25% | 2800±25% | 8.50 |
| EE17.2/8/12.6 | 17.20±040 | 70.8±020 | 12.6±020 | 4.0±020 | 12.70分 | 50.8±02 | 50.80 | 38.65 | 1963.42 | 2900±25% | 3300±25% | 11.12 |
| EE17.4/7/6 について8 | 17.40±040 | 7.5±020 | 60.8±020 | 4.0±020 | 13.10分 | 5.5±02 | 26.70 | 39.00 | 1041.30 | 1500±25% | 1700±25% | 5.54 |
| EE17.4/7/7 について3 | 17.40±040 | 7.5±020 | 7.3±020 | 4.0±020 | 13.10分 | 5.5±02 | 28.80 | 37.80 | 1088.64 | 1600±25% | 1800±25% | 5.92 |
| EE17.4/8/9.8 | 17.40±040 | 7.9±020 | 90.8±020 | 4.0±020 | 13.10分 | 5.9±02 | 38.70 | 39.30 | 1520.91 | 2000±25% | 2600±25% | 8.10 |
| EE17.4/8/12.6 | 17.40±040 | 70.8±020 | 12.6±020 | 4.0±020 | 13.10分 | 50.8±02 | 49.96 | 38.94 | 1945.5 | 3200±25% | 3800±25% | 10.80 |
| EE17.5/6/7 について5 | 17.5±040 | 6.4±015 | 7.5±020 | 5.20±020 | 12.2分 | 4±015 | 38.23 | 30.70 | 1173.66 | 2000±25% | 3000±25% | 6.80 |
| EE18.4/6/7 について4 | 18.4±040 | 6.2±020 | 7.4±020 | 5.50±020 | 12.7分 | 3.7±015 | 39.50 | 30.40 | 1200.80 | 2000±25% | 2900±25% | 7.05 |
| EF16/6/5 | 16.1±030 | 6.1±020 | 4.5±020 | 4.5±020 | 11.7分 | 4±02 | 19.30 | 30.20 | 582.86 | 1100±25% | 1600±25% | 3.20 |
| EF16/6/7 | 16.1±030 | 5.75±015 | 7.15±020 | 4.5±020 | 11.7分 | 3.7±015 | 31.30 | 27.88 | 872.64 | 2300±25% | 2500±25% | 5.16 |
| エフ16.5/8/5 | 16.5±040 | 8.2±020 | 4.5±020 | 4.55±020 | 11.7分 | 5.9±02 | 19.90 | 38.20 | 760.18 | 1200±25% | 1450±25% | 4.06 |
| エフ16.5/6/8 | 16.5±040 | 6.1±020 | 8.0±020 | 4.55±020 | 11.7分 | 4±02 | 34.50 | 30.40 | 1048.80 | 2100±25% | 3000±25% | 7.30 |
| エフ16.6/6/8 | 16.6±040 | 6.0±020 | 8.0±020 | 4.55±020 | 12.0分 | 4±02 | 33.30 | 30.45 | 1013.99 | 2200±25% | 3000±25% | 5.86 |
| EF17.5/8/8. エフ17.5/8/84 | 17.5±040 | 7.5±020 | 8.4±020 | 4.55±020 | 12.4分 | 5.5±02 | 36.70 | 36.90 | 1354.23 | 2300±25% | 3200±25% | 8.35 |
| EE18.8/8/9.2 | 180.8±040 | 70.8±020 | 9.2±020 | 5.10±020 | 12.8分 | 5±02 | 36.70 | 36.90 | 1354.23 | 2300±25% | 3200±25% | 8.35 |
| EE19/8/5 | 19.2±040 | 8.1±020 | 4.85±020 | 4.60±020 | 14.1分 | 50.8±02 | 22.10 | 40.20 | 888.42 | 1200±25% | 1300±25% | 5.10 |
| EE19/8/10 | 19.2±040 | 8.1±020 | 9.6±020 | 4.60±020 | 14.1分 | 50.8±02 | 45.40 | 40.00 | 1816.00 | 2000±25% | 3000±25% | 10.60 |
| EE19/8/5D | 19.5±040 | 8.3±020 | 5.0±020 | 4.85±020 | 14.00分 | 50.8±02 | 25.00 | 40.50 | 1012.50 | 1300±25% | 1500±25% | 5.65 |
| EE19/8/5E | 19.1±030 | 8.1±020 | 4.85±020 | 4.85±020 | 14.20分 | 50.8±02 | 23.30 | 39.20 | 913.00 | 1300±25% | 1500±25% | 5.60 |
| EEL19/14/5 | 20.2±040 | 130.8±030 | 5.0±025 | 5.0±025 | 14.8分 | 11.3±03 | 24.10 | 63.00 | 1518.30 | 1000±25% | 1200±25% | 9.20 |
| EE19.8/8/4.8 | 190.8±040 | 8.3±030 | 40.8±025 | 4.85±025 | 15.2分 | 5.9±03 | 22.01 | 41.51 | 913.49 | 1200±25% | 1500±25% | 5.40 |
| EE19.9/8/10.1 | 19.9±040 | 8.30±020 | 10.1±020 | 5.05±020 | 14.5分 | 5.7±02 | 51.30 | 40.70 | 2087.91 | 3000±25% | 3800±25% | 12.20 |
| EE19.9/8/12.1 | 19.9±040 | 8.30±020 | 12.1±020 | 5.05±020 | 14.5分 | 5.7±02 | 61.50 | 40.70 | 2503.05 | 3700±25% | 4600±25% | 14.60 |
| EE20/8/5 | 20.2±040 | 8.10±020 | 40.8±020 | 40.8±020 | 15.0分 | 50.8±02 | 22.98 | 41.02 | 942.64 | 1150±25% | 1500±25% | 5.54 |
| EE20.5/10.7/7 | 20.5±070 | 10.95±020 | 7.0±020 | 5.0±020 | 14.0分 | 7.35±02 | 38.80 | 48.50 | 1881.80 | 1800±25% | 2400±25% | 11.10 |
| EF20/10/6 | 20.0±040 | 10.1±020 | 5.7±020 | 5.7±020 | 14.1分 | 7.2±02 | 32.20 | 46.50 | 1497.30 | 1500±25% | 2000±25% | 8.40 |
| エフ20/10/9 | 20.0±040 | 9.9±020 | 80.8±020 | 5.7±020 | 14.1分 | 7.2±02 | 50.10 | 46.00 | 2304.60 | 2500±25% | 3200±25% | 13.00 |
| EF20/10/11 | 20.0±040 | 9.9±020 | 10.75±025 | 5.7±020 | 14.1分 | 7.2±02 | 61.50 | 46.00 | 2829.00 | 3000±25% | 3800±25% | 15.70 |
| EF20/10.5/6F | 20.4±040 | 10.5±020 | 5.70±020 | 5.7±020 | 14.6分 | 70.8±02 | 31.67 | 49.12 | 1515.70 | 1450±25% | 1950±25% | 8.55 |
| EF20/10.75/10.6B | 20.0±040 | 10.75±020 | 10.60±025 | 5.7±020 | 14.1分 | 7.6±02 | 61.10 | 48.40 | 2957.24 | 2800±25% | 3600±25% | 16.80 |
| EF20/10/18 | 20.0±040 | 10.4±020 | 17.60±030 | 5.7±020 | 14.1分 | 7.6±02 | 98.50 | 48.00 | 4728.00 | 4800±25% | 5400±25% | 26.00 |
| EF20/10/6E | 20.1±040 | 10.0±020 | 5.70±020 | 5.7±020 | 14.7分 | 7.4±02 | 30.10 | 47.15 | 1419.22 | 1500±25% | 2000±25% | 8.26 |
| EF20/10/11E | 20.1±040 | 10.0±020 | 11.0±020 | 5.7±020 | 14.3分 | 7.3±02 | 60.00 | 46.80 | 2808.00 | 3000±25% | 3700±25% | 15.60 |
| EF20/07/16 | 20.15±040 | 7.40±020 | 16.0±025 | 5.7±020 | 14.4分 | 4.5±02 | 91.20 | 36.20 | 3302.20 | 4700±25% | 6000±25% | 19.60 |
| EF20.4/7.75/15.8 | 20.4±040 | 7.75±020 | 150.8±025 | 5.7±020 | 14.5分 | 4.7±02 | 91.10 | 37.10 | 3379.81 | 4000±25% | 6600±25% | 20.40 |
| EF21/10/6 | 21.0±040 | 10.25±020 | 5.7±020 | 5.7±020 | 15.1分 | 7.5±02 | 31.20 | 48.20 | 1503.84 | 1400±25% | 2000±25% | 8.26 |
| エフ21/9/11 | 21.0±050 | 9.00±020 | 10.75±025 | 5.7±020 | 15.1分 | 6.2±02 | 57.40 | 43.50 | 2496.90 | 3200±25% | 4200±25% | 14.20 |
| EE22/10/6C | 22.0±040 | 9.4±025 | 5.75±020 | 5.75±020 | 16.0±040 | 5.6±025 | 36.30 | 42.80 | 1553.64 | 1800±25% | 2400±25% | 9.14 |
| EE22/10/8.7 | 22.3±040 | 9.5±025 | 8.70±020 | 5.75±020 | 15.9分 | 5.6±025 | 54.60 | 43.15 | 2355.99 | 2800±25% | 3600±25% | 13.90 |
| EE22/10/6B | 22.3±040 | 9.4±025 | 5.75±020 | 5.70±020 | 16.20分 | 5.6±025 | 35.50 | 43.10 | 1530.05 | 1800±25% | 2400±25% | 9.14 |
| EE22/10/8.7B | 22.3±040 | 9.5±025 | 8.70±020 | 5.70±020 | 16.20分 | 5.6±025 | 54.30 | 43.20 | 2345.76 | 2200±25% | 3600±25% | 14.10 |
| EE22/9/11 | 22.0±040 | 8.85±020 | 10.90±020 | 6.40±020 | 16.00分 | 6±02 | 63.90 | 43.10 | 2754.09 | 3000±25% | 3800±25% | 15.60 |
| EE22/13/8D | 22.0±040 | 120.8±020 | 8.00±020 | 5.50±020 | 16.60分 | 90.8±02 | 43.20 | 59.30 | 2561.76 | 2000±25% | 2500±25% | 14.26 |
| EEL22/13/6-1 | 22.0±040 | 12.60±020 | 5.75±020 | 5.75±020 | 15.60分 | 9.0±02 | 35.83 | 56.25 | 2015.44 | 1600±25% | 2000±25% | 12.50 |
| EEL22/15/6 | 22.2±040 | 15.35±020 | 5.75±020 | 5.75±020 | 15.90分 | 11.35±02 | 34.30 | 66.00 | 2263.80 | 1200±25% | 1500±25% | 14.50 |
| EE23/9/8.7E | 22.9±040 | 9.0±020 | 8.70±020 | 5.70±020 | 17.50分 | 5.6±02 | 49.95 | 43.70 | 2182.82 | 2600±25% | 3800±25% | 13.10 |
| EE23/10/6 | 22.9±040 | 9.6±020 | 6.00±020 | 6.10±020 | 15.70分 | 50.8±02 | 39.50 | 44.00 | 1738.00 | 1900±25% | 2300±25% | 9.90 |
| EE23/9.6/5.75F | 23.0±040 | 9.6±020 | 5.75±020 | 5.80±020 | 16.80分 | 5.9±02 | 35.97 | 44.95 | 1616.85 | ±25% | ±25% | 9.50 |
| EE23.3/9.4/10 | 23.3±040 | 9.4±020 | 5.75±020 | 5.75±020 | 17.00分 | 6±02 | 35.23 | 45.37 | 1598.39 | 1900±25% | 2300±25% | 9.30 |
| EE23.5/10.5/11 | 23.5±040 | 10.50±020 | 11.00±020 | 6.70±020 | 16.30分 | 7.1±02 | 73.65 | 49.16 | 3620.63 | 3500±25% | 4200±25% | 20.70 |
| EE23.5/12/11 | 23.5±040 | 12.00±020 | 11.00±020 | 7.80±020 | 16.30分 | 7.1±02 | 84.83 | 49.90 | 4233.50 | 3500±25% | 4400±25% | 25.40 |
| EE24/9/8.2 | 24.0±040 | 9.30±020 | 8.20±020 | 7.20±020 | 17.60分 | 5.7±02 | 55.20 | 44.15 | 2437.10 | 2600±25% | 3500±25% | 14.50 |
| EE25/10/6 | 25.4±050 | 10.0±020 | 6.4±020 | 6.35±020 | 18.55分 | 6.9±02 | 40.00 | 49.70 | 1988.00 | 1800±25% | 2600±25% | 11.50 |
| EE25/10/6-1 | 25.4±04 | 9.95±015 | 6.35±020 | 6.35±020 | 19.0±040 | 6.75±015 | 40.40 | 48.00 | 1939.00 | 1800±25% | 2600±25% | 11.60 |
| EEL25/16/6 | 25.6±040 | 16.1±025 | 6.35±030 | 6.35±030 | 19.0±050 | 13.1±025 | 39.90 | 74.70 | 2980.53 | 1350±25% | 1800±25% | 18.00 |
| エフ25/19/10 | 24.9±05 | 9.5±020 | 9.4±025 | 7.20±025 | 17.40分 | 5.9±02 | 67.68 | 45.41 | 3073.35 | 3200±25% | 4200±25% | 17.60 |
| エフ25/13/7 | 25.05±075 | 12.55±025 | 7.20±030 | 7.25±025 | 17.50分 | 8.95±025 | 51.90 | 57.90 | 3005.01 | 2000±25% | 2700±25% | 16.50 |
| エフ25/13/9 | 25.05±075 | 12.55±025 | 8.85±025 | 7.25±025 | 17.50分 | 8.95±025 | 63.40 | 57.90 | 3670.86 | 2500±25% | 3100±25% | 20.20 |
| EF25/13/11 | 25.05±075 | 12.55±025 | 10.75±025 | 7.25±025 | 17.50分 | 8.95±025 | 76.00 | 58.60 | 4453.60 | 3000±25% | 3800±25% | 24.56 |
| EF25/07/15 | 25.05±040 | 7.40±020 | 15.05±025 | 7.25±025 | 17.60分 | 3.95±02 | 106.34 | 37.51 | 3988.81 | 6200±25% | 8000±25% | 23.50 |
| エフ25/19/9.4 | 24.9±05 | 9.5±020 | 9.4±025 | 7.20±025 | 17.40分 | 5.9±02 | 67.68 | 45.41 | 3073.35 | 3200±25% | 4200±25% | 17.80 |
| エフ25.5/13/7 | 25.50±050 | 12.70±020 | 7.20±020 | 7.20±020 | 18.40分 | 9.1±02 | 50.15 | 59.10 | 2963.87 | 2000±25% | 2700±25% | 16.40 |
| EF26/7/11 | 26.2±04 | 7.00±015 | 10.75±030 | 7.25±020 | 19.0±030 | 3.6±015 | 75.25 | 37.43 | 2816.61 | 3000±25% | 4000±25% | 17.00 |
| エフ26/13/7 | 26.0±05 | 13.0±020 | 7.20±030 | 7.20±020 | 19.50分 | 9.5±02 | 47.80 | 61.10 | 2920.58 | 1850±25% | 2300±25% | 16.70 |
| EE28/10/11 | 28.0±06 | 10.75±025 | 10.50±020 | 7.20±030 | 18.60分 | 6.65±025 | 83.10 | 51.30 | 4300.00 | 3600±25% | 4400±25% | 24.70 |
| EE28.5/10/11 | 28.5±05 | 10.40±025 | 10.70±020 | 7.25±030 | 20.00分 | 6.40±025 | 81.00 | 51.50 | 4171.50 | 3800±25% | 4600±25% | 22.10 |
| EE30/15/7A | 30.0±05 | 15.0±020 | 7.05±020 | 6.95±020 | 19.50分 | 10±025 | 59.20 | 65.70 | 3889.44 | 2400±25% | 2900±25% | 23.70 |
| EE30/13/11 | 30.0±06 | 13.25±025 | 10.60±020 | 10.60±020 | 19.80分 | 8.6±025 | 104.00 | 59.30 | 6167.20 | 3500±25% | 4300±25% | 34.40 |
| EE30/12/6.7-1 | 30.0±05 | 11.50±015 | 6.70±020 | 6.70±020 | 21.0±050 | 6.75±015 | 54.60 | 53.80 | 2937.48 | 2300±25% | 2900±25% | 17.60 |
| EE31/13/9 | 30.9±060 | 13.4±020 | 9.4±030 | 9.4±030 | 21.9分 | 8.90±03 | 84.40 | 62.60 | 5280.00 | 2950±25% | 3600±25% | 29.80 |
| EE33/15/13 | 33.0±080 | 140.8±020 | 12.7±030 | 90.8±030 | 23.7分 | 10±02 | 115.10 | 69.20 | 7965.40 | 3700±25% | 4500±25% | 43.80 |
| EE35/14.4/9 について5 | 34.9±070 | 14.45±020 | 9.50±030 | 9.4±030 | 25.40分 | 90.8±02 | 87.30 | 70.30 | 6137.19 | 3800±25% | 3500±25% | 33.60 |
| EE40/17/12 | 40.0±060 | 17.10±020 | 12.0±030 | 11.70±030 | 27.50分 | 10.3±02 | 146.10 | 77.45 | 11315.45 | 4200±25% | 6000±25% | 62.80 |
| EE41/16/13 | 41.3±050 | 150.8±025 | 12.7±025 | 12.7±025 | 28.0分 | 9.55±025 | 161.20 | 73.90 | 11912.68 | 5500±25% | 6700±25% | 66.70 |
| EE42/21/15 | 42.0±050 | 21.2±025 | 15.0±030 | 12.0±030 | 29.5分 | 15.4±025 | 177.00 | 98.30 | 17399.10 | 4000±25% | 6000±25% | 94.50 |
| EE42/21/20 | 42.0±050 | 21.2±025 | 20.0±030 | 12.0±030 | 29.5分 | 15.4±025 | 236.20 | 98.30 | 23218.46 | 6300±25% | 7700±25% | 129.00 |
| EE42/7/16.5B | 42.0±060 | 6.80±020 | 16.5±030 | 40.8±020 | 37.00分 | 4.5±02 | 77.10 | 57.80 | 4456.38 | 2800±25% | 3500±25% | 29.50 |
| EE42/7/24A | 42.0±060 | 6.80±020 | 24.0±030 | 6.0±020 | 35.40分 | 30.8±02 | 144.00 | 54.60 | 7862.40 | 6200±25% | 8000±25% | 48.80 |
| EE42.5/22/20 | 42.5±050 | 21.5±025 | 20.0±040 | 12.0±030 | 30.0分 | 15.45±025 | 240.50 | 99.30 | 23881.65 | 6300±25% | 7700±25% | 130.70 |
| EE42.5/22/25 | 42.5±050 | 21.5±025 | 240.8±040 | 12.0±030 | 30.0分 | 15.45±025 | 298.60 | 99.30 | 29650.98 | 7200±25% | 9000±25% | 162.00 |
| EE50/6/16 について5 | 50.0±060 | 6.45±015 | 16.50±030 | 5.60±02 | 43.40分 | 3.7±015 | 92.50 | 62.25 | 5758.13 | 3500±25% | 4400±25% | 37.55 |
| EE50/8/20.3D | 50.0±050 | 7.70±015 | 20.30±030 | 6.50±02 | 43.00分 | 40.8±015 | 122.30 | 65.70 | 8035.11 | 3800±25% | 4800±25% | 51.00 |
| EE50/27/15 | 50.0±070 | 27.2±020 | 14.60±030 | 14.60±03 | 34.10分 | 18.6±02 | 225.20 | 119.50 | 26911.40 | 5000±25% | 6000±25% | 147.30 |
| EE51.3/14.4/238 | 51.3±080 | 14.4±020 | 230.8±040 | 15.0±03 | 36.9±08 | 7.2±02 | 346.40 | 73.50 | 25460.40 | 12000±25% | 14800±25% | 146.00 |
| EE55/28/21 | 55.0±100 | 27.5±030 | 20.75±030 | 16.95±035 | 37.5分 | 18.9±04 | 349.00 | 124.00 | 43200.00 | 6000±25% | 8400±25% | 236.60 |
| EE55/28/25 | 55.0±100 | 27.5±030 | 24.7±030 | 16.95±035 | 37.5分 | 18.9±04 | 420.00 | 124.00 | 52100.00 | 7000±25% | 9500±25% | 280.40 |
| EE60/4.5/50 | 60.3±070 | 4.50±015 | 50.0±050 | 10.0±030 | 52.3±07 | 2±015 | 270.60 | 59.50 | 16100.70 | - | 1400±25% | 114.00 |
| EE60/5.7/50 | 60.3±070 | 5.70±015 | 50.0±050 | 10.0±030 | 52.3±07 | 3±015 | 295.00 | 63.50 | 18732.50 | - | 1450±25% | 126.80 |
| EE65/33/27 | 65.1±140 | 32.5±030 | 26.9±050 | 19.65±035 | 44.2分 | 22.6±04 | 535.00 | 147.00 | 78600.00 | 8000±25% | 10080±25% | 419.00 |
| EE70/33/32 | 70.5±120 | 32.95±030 | 31.6±050 | 21.65±035 | 48.0分 | 22.25±04 | 682.35 | 150.00 | 102352.5 | 10000±25% | 13500±25% | 565.00 |
| EE85/45/27 | 85.0±20 | 44.50±050 | 26.5±050 | 26.50±05 | 56.0分 | 30.5±05 | 717.30 | 196.50 | 140949.5 | 7800±25% | 9800±25% | 780.00 |
| EE85/45/32 | 85.0±20 | 44.50±050 | 31.5±050 | 26.50±05 | 56.0分 | 30.5±05 | 837.30 | 198.80 | 166455.2 | 10000±25% | 13500±25% | 925.00 |
| 注記: AL値試験条件: 1kHz,0.3V,100T 上記は当社の標準仕様であり,顧客の特別な要件に応じて設計することができます. |
||||||||||
