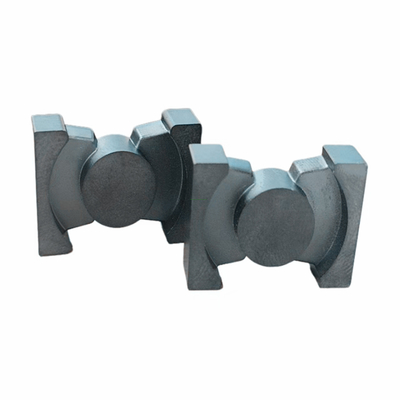

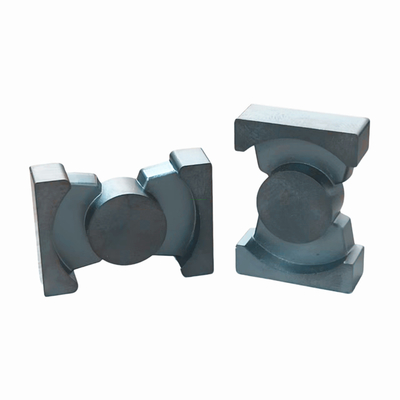

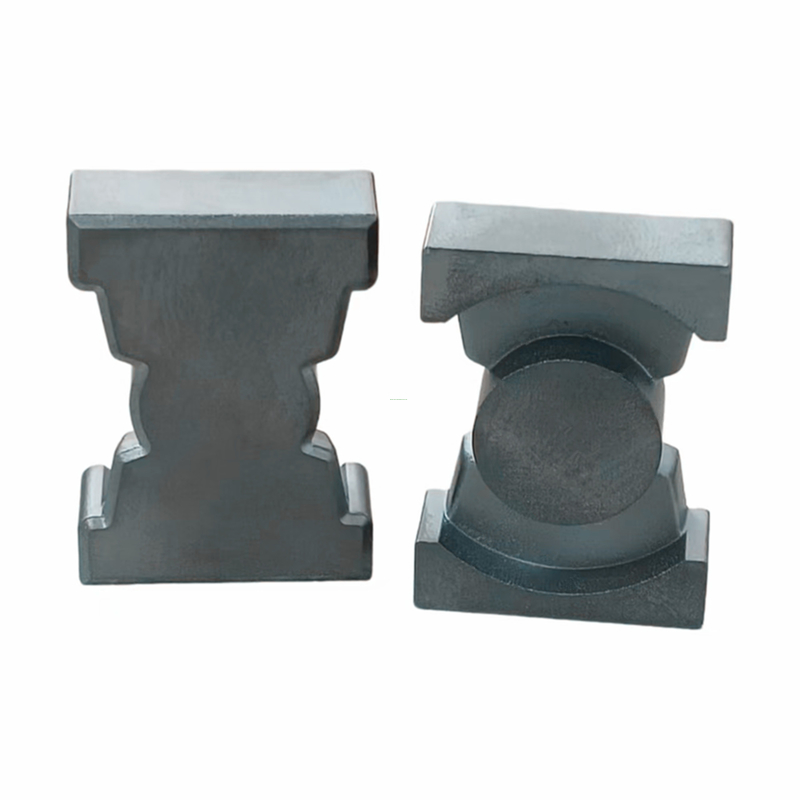

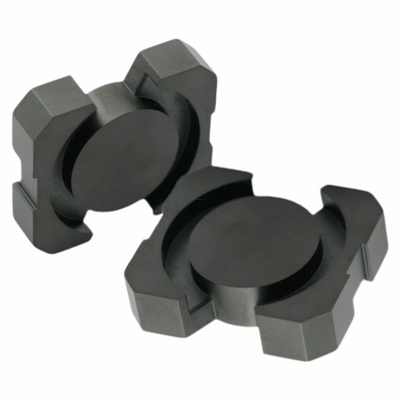

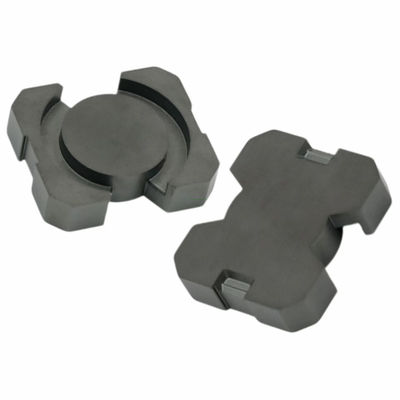

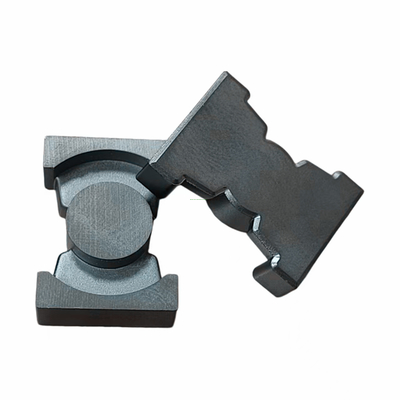

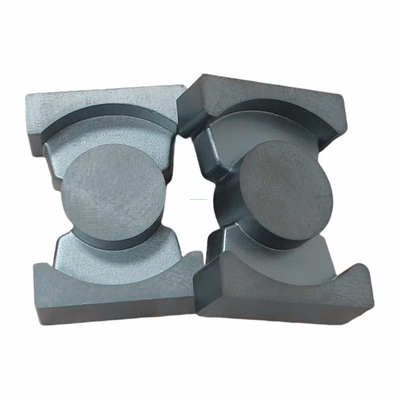

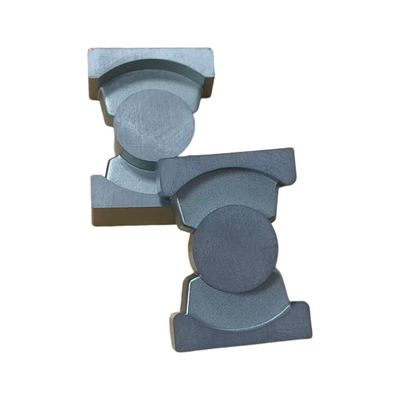

| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/REACH/ROHS |
| モデル番号: | PQ22 |
| 最小注文数量: | 1000 |
|---|---|
| 価格: | 0.008-0.2 |
| パッケージの詳細: | カートン |
| 受渡し時間: | 10〜15日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 100,000/週 |
利点:
1.低損失: 動作中に,コアのエネルギー損失は最小です. これは,電気エネルギー変換の過程で,エネルギー損失を削減し,エネルギー利用の効率を向上させることができます.設備の電力消費と運用コストを削減するのに役立ちます.
2低温上昇: 低負荷により熱が少なくなり,核の温度上昇は低くなる.これは,設備の安定した性能を維持し,過熱による故障のリスクを軽減するのに有益であるだけでなく,設備の使用寿命も延長できます
3良質な反干渉性能: 電気磁気干渉防止能力が良し,複雑な電気磁気環境で安定して動作できます.同時に,他の電子部品に干渉することは簡単ではありません.電子機器の正常な動作を確保する.
4合理的な形: PQ型形状の設計により,空間利用率が高くなります.同じ体積下では,より大きな磁気回路面積を提供できます.磁気流量と磁場強度を増加させ,コア性能を向上させる.
5. 幅広く動力範囲: 数十ワットから数千ワットまでの幅広い電源レベルに対応し,異なる電源レベルの機器のニーズを満たすことができます.
6. 効率的に設置量を減らす: 他のコア構造と比較して,PQ型コアは,性能を犠牲にすることなく,トランスフォーマーやその他の装置の容量を効果的に削減できます.厳格なスペースサイズ要件を持つ電子機器にとって非常に重要です.
7便利な巻き込みとワイヤリング:コアには複数のピンが装備されており,コイルの巻き込みと接続を便利にし,生産プロセスにおける組み立ての困難とコストを削減します.
8. 低組立コスト: 材料コストは比較的低く,加工と製造技術は比較的シンプルで,大規模生産でコストを効果的に制御できます.市場競争において一定の優位性を持っている.
9安全規則を遵守する: 設計と製造過程では,関連する安全規制と基準を満たし,製品の品質と安全性を確保することが容易になります.
適用分野:
1ネットワーク通信分野: ネットワーク通信機器の電源フィルターインダクタやトランスフォーマー,ネットワークスイッチやルーターなど.PQ型のマンガン-亜鉛電源フェライトコアは,効果的に電磁気干渉を抑制し,信号伝達の安定性と精度を保証することができます.
2電力供給場: 電源の変換効率と安定性を向上させるため,電圧変換と電気エネルギーの伝送を達成するために電源を切り替える電力トランスフォーマーの中心として.また,電源フィルター回路で使用され,電源の波紋を軽減し,電磁気干渉を減らすことができます.
3電気機器の分野: テレビ,エアコン,冷蔵庫など,様々な家電に用いられる.例えば,電源アダプターや充電器,安定した電源と良質な電磁互換性がある.
4医療分野: ECG 装置,モニター,核磁気共鳴装置などの医療機器で,PQ型マンガン-亜鉛電源フェライトコアは,電源回路とセンサー回路で使用され,機器の高精度かつ信頼性の高い動作を保証できます..
わかった
図1 図2 図34
わかった
図5 図6 図7
8 図9
| 仕様 | 図 | 尺寸 (mm) | 効果的なパラメータ | 誘導系数 AL ((nH/N2) | 体重 | |||||||||
| A について | B について | C について | D/D1/D2 | E について | F について | G | アエ | レ | ベ | BP44 | BP95 | (g/ペア) | ||
| (ミリ)2) | (mm) | (ミリ)3) | ||||||||||||
| PQ20/16 | 1 | 20.6±040 | 8.3±015 | 14.0±040 | 80.8±020 | 18.00分 | 5.5±02 | 13.0分 | 56.00 | 39.10 | 2189.6 | 3200±25% | 4000±25% | 13.60 |
| PQ20/20 | 1 | 20.6±040 | 10.5±015 | 14.0±040 | 80.8±020 | 18.00分 | 7.7±02 | 13.0分 | 56.20 | 47.85 | 2689.17 | 2600±25% | 3300±25% | 16.00 |
| PQ20/12-1 | 1 | 20.5±040 | 6.0±015 | 14.0±040 | 80.8±020 | 17.60分 | 3±015 | 12.0分 | 57.22 | 29.70 | 1699.43 | 3800±25% | 4600±25% | 12.60 |
| PQ20/12.8-4 | 1 | 20.7±040 | 6.45±015 | 14.1±040 | 8.85±020 | 17.80分 | 3.9±02 | 12.8分 | 57.93 | 32.08 | 1858.39 | 2900±25% | 3800±25% | 12.20 |
| PQ20/20F | 1 | 20.5±040 | 10.1±015 | 14.0±040 | 8.80±020 | 18.0±040 | 7.15±02 | 12.0分 | 61.00 | 45.60 | 2781.6 | 2700±25% | 3500±25% | 16.80 |
| PQ20.8/20 | 1 | 200.8±040 | 10.55±015 | 130.8±035 | 8.80±020 | 18.4分 | 7.5±02 | 14.5分 | 57.10 | 47.90 | 2735.09 | 2500±25% | 3200±25% | 18.60 |
| PQ21/16 | 1 | 21.3±040 | 8.3±015 | 14.0±040 | 80.8±020 | 18.70分 | 5.5±02 | 13.0分 | 60.30 | 39.40 | 2377.80 | 3000±25% | 4200±25% | 15.00 |
| PQ21/20 | 1 | 21.3±040 | 10.5±015 | 14.0±040 | 80.8±020 | 18.70分 | 7.7±02 | 13.0分 | 60.60 | 48.20 | 2922.20 | 2500±25% | 3200±25% | 17.80 |
| PQ22/16 | 1 | 22.2±040 | 8.3±015 | 14.0±040 | 80.8±020 | 19.50分 | 5.5±02 | 14.3分 | 58.00 | 40.50 | 2349.00 | 3000±25% | 4000±25% | 15.00 |
| PQ22/20 | 1 | 22.2±040 | 10.5±015 | 14.0±040 | 80.8±020 | 19.50分 | 7.7±02 | 14.3分 | 57.42 | 49.54 | 2844.59 | 2500±25% | 3000±25% | 17.50 |
| PQ25/17 | 6 | 25.0±040 | 8.50±015 | 18.0±030 | 11.0±020 | 22.1±040 | 5.5±02 | 16.8分 | 95.80 | 44.50 | 4263.00 | 5300±25% | 6500±25% | 24.10 |
| PQ26/20 | 1 | 26.5±045 | 10.35±015 | 19.0±045 | 12.0±020 | 22.5±045 | 6.±02 | 15.5分 | 119.00 | 46.30 | 5490.00 | 5250±25% | 6400±25% | 34.70 |
| PQ26/25 | 1 | 26.5±045 | 12.55±015 | 19.0±045 | 12.0±020 | 22.5±045 | 8.2±02 | 15.5分 | 118.00 | 55.50 | 6530.00 | 4800±25% | 6000±25% | 40.50 |
| PQ26/28 | 1 | 26.5±045 | 14.0±015 | 19.0±045 | 12.0±020 | 22.5±045 | 90.8±02 | 15.5分 | 118.00 | 61.00 | 7198.00 | 4600±25% | 5500±25% | 43.30 |
| PQ26/30 | 1 | 26.5±045 | 15.0±020 | 19.0±045 | 12.0±020 | 22.5±045 | 10.7±02 | 15.5分 | 118.00 | 64.70 | 7635.00 | 4500±25% | 5500±25% | 45.40 |
| PQ26/20-1 | 1 | 26.6 + 0.6 - 02 | 10.35±015 | 19.0±045 | 12.0±020 | 22.60分 | 6.±02 | 15.8分 | 117.00 | 46.30 | 5417.10 | 5500±25% | 6500±25% | 34.60 |
| PQ26/20-3 | 1 | 26.5±045 | 100.07±015 | 19.0±045 | 12.0±020 | 22.5±045 | 5.75±02 | 16.5±050 | 119.00 | 46.30 | 5509.70 | 5250±25% | 6400±25% | 34.60 |
| PQ26/25-3 | 1 | 26.5±045 | 12.37±015 | 19.0±045 | 12.0±020 | 22.5±045 | 8.05±02 | 16.5±050 | 118.00 | 55.50 | 6549.00 | 4600±25% | 5500±25% | 40.00 |
| PQ26/20-4 | 2 | 260.8±045 | 10.45±015 | 19.0±046 | 12.0±020 | 22.95±050 | 6.1 ± 02 | 17.5±05 | 117.60 | 47.11 | 5540.20 | 5400±25% | 6500±25% | 34.30 |
| PQ26/25-4 | 2 | 260.8±045 | 12.50±015 | 19.0±046 | 12±02 | 22.95±05 | 8.1 ± 02 | 17.5±05 | 117.90 | 55.16 | 6503.36 | 4600±25% | 5800±25% | 40.00 |
| PQ27/20A | 1 | 27.5±045 | 10.35±015 | 19.0±045 | 12±02 | 22.7分 | 6±02 | 17.2分 | 120.80 | 47.00 | 5670.80 | 5200±25% | 6500±25% | 34.90 |
| PQ27/25A | 1 | 27.5±045 | 12.55±015 | 19.0±045 | 12±02 | 22.7分 | 8.2±02 | 17.2分 | 120.80 | 55.80 | 6728.60 | 4500±25% | 5500±25% | 40.90 |
| PQ27/30A | 1 | 27.5±045 | 15.15±015 | 19.0±045 | 12±02 | 22.7分 | 10.65±02 | 17.2分 | 120.80 | 65.80 | 7948.64 | 4000±25% | 5000±25% | 46.00 |
| PQ27/20-2 | 1 | 27.5±045 | 10.35±015 | 19.0±045 | 12.1±02 | 23.1分 | 6±02 | 17.20分 | 114.90 | 47.50 | 5457.70 | 5200±25% | 6500±25% | 33.90 |
| PQ27/25-2 | 1 | 27.5±045 | 12.55±015 | 19.0±045 | 12.1±02 | 23.1分 | 8.2±02 | 17.2分 | 114.70 | 56.00 | 6423.20 | 4500±25% | 5500±25% | 38.80 |
| PQ27/20-4 | 1 | 27.1±050 | 10.2±015 | 19.0±045 | 11.85±02 | 23分 | 6.05±02 | 17.0分 | 112.07 | 47.14 | 5283.00 | 5000±25% | 6500±25% | 32.80 |
| PQ27/20-5 | 1 | 27.0±050 | 10.2±015 | 180.8±045 | 110.8±02 | 23.8分 | 6±02 | 17.8分 | 109.40 | 47.41 | 5186.65 | 4500±25% | 5500±25% | 32.40 |
| PQ32/20A | 1 | 32.0±050 | 10.50±020 | 22.0±050 | 13.45±025 | 27.5±05 | 6±02 | 20.0分 | 161.00 | 55.40 | 8920.00 | 5500±25% | 6800±25% | 47.20 |
| PQ32/25A | 1 | 32.0±050 | 12.6±020 | 22.0±050 | 13.45±025 | 27.5±05 | 8.2±02 | 20.0分 | 160.00 | 65.00 | 10400.00 | 5000±25% | 6250±25% | 53.60 |
| PQ32/27A | 1 | 32.0±050 | 13.40±020 | 22.0±050 | 13.45±025 | 27.5±05 | 8.9±02 | 20.0分 | 161.00 | 68.20 | 10980.20 | 5000±25% | 6200±25% | 56.50 |
| PQ32/30A | 1 | 32.0±050 | 15.4±015 | 22.0±050 | 13.45±025 | 27.5±05 | 10.9±02 | 20.0分 | 161.00 | 78.08 | 12571.50 | 4600±25% | 6000±25% | 61.50 |
| PQ32/20 | 1 | 32.0±050 | 10.55±015 | 22.0±050 | 13.45±025 | 27.5±05 | 6.±02 | 19.0分 | 161.00 | 58.50 | 9420.00 | 5500±25% | 6800±25% | 47.50 |
| PQ32/25 | 1 | 32.0±050 | 12.6±020 | 22.0±050 | 13.45±025 | 27.5±05 | 8.2±02 | 19.0分 | 160.80 | 62.70 | 10096.90 | 5000±25% | 6250±25% | 53.30 |
| PQ32/30 | 1 | 32.0±050 | 15.3±015 | 22.0±050 | 13.45±025 | 27.5±05 | 10.75±02 | 19.0分 | 161.00 | 74.60 | 12000.00 | 4500±25% | 6000±25% | 61.88 |
| PQ32/35A | 1 | 32.0±050 | 170.8±015 | 22.0±050 | 13.45±025 | 27.5±05 | 13.25±02 | 20.0分 | 161.00 | 86.55 | 13934.20 | 4200±25% | 5500±25% | 69.80 |
| PQ32/50.36A | 1 | 32.0±050 | 25.18±015 | 22.0±050 | 13.45±025 | 27.5±05 | 20.65±02 | 20.0分 | 161.50 | 119.70 | 19331.55 | 3200±25% | 4000±25% | 92.50 |
| PQ33/21 | 1 | 33.0±050 | 10.6±020 | 21.5±030 | 13±0で3 | 28.5分 | 6.3±02 | 22.3分 | 142.00 | 58.20 | 8264.40 | 5500±25% | 6800±25% | 43.90 |
| PQ33/21A | 1 | 33.2±050 | 10.60±020 | 22.0±050 | 13.45±025 | 28.1分 | 6.3±03 | 20.5分 | 159.20 | 57.38 | 9134.90 | 6000±25% | 7000±25% | 47.70 |
| PQ33/25A | 1 | 33.2±050 | 12.60±020 | 22.0±050 | 13.45±025 | 28.1分 | 8.3±03 | 20.5分 | 160.00 | 66.12 | 10579.20 | 5500±25% | 6800±25% | 53.30 |
| PQ33/30A | 1 | 33.2±050 | 15.30±020 | 22.0±050 | 13.45±025 | 28.1分 | 11±03 | 20.5分 | 160.80 | 77.92 | 12529.54 | 4600±25% | 6000±25% | 61.80 |
| PQ33/35A | 1 | 33.2±050 | 170.8±020 | 22.0±050 | 13.45±025 | 28.1分 | 13.25±03 | 20.5分 | 161.00 | 88.40 | 14232.40 | 4200±25% | 5500±25% | 70.70 |
| PQ34/14 について8 | 3 | 34.0±060 | 7.35±015 | 29.00±06 | 20±03 | 26.70分 | 3±02 | G: その通り8.90分 | 276.90 | 46.17 | 12785.10 | - | 18000±25% | 63.70 |
| H: はい6.5+0.3/-0 | ||||||||||||||
| PQ35/25 | 1 | 35.2±060 | 12.55±020 | 26.0±050 | 14.3±03 | 31.50分 | 7.65±030 | 23.5分 | 181.40 | 67.00 | 12153.80 | 6000±25% | 7200±25% | 67.80 |
| PQ35/30 | 1 | 35.2±060 | 15.0±020 | 26.0±050 | 14.3±03 | 31.50分 | 10.10±020 | 23.5分 | 181.40 | 77.80 | 14112.92 | 5000±25% | 6800±25% | 71.30 |
| PQ35/35 | 1 | 35.2±060 | 17.5±020 | 26.0±050 | 14.3±03 | 31.50分 | 12.60±030 | 23.5分 | 181.40 | 88.80 | 16108.32 | 4800±25% | 6000±25% | 78.90 |
| PQ35/40 | 1 | 35.2±060 | 20.0±020 | 26.0±050 | 14.3±03 | 31.50分 | 15.10±030 | 23.5分 | 181.40 | 99.80 | 18103.72 | 4500±25% | 5800±25% | 90.00 |
| PQ38/13 | 2 | 38.3±050 | 6.55±015 | 21.32±040 | 14.3±025 | 33.30分 | 3.45±020 | 26.9分 | 131.90 | 47.30 | 6248.80 | 6500±25% | 8000±25% | 36.00 |
| PQ40/13 | 2 | 40.5±065 | 6.85±020 | 21.0±040 | 14.3±025 | 33.00分 | 3.75±025 | 27.0分 | 139.40 | 48.50 | 6767.30 | 6500±25% | 8000±25% | 40.20 |
| PQ40/25 | 1 | 40.6±070 | 12.5±020 | 28.0±050 | 15±0 だった35 | 36.10分 | 7.35±020 | 28.0分 | 205.20 | 71.00 | 14569.20 | 6500±25% | 8000±25% | 74.10 |
| PQ40/30 | 1 | 40.6±070 | 15.0±020 | 28.0±050 | 15±0 だった35 | 36.10分 | 9.85±020 | 28.0分 | 205.20 | 82.10 | 16846.92 | 5800±25% | 6800±25% | 84.30 |
| PQ40/35 | 1 | 40.6±070 | 17.5±020 | 28.0±050 | 15±0 だった35 | 36.10分 | 12.35±020 | 28.0分 | 205.20 | 93.05 | 19093.86 | 4800±25% | 6000±25% | 94.50 |
| PQ40/40 | 1 | 40.6±070 | 20.2±020 | 28.0±050 | 15±0 だった35 | 36.1分 | 15.05±02 | 28.0分 | 205.2 | 104.9 | 21525.48 | 4300±25% | 5500±25% | 104.70 |
| PQ45/45 | 1 | 45.0±080 | 22.5±030 | 30.0±050 | 17±0 だった3 | 39.8分 | 16.50±03 | 29.2分 | 263.5 | 115.1 | 30328.85 | 5500±25% | 7000±25% | 147.70 |
| PQ46/44 | 7 | 46.0±085 | 22.0±03 | 28.0±05 | D1=20±035 | 35.7分 | 14.00±03 | 29.7分 | 337.2 | 95.6 | 32236.32 | 8000±25% | 11000±25% | 181.20 |
| D2=17.5±03 | ||||||||||||||
| PQ50/30 | 1 | 50.3±07 | 15.20±025 | 32.0±060 | 20±035 | 43.6分 | 8.3±03 | 33分 | 316.3 | 76.4 | 24165.32 | 8500±25% | 12000±25% | 152.50 |
| PQ50/35 | 1 | 50.3±07 | 17.50±025 | 32.0±060 | 20±035 | 43.6分 | 10.60±03 | 33分 | 316.4 | 85.6 | 27083.84 | 8500±25% | 10000±25% | 166.80 |
| PQ50/40 | 1 | 50.3±07 | 20.2±025 | 32.0±060 | 20±035 | 43.6分 | 13.30±03 | 33分 | 316.4 | 96.3 | 30469.32 | 8000±25% | 9500±25% | 184.30 |
| PQ50/45 | 1 | 50.3±07 | 22.5±025 | 32.0±060 | 20±035 | 43.6分 | 15.6±03 | 33分 | 316.5 | 105.5 | 33390.75 | 7500±25% | 9000±25% | 198.60 |
| PQ50/50 | 1 | 50.3±07 | 25.0±025 | 32.0±060 | 20±035 | 43.6分 | 18.1±03 | 33分 | 316.5 | 115.5 | 36555.75 | 6900±25% | 8500±25% | 218.00 |
| PQ51/34 | 5 | 51.5±07 | 17.00±020 | 32.5±060 | D1=21.9±035 | 44.1分 | 10.7±025 | 33.5分 | 339.7 | 84.5 | 28704.65 | 12000±25% | 15000±25% | 173.20 |
| D1=20.9±035 | ||||||||||||||
| PQ60/34 | 2 | 60.5±1 | 17.1±020 | 38.0±070 | 25.3±05 | 51.7分 | 9.9±02 | 39.7分 | 453.5 | 88.5 | 40134.75 | 11000±25% | 14000±25% | 239.50 |
| PQ61/56 | 5 | 61+1.2/2−09 | 28.0±030 | 30.0±070 | 25±05 | 52.1分 | 20±030 | 41分 | 390 | 128.5 | 50115 | 8800±25% | 11000±25% | 327.00 |
| PQ65/50 | 1 | 65±1 | 25.0±030 | 40.0±070 | 26±05 | 53±1 | 16±0で30 | 40±08 | 576.5 | 116 | 66874 | 11000±25% | 14000±25% | 404.00 |
| PQ65/60 | 1 | 65±1 | 30.0±030 | 40.0±070 | 26±05 | 53±1 | 21±03 | 40±08 | 576.5 | 135.5 | 78115.75 | 9800±25% | 12500±25% | 465.60 |
| PQ79/248 | 8 | 79±1 | 12.4±020 | 18.0±040 | 12±03 | 74.4±1 | H=5±0 について3 | 69.4±1 | 113 | - | - | 5200±25% | 6500±25% | 105.50 |
| PQ138/23 | 9 | 138±2 とすると5 | 11.5±030 | 32.0±080 | 20.0±060 | 132±2 とすると5 | H=4.5±03 | 32分 | 314 | - | - | 8800±25% | 11000±25% | |
| 注記: AL値の試験条件は,1KHz,0.3V,10Tである. 上記は当社の標準仕様であり,顧客の特別な要求に応じて設計することができます. |
|||||||||||
