| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | CE/UL/RoHS/REACH/TUV |
| モデル番号: | SFACシリーズ |
| 最小注文数量: | 10000 |
|---|---|
| 価格: | USD+0.01~0.55+Pieces |
| パッケージの詳細: | テープ と リール |
| 受渡し時間: | 3-5 営業日 |
| 支払条件: | L/C、D/A、D/P、T/T、Western Union、MoneyGram |
| 供給の能力: | 週に1万個以上 |
| 特徴:: | 高Q値,高周波 | パッケージ:: | テープ と リール |
|---|

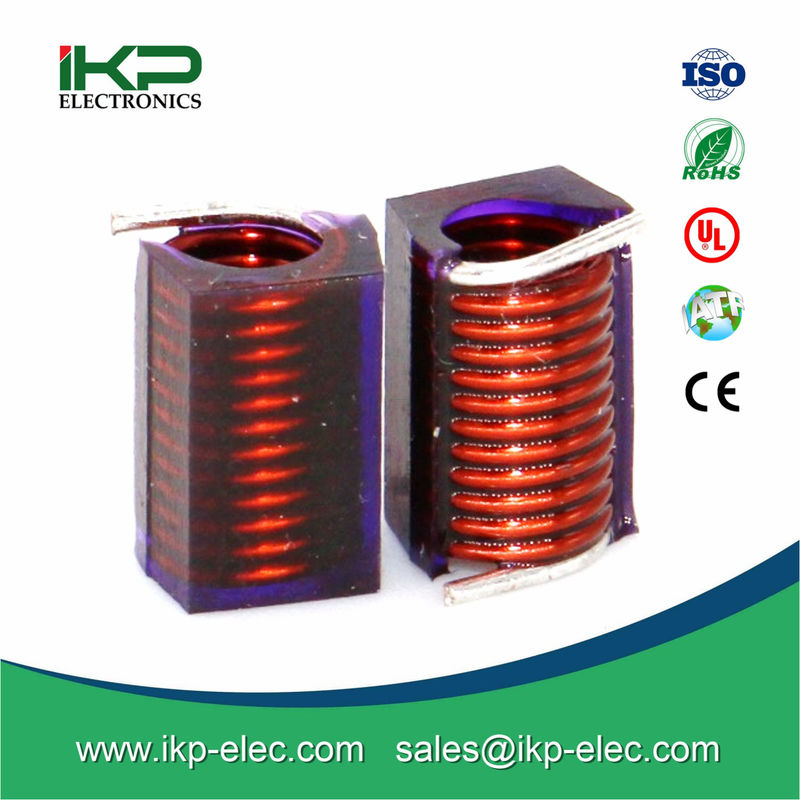

SMD フラット・トップ・エア・コア・ストックコイル/インダクタ
SMD Flat Top Air Core Chokeは,伝統的なスプリングコイルを入れ替えるための最良の選択であり,特に高周波端末製品に適しています.安定した誘導力があり,誘導力の変動は非常に小さいnHグレードのコイルでさえ,5%の許容範囲内で維持できます.同時に,低DCインピーデントの設計は,損失を大幅に削減し,出力を向上させます.
IKPはカスタム設計サービスと,異なる誘導力とQ値を含む,より厳しい許容要件を提供することができます.高周波回路と完璧にマッチし,高級製品選択のための最良の選択です.
特徴:
• 高Q値,高周波
• 高周波の共鳴
• 構造 が 良く,使いやすさ
• RoHS に準拠し,ハロゲンを含まない
• 一番小さいものは 1.8mm * 1.4mm * 1.4mm
• パッケージ:テープとロール
• SMT 自動包装
• 顧客 の 特別 仕様 を 受け入れ
応用:
パワーアンプ,アンテナモジュール,オシレーター,モバイルネットワーク (GSM,CDMA,PDCなど),デジタルテレビチューナー,高周波通信機器,無線機器,ブルートゥース機器
物理と電気性能パラメータ:
| 第1章 |
誘導力 (nH) |
品質要因 ミニ |
テストの周波数 (mHz) |
SRF (MHz) MIN |
DCR (mΩ) MAX |
ツ |
定位電流 (A) マックス |
| SFAC-0403-2N5K | 2.5 | 145 | 150 | 12500 (参照) | 1.1 | 1 | 4.0 |
| SFAC-0403-5N0K | 5.0 | 140 | 150 | 6500 (参照) | 1.8 | 2 | 4.0 |
| SFAC-0403-8N0J | 8.0 | 140 | 150 | 5000 (参照) | 2.6 | 3 | 4.0 |
| SFAC-0403-12N5J | 12.5 | 137 | 150 | 3300 (参照) | 3.4 | 4 | 4.0 |
| SFAC-0403-18N5J | 18.5 | 132 | 150 | 2500 (参照) | 3.9 | 5 | 4.0 |
| SFAC-0504-22NJ | 22 | 100 | 150 | 3200 (参照) | 4.2 | 4 | 3.0 |
| SFAC-0504-27NJ | 27 | 100 | 150 | 2700 (参照) | 4.0 | 5 | 3.5 |
| SFAC-0504-33NJ | 33 | 100 | 150 | 2500 (参照) | 4.8 | 5 | 3.0 |
| SFAC-0504-39NJ | 39 | 100 | 150 | 2100 | 4.4 | 6 | 3.0 |
| SFAC-0504-47NJ | 47 | 100 | 150 | 2100 | 5.6 | 6 | 3.0 |
| SFAC-0504-56NJ | 56 | 100 | 150 | 1500 | 6.2 | 7 | 3.0 |
| SFAC-0504-68NJ | 68 | 100 | 150 | 1500 | 8.2 | 7 | 2.5 |
| SFAC-0504-82NJ | 82 | 100 | 150 | 1300 | 9.4 | 8 | 2.5 |
| SFAC-0504-R10J | 100 | 100 | 150 | 1200 | 12.3 | 9 | 1.7 |
| SFAC-0504-R12J | 120 | 100 | 150 | 1100 | 17.3 | 9 | 1.5 |
| SFAC-0703-17N5J | 17.5 | 100 | 150 | 2200 | 4.5 | 6 | 4.0 |
| SFAC-0703-22NJ | 22.0 | 102 | 150 | 2100 | 5.2 | 7 | 4.0 |
| SFAC-0703-28NJ | 28.0 | 105 | 150 | 1800 | 6.0 | 8 | 4.0 |
| SFAC-0703-33N5J | 35.5 | 112 | 150 | 1500 | 6.8 | 9 | 4.0 |
| SFAC-0703-43NJ | 43.0 | 106 | 150 | 1200 | 7.9 | 10 | 4.0 |
| SFAC-1006-90NJ | 90 | 95 | 50 | 1140 | 15.0 | 9 | 3.5 |
| SFAC-1006-R111J | 111 | 87 | 50 | 1020 | 15.0 | 10 | 3.5 |
| SFAC-1006-R130J | 130 | 87 | 50 | 900 | 20.0 | 11 | 3.0 |
| SFAC-1006-R169J | 169 | 95 | 50 | 875 | 25.0 | 12 | 3.0 |
| SFAC-1006-R206J | 206 | 95 | 50 | 800 | 30.0 | 13 | 3.0 |
| SFAC-1006-R222J | 222 | 92 | 50 | 730 | 35.0 | 14 | 3.0 |
| SFAC-1006-R246J | 246 | 95 | 50 | 685 | 35.0 | 15 | 3.0 |
| SFAC-1006-R307J | 307 | 95 | 50 | 660 | 35.0 | 16 | 3.0 |
| SFAC-1006-R380J | 380 | 95 | 50 | 590 | 50.0 | 17 | 2.5 |
| SFAC-1006-R422J | 422 | 95 | 50 | 540 | 60.0 | 18 | 2.5 |
| SFAC-1006-R491J | 491 | 95 | 50 | 535 | 65.0 | 19 | 2.0 |
| SFAC-1006-R538J | 538 | 87 | 50 | 490 | 90.0 | 20 | 2.0 |
