| 起源の場所: | 中国 |
| ブランド名: | IKP |
| 証明: | UL/CE/RoHS/REACH |
| モデル番号: | LF-PQ261200-1R5R-2 |
| 最小注文数量: | 100 |
|---|---|
| 価格: | CNY+0.55~0.95+PIECES |
| パッケージの詳細: | バスケット+紙箱+トレイ |
| 受渡し時間: | 5〜10 営業日 |
| 支払条件: | T/T,Western Union,MoneyGram,D/P,D/A,L/C |
| 供給の能力: | 10000+pieces+per日 |
| 材料: | 柔らかいフェライトコア | コイル: | 平らなワイヤー |
|---|---|---|---|
| タイプ: | シールド 2612/14 |

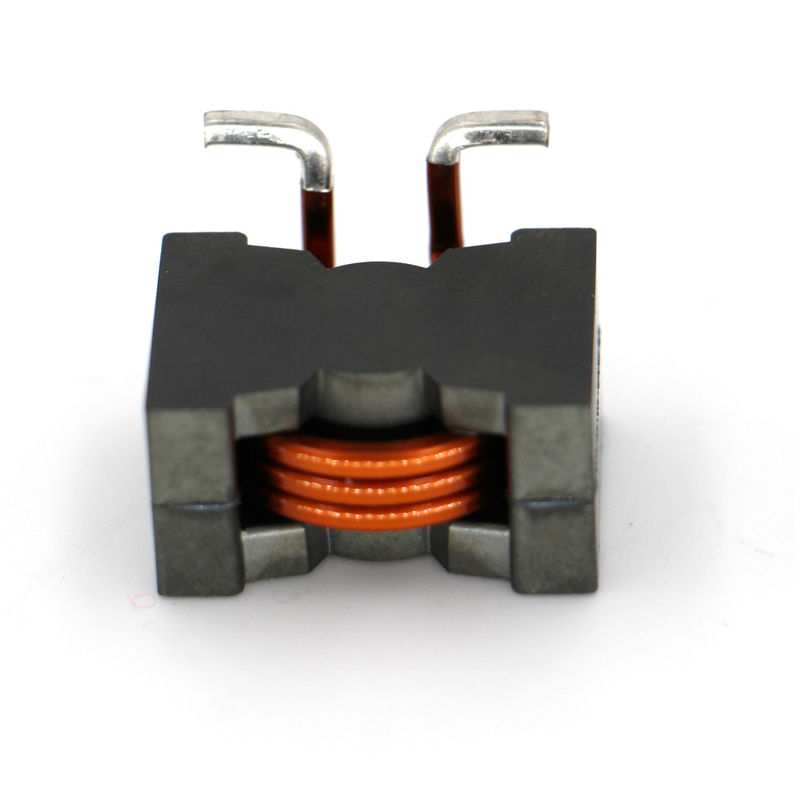

フラットラインは,高電力アプリケーションに理想的です.高電力誘導器設計では,エナメルされたワイヤは利点がありません.フラットワイヤはスペースを節約し,自動生産にも有益です.
平面ワイヤは優れた熱消耗性があり,高電源および高密度インダクタアプリケーションに適しています.
平面ワイヤの巻き込みは,非常に低いDCR,閉ざされた磁気回路,超低のブズノイズを達成します.平面ワイヤは近接効果を回避し,その横断は100%使用できます.
平面線は電場を均等に分散させ,寄生電容量を最小限に抑え,最高のEMI効果を達成し,電磁互換性問題を解決することができます.
特徴:
•コアサイズ:PQ2012/2014/2016/2614/2915/2918
•磁気遮断された平面ワイヤリング
•低DC抵抗 (DCR)
•AC抵抗が低い (皮膚効果の喪失)
•高飽和電流
•機械的安定性を高めるための追加溶接パッド
•RoHS に準拠し,ハロゲンフリー
| 第9部分 | A について | B について | C (MAX) | D (MAX) | E (MIN) | F について | G |
| 2012年度第3次年度 | 20.5±04 | 14.0±03 | 22.5 | 12.0 | 2.0 | 3.5±02 | 5.0±02 |
| 2014年度 第四半期 | 20.5±04 | 14.0±03 | 22.5 | 14.5 | 2.0 | 3.5±02 | 5.0±02 |
| PQ2016 | 20.5±04 | 14.0±03 | 22.5 | 16.5 | 2.0 | 3.5±02 | 5.0±02 |
| PQ2614 | 27.5±05 | 19.5±05 | 27.9 | 16.0 | 3.8 | 30.8±02 | 6.6±05 |
| PQ2915 | 27.5±05 | 19.5±05 | 27.9 | 15.4 | 3.8 | 30.8±02 | 6.6±05 |
| PQ2918 | 27.5±05 | 19.5±05 | 27.9 | 17.8 | 3.8 | 30.8±02 | 6.6±05 |
|
部分 番号 |
定位電流 (A) マックス |
誘導力 (uH) MIN |
DCR (mΩ) マックス |
| PQ2614-1R0L | >100 | 1.0 | 1.2 |
| PQ2614-1R5L | >100 | 1.5 | 1.6 |
| PQ2614-2R2H | >100 | 2.2 | 1.9 |
| PQ2614-2R2L | 84.0 | 2.2 | 1.6 |
| PQ2614-3R3H | 66.9 | 3.3 | 1.9 |
| PQ2614-3R3L | 54.0 | 3.3 | 1.6 |
| PQ2614-4R7H | 48.0 | 4.7 | 1.9 |
| PQ2614-4R7L | 36.9 | 4.7 | 1.6 |
| PQ2614-6R8H | 34.5 | 6.8 | 1.9 |
| PQ2614-6R8L | 26.0 | 6.8 | 1.6 |
| PQ2614-100H | 21.5 | 10 | 1.9 |
| PQ2614-100L | 16.2 | 10 | 1.6 |
| PQ2614-150H | 14.0 | 15 | 1.9 |
| PQ2614-150L | 9.8 | 15 | 1.6 |
| PQ2614-220H | 8.6 | 22 | 1.9 |
| PQ2614-220L | 6.0 | 22 | 1.6 |
| PQ2614-330H | 5.1 | 33 | 1.9 |
| PQ2614-330L | 2.6 | 33 | 1.6 |
